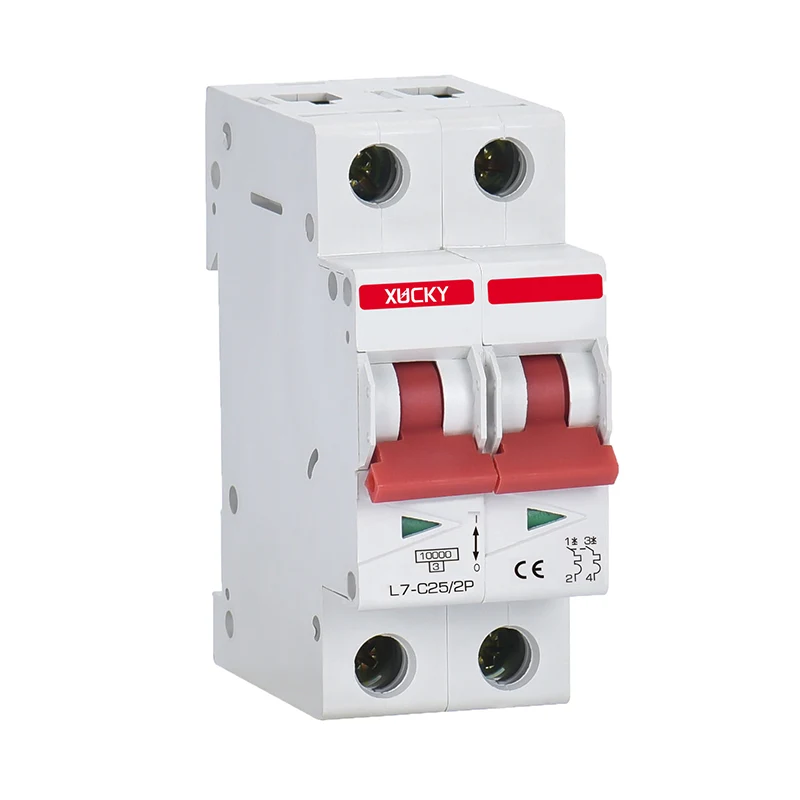

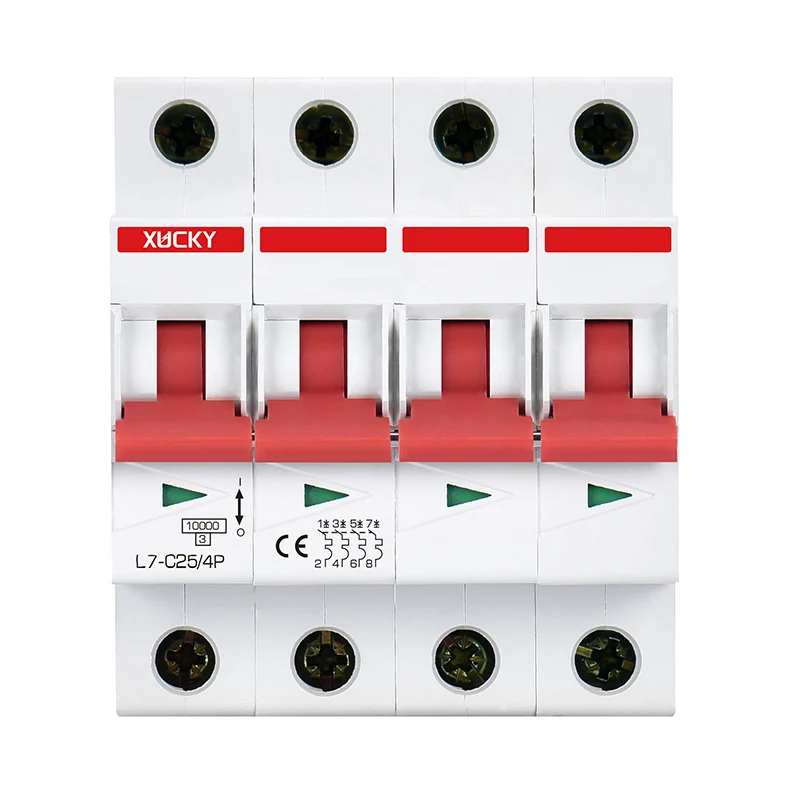

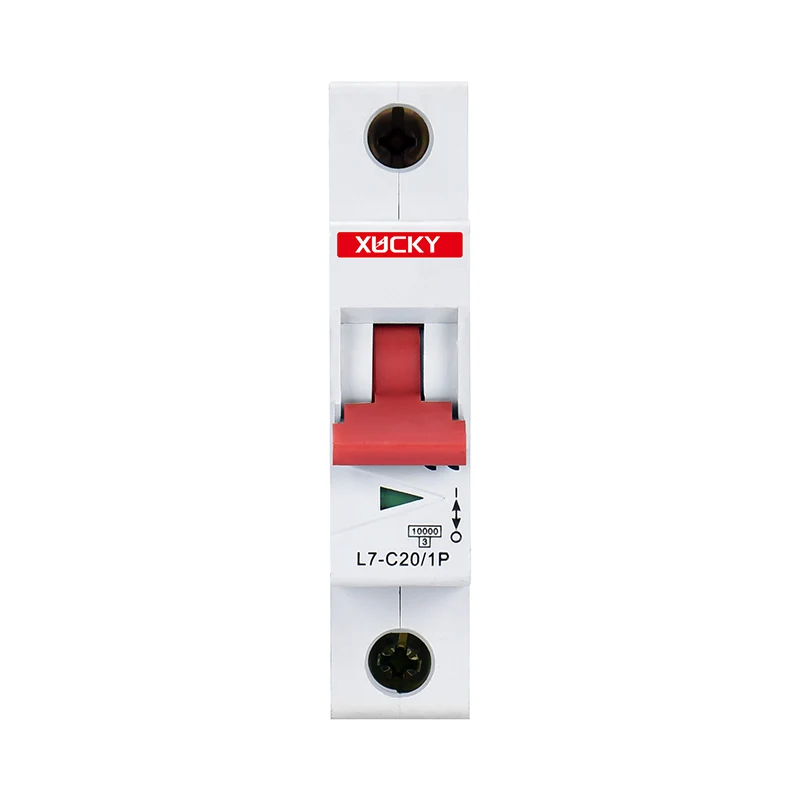

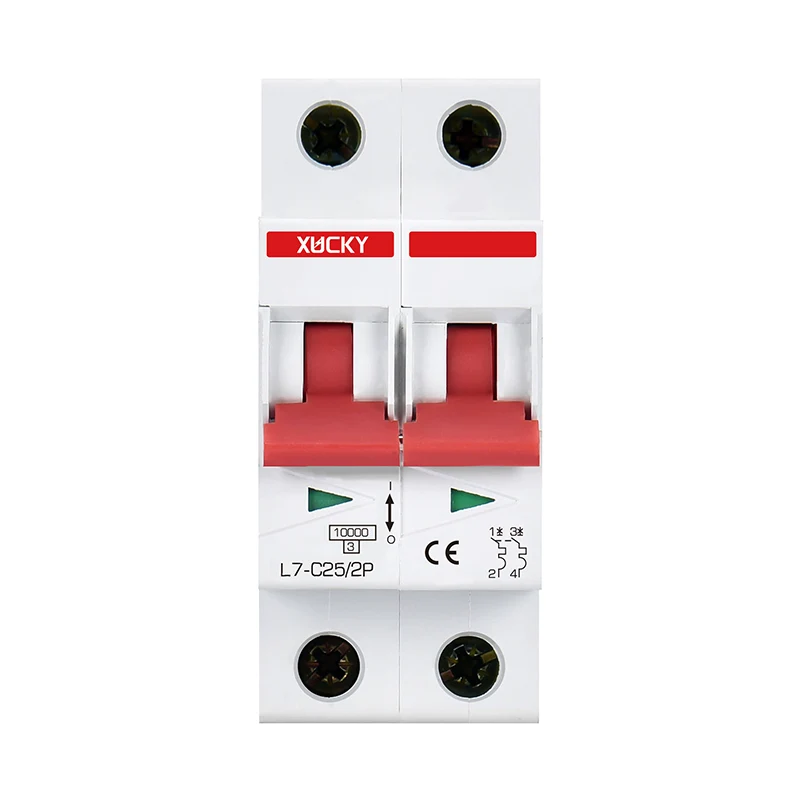

L7 Interruttore di interruttore in miniatura

Presentando il nostro nuovo interruttore in miniatura, la L7 di Xucky! È disponibile in polarità 1p, 2p, 3p, 4p e rispetta gli standard IEC60898 - 1/GB/T10963.1. L'interruttore in miniatura L7 offre sovraccarico e protezione a circuito corto. Con CE, CB, certificazioni, è affidabile. La corrente nominale varia da 1a a 63a e la tensione nominale è 230/240 V (1p) e 400/415 V (2p - 4p). Ha un'elevata capacità di rottura di 6/10Ka, infiamme e può essere installato ovunque. Con una lunga durata elettrica e meccanica, è un'ottima scelta per varie applicazioni.

Specifiche tecniche

● Polarità: 1p, 2p, 3p, 4p;

● Conformazione agli standard: IEC60898- 1/GB/T10963.1;

● Funzione del prodotto: sovraccarico e protezione del corto circuito;

● Certificazione: CE, CB, SAA;

● Corrente nominale in (a): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Tensione nominale UE: 230/240 V (1p), 400/415V (2p ~ 4p);

● Frequenza nominale (Hz): 50/60;

● Tensione di isolamento nominale: 500V;

● Tensione di resistenza all'impulso nominale (Impatto) KU: 4;

● Capacità di rottura classificata ICN (KA): 6/10KA;

● Livello di protezione: IP20;

● durata della vita elettrica (orari): 10.000;

● durata di vita meccanica (orari): 30.000;

● Abilità di rottura:

● RITARDANTE FLAME: livello V0;

● Posizione di installazione: qualsiasi posizione;

● sezione trasversale del filo applicabile; Filo solido (mm): 1-35; Filo attorcigliato (mm2): 1-25;

● Coppia di cablaggio massima (n. M): 3.5;

● Temperatura ambientale (C): da -25 a+45, umidità massima del 95%;

● Temperatura di conservazione (C):- 40- +75;

● Livello limite di energia: 3;

● Altitudine di installazione (metri): non superiore a 2000.

Caratteristiche

● Chiusura rapida: garantire un funzionamento affidabile dei carichi di impatto e di estendere la durata degli interruttori;

● Esiste una finestra indicatore di apertura e chiusura chiara sotto la maniglia;

● Le informazioni stampate sulla superficie del prodotto sono durature, chiare e non facili da cancellare;

● L'emissione di gas ionizzati è soggetta alle restrizioni più rigorose: distanza della griglia da 45 mm;

● Questo interruttore di interruttore in miniatura L7 è conforme allo tipo B dello standard IEC 60898-1, le caratteristiche delle curve di viaggio di tipo C e D.

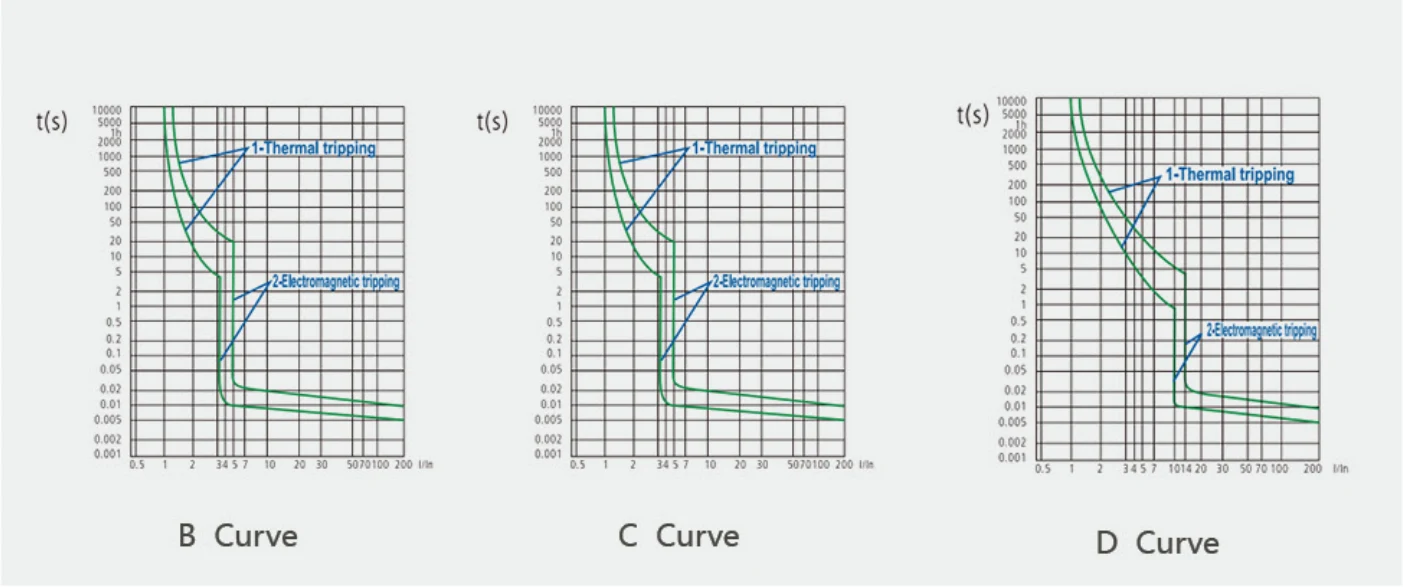

Inciampare curve caratteristiche

IEC 60898-1

Rilascio magnetico

Quando si verifica un cortocircuito a circuito, l'interruzione istantanea viene raggiunta da un magnete con un nucleo di ferro. Secondo lo standard 1EC60898, questo interruttore in miniatura L7 può essere diviso in tre tipi: B, C e D.

Rilascio termico

● Una volta che si verifica un sovraccarico nel circuito, la striscia bimetallica dell'interruttore a circuito si piega a causa del calore, causando la disconnessione dei contatti e con conseguente inciampo termico;

● Lo standard IEC definisce l'intervallo di tempo di intervento per diverse correnti di sovraccarico;

● La temperatura dell'ambiente di test di riferimento è di 30 ° C.

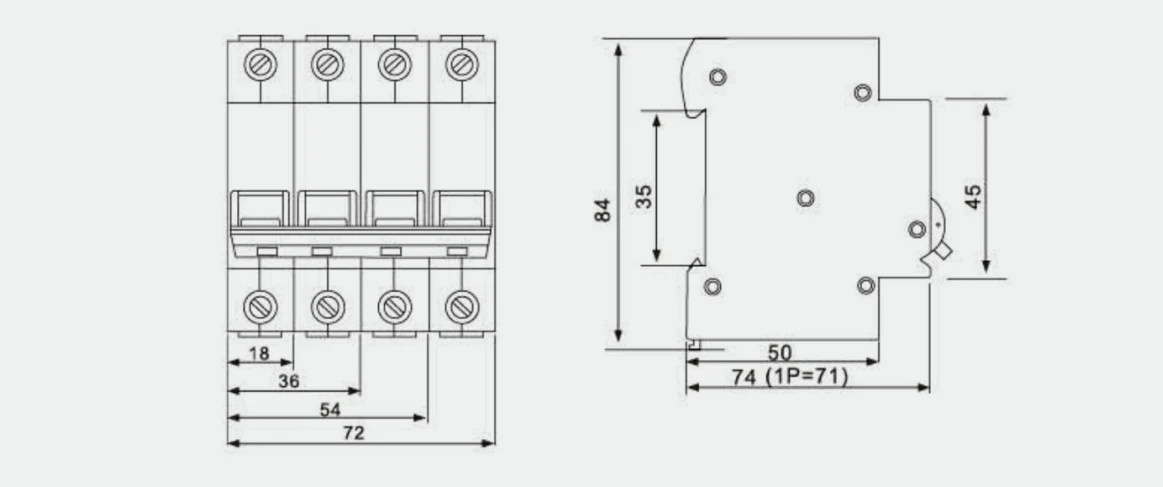

● Dimensioni del prodotto e dell'installazione (mm)

L'interruttore in miniatura L7 è montato su un binario di guida con una capacità di collegamento massima di 25 mm2.
