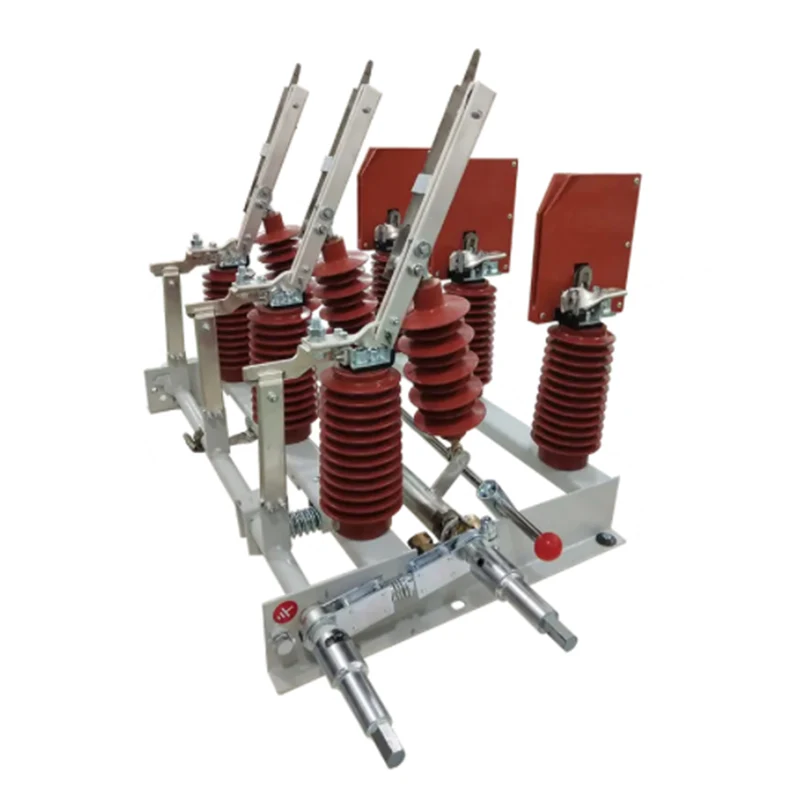

FN7-24 Interruttore di interruzione del carico ad alta tensione per interni

Prodotti personalizzati di alta qualità L'interruttore di interruzione del carico ad alta tensione per interni FN7-24 si applica al sistema di alimentazione trifase con tensione nominale 12/24 kV e CA 50/60 Hz. serviva per accendere e scaricare la corrente di interruzione e di cortocircuito. È realizzato secondo lEC62271-105.
Categoria: Quadri e Media Tensione LBS
Marca: JGGY Elettrico
Modello: FN7-24R
Potenza: 24KV/630A
Porto FOB: Ningbo/Shanghai
Termini di pagamento: Western Union, T/T, Paypal

Invia richiesta

Descrizione del prodotto

Contorno

L'interruttore di interruzione del carico ad alta tensione per interni FN7-24 si applica al sistema elettrico con tensione nominale di 24 kV e CA trifase 50/60 Hz, per il collegamento e l'interruzione della corrente di carico e della corrente di cortocircuito.

Condizioni d'uso

NO.	Elementi	Unità	Valore
1	tensione nominale	kV	24
2	frequenza nominale	Hz	50
3	corrente nominale	A	400, 630, 1250
4	corrente di interruzione del carico attivo nominale	A	400, 630, 1250
5	Corrente di interruzione nominale ad anello chiuso	A	400, 630, 1250
6	Corrente di interruzione del carico attivo nominale pari al 5%.	A	20, 31.5, 62.5
7	corrente di interruzione nominale di carica del cavo	A	10
8	Tensione di tenuta a frequenza industriale di 1 minuto: fase-fase, fase-terra/frattura	kV	50/60
9	Tensione di tenuta all'impulso di fulmine: fase-fase, fase-terra/frattura di disconnessione	kV	125/145
10	Corrente nominale ammissibile per breve tempo (stabilità termica)	kA	16, 20, 25
11	durata nominale del cortocircuito	s	1
12	corrente di picco nominale sopportata	kA	40, 50, 63
13	corrente di cortocircuito nominale	kA	40, 50, 63
14	vita meccanica	volte	2000
