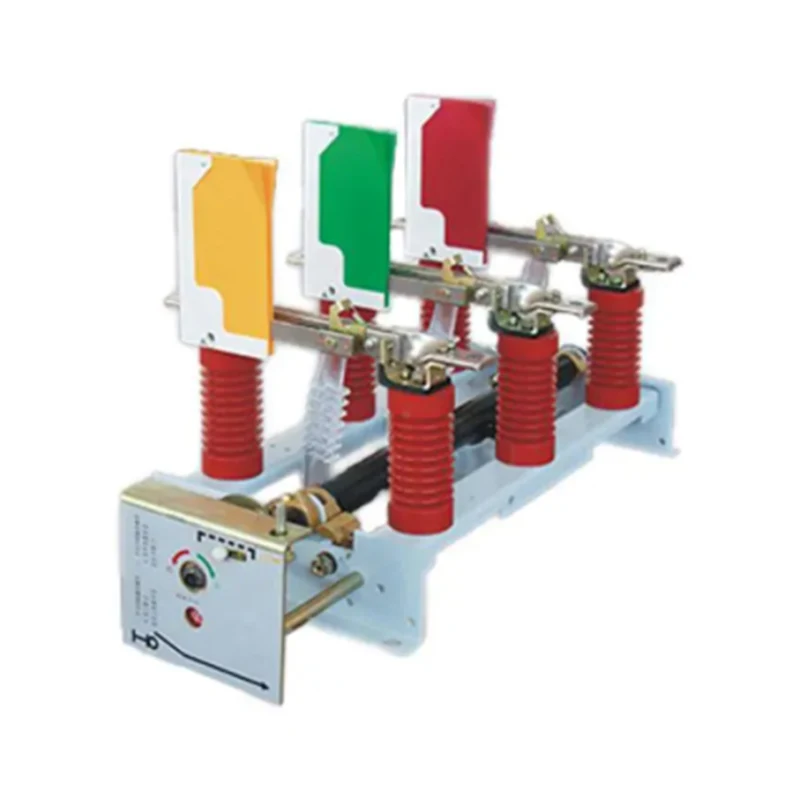

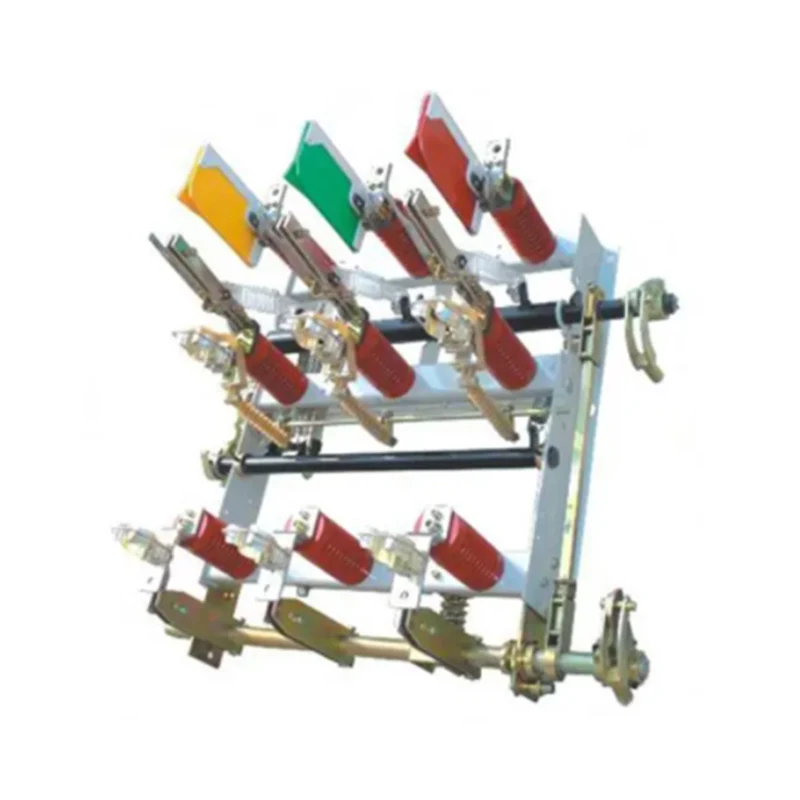

Interruttore di interruzione del carico d'aria ad alta tensione per interni serie FN7-12

Applicazione

FN7-12 è un nuovo tipo di interruttore-sezionatore di carico ad alta tensione per interni. È adatto per sistemi di alimentazione CA trifase CA 50 Hz, tensione nominale 12 KV, come corrente di carico di interruzione e corrente di cortocircuito di chiusura.

Descrizione del tipo dell'interruttore di interruzione del carico d'aria ad alta tensione per interni serie FN7-12

Condizioni di lavoro

● Temperatura ambiente: -25 °C~ 40°C;

● Altitudine: <1000 m;

● Umidità relativa: media giornaliera <95%; Media mensile <90%;

● Sul sito non devono essere presenti gas o vapori corrosivi, di combustione o di esplosione;

● Nessuna vibrazione violenta e frequente.

Parametri tecnici dell'interruttore di interruzione del carico d'aria ad alta tensione per interni serie FN7-12

Specifiche principali Nota: (-) senza (A) con Tabella 1

Parametri nominali Tabella 2

Parametri nominali di fUse Tabella 3

A*: con riscontro.

Disegno generale della struttura e dimensioni di installazione (unità mm)

Disegno 1 Profilo dell'interruttore di carico FN7-12 e dimensioni di installazione

1. Coltello di estinzione dell'arco 2. Parte di contatto dell'arco e camera di estinzione dell'arco 3. Isolante 4. Base 5. Coltello di contatto dinamico 6. Coltello di contatto statico 7. Dispositivo di accumulo dell'energia a molla (all'interno del manicotto dell'asse principale) 8. Braccio girevole del coltello principale

Disegno 2 Profilo dell'interruttore di carico FN7-12DXL e dimensioni di installazione

1. Coltello di estinzione dell'arco 2. Parte di contatto dell'arco e camera di estinzione dell'arco 3. Isolante 4. Base 5. Coltello di contatto dinamico 6. Coltello di contatto statico 7. Dispositivo di accumulo dell'energia a molla (all'interno del manicotto dell'asse principale) 8. Coltello di messa a terra 9. Principale Braccio girevole di chiusura coltello 10. Braccio girevole di chiusura coltello di messa a terra

Disegno 3 Profilo dell'interruttore di carico di tipo separato FN7-12DXLR e dimensioni di installazione

1. Coltello di estinzione dell'arco 2. Parte di contatto dell'arco e camera di estinzione dell'arco 3. Isolante 4. Coltello di messa a terra 5. Base 6. Coltello di contatto dinamico 7* Coltello di contatto statico 8. Fusibile 9* Dispositivo di accumulo dell'energia a molla (all'interno del manicotto dell'asse principale) 10. Molla di accumulo energia di messa a terra 11. Dispositivo di interblocco 12. Braccio girevole di chiusura e apertura della lama principale 13. Braccio girevole di chiusura e apertura della lama di messa a terra

Disegno 4 Profilo dell'interruttore di carico di tipo separato FN7-12R e dimensioni di installazione

1. Coltello di estinzione dell'arco 2. Parte di contatto dell'arco e camera di estinzione dell'arco 3. Isolante 4. Base 5. Coltello di contatto dinamico 6. Coltello di contatto statico 7. Dispositivo di accumulo dell'energia a molla (all'interno del manicotto dell'asse principale) 8. Fusibile 9. Coltello principale braccio girevole di chiusura e apertura

Disegno 5 Profilo dell'interruttore di carico di tipo integrato FN7-12DXLRA e dimensioni di installazione

1. Coltello di estinzione dell'arco 2. Parte di contatto dell'arco e camera di estinzione dell'arco 3. Fusibile di tipo ad impatto 4. Base isolante 5. Coltello di messa a terra 6. Base 7. Coltello di contatto dinamico 8. Molla di chiusura del coltello principale 9. Coltello di contatto statico 10. Energia di messa a terra -molla di stoccaggio 11. Molla apertura lama principale 12. Dispositivo di interblocco 13. Braccio girevole di chiusura e apertura lama principale m 14. Braccio girevole di chiusura e apertura lama di terra

Disegno 6 Profilo dell'interruttore di carico FN7-12C e dimensioni di installazione

1. Coltello di estinzione dell'arco 2. Parte di contatto dell'arco e camera di estinzione dell'arco 3. Isolante 4. Base 5. Coltello di contatto dinamico 6. Coltello di contatto statico 7. Dispositivo di accumulo dell'energia a molla (all'interno del manicotto dell'asse principale) 8. Piastra

Disegno 7 Profilo dell'interruttore di carico di tipo separato FN7-12CR e dimensioni di installazione

1. Coltello di estinzione dell'arco 2. Parte di contatto dell'arco e camera di estinzione dell'arco 3. Isolante 4. Base 5. Coltello di contatto dinamico 6. Coltello di contatto statico 7. Dispositivo di accumulo dell'energia a molla (all'interno del manicotto dell'asse principale) 8. Fusibile 9. Piastra

Disegno 8 Profilo dell'interruttore di carico di tipo integrato FN7-12CDXLRA e dimensioni di installazione

1. Coltello di estinzione dell'arco 2. Parte di contatto dell'arco e camera di estinzione dell'arco 3. Fusibile di tipo ad impatto 4. Coltello di terra 5. Isolante 6. Base 7. Molla di chiusura del coltello principale 8. Coltello di contatto dinamico 9. Coltello di contatto statico 10. Accumulo di energia di terra molla 11. Molla apertura coltello principale 12.Piastra 13. Disegno 11
