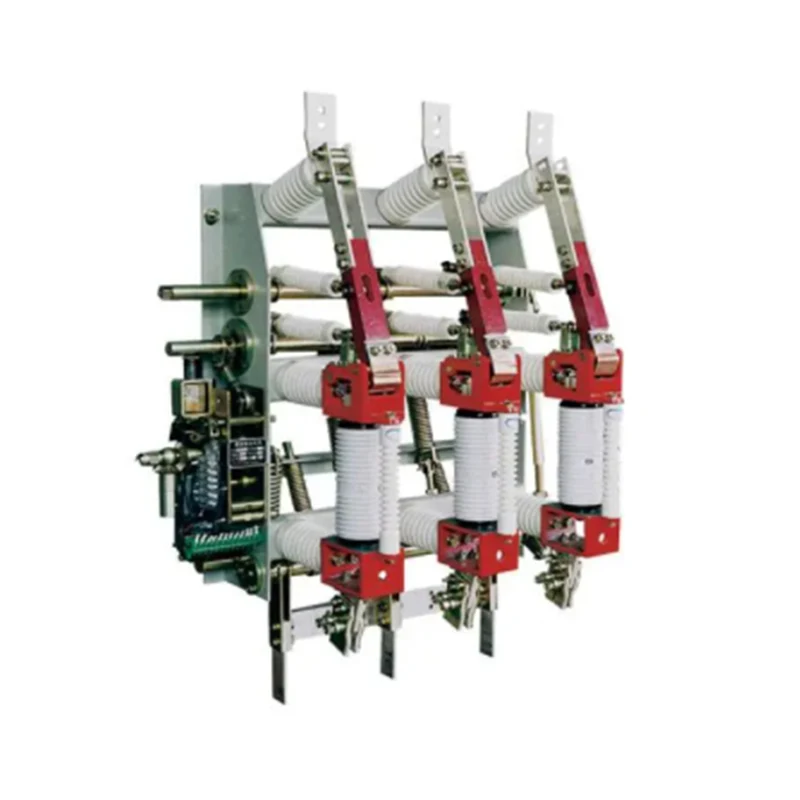

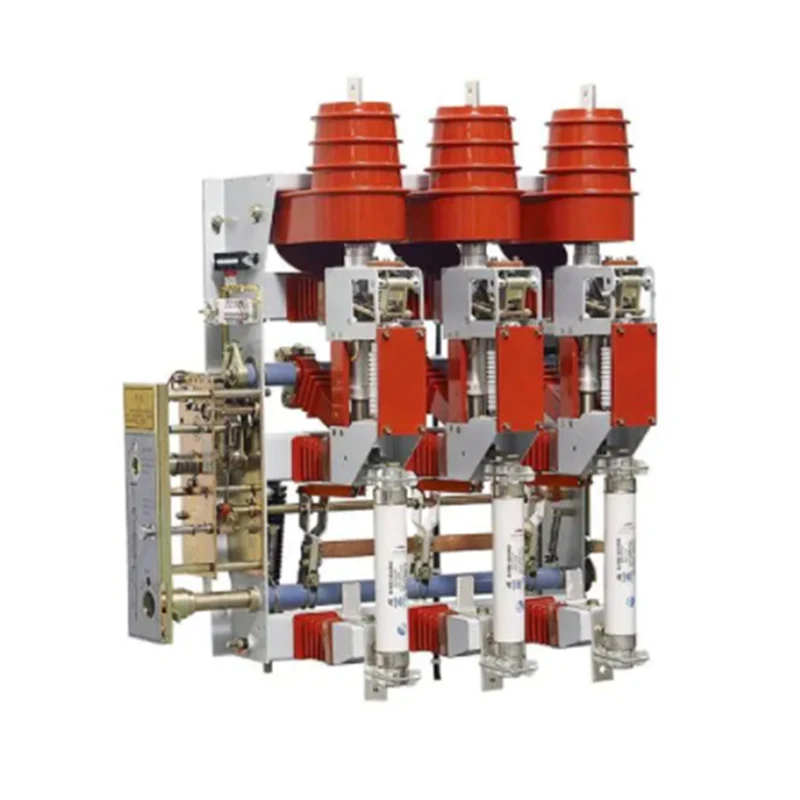

Interruttore di interruzione del carico a vuoto ad alta tensione per interni serie FZN25-12

Invia richiesta

Descrizione del prodotto

FZN25-12 interruttore-sezionatore sotto vuoto ad alta tensione per interni un'apparecchiatura interruttore per interni trifase CA 50 Hz 12 kV.

♦ Meccanismo operativo: meccanismo operativo a molla, tipo manuale e tipo elettrico disponibili;

♦ Tipo di operazione: operazione a destra e operazione a sinistra;

♦ Direzione operativa: operazione a sinistra, operazione a destra;

♦ Applicazione: quadri interni da 12kv.

♦ Temperatura ambiente: -25°C 〜+40°C;

♦ Altitudine: <1000 m (sul livello del mare);

♦ Umidità relativa: media giornaliera <95%, media mensile <90%;

♦ Intensità del terremoto: livello <8;

♦ Grado di inquinamento: II;

♦ Luogo di installazione senza incendi, esplosioni, corrosione chimica e vibrazioni gravi.

NO	Articolo		Unità	FZN25-12LT 630-20	FZRN25-12D/T 200-31,5
1	Tensione nominale		kV	12	12
2	Frequenza nominale		Hz	50	50
3	Corrente nominale		A	630	200
4	Tensione di tenuta a frequenza industriale di 1 minuto (fase-terra,	Fase-terra, fase-fase	kV	42	42
	tra poli, contatti aperti)	Frattura isolante		48	48
5	Tensione nominale di tenuta all'impulso di fulmine (Fase a	Fase-terra, fase-fase	kV	75	75
5	terra, tra poli, contatti aperti)	Frattura isolante	kV	85	85
6	Corrente nominale di breve durata (corrente di stabilità termica)	Interruttore di interruzione del carico	kA	20
7	Durata nominale del cortocircuito (tempo di stabilità termica)	Interruttore di interruzione del carico	s	4
8	Corrente di cortocircuito nominale (picco)		kA	50
9	Corrente di interruzione del carico attivo nominale		A	630
10	Corrente nominale di interruzione del circuito		A	630
11	Corrente di carica nominale del cavo			10
12	Capacità nominale del trasformatore a vuoto		kVA	1600	1600
13	Corrente di interruzione nominale di cortocircuito (fusibile di corrente limite)		kA		31.5
14	Corrente di trasferimento di interruzione nominale		A		2000
15	Modello con fusibile				SDLAJ-12 SFLZJ-12
16	Energia in uscita dall'attaccante		J		2-5

1±0,5

NO	Articolo	Unità	FZN25-12D/T 630-20	FZRN25-12D/T 200-31,5
17	Tensione nominale del circuito ausiliario	V	^110^220	^110^220
18	Sezionatore di terra con corrente di breve durata nominale	kA	20	20
19	Durata nominale del cortocircuito di picco del sezionatore di terra	S	2	2
20	Corrente di picco nominale sopportata dal sezionatore di terra	kA	50	50
21	Corrente nominale di breve durata	kA	50	80 (valore di picco potenziale)
22	Vita meccanica	volte	10000	10000

NO	Articolo	Unità	Valore
NO	Articolo	Unità	FZN25-12 D/T63020	FZRN25-12 D/T200-31.5
1	Distanza d'aria tra le parti caricate e verso terra	mm	>125
2	Inserire il tubo conduttore nella profondità fissa del portacontatti	mm	>18
3	Distanza aperta dell'ampolla in vuoto	mm	600+1
4	Lunghezza di compressione della molla del contatto dell'ampolla in vuoto	mm	20+1
5	Velocità media di chiusura dell'ampolla in vuoto	SM	0,6±0,2
6	Velocità media di apertura dell'ampolla in vuoto	SM	1,0±0,2
7	Tempo di rimbalzo di chiusura	SM	<2
8	Sincronismo trifase di chiusura e apertura	SM	<3
9	Resistenza del circuito principale	rQ	<150	<300
10	Operazione manuale sulla coppia massima	n.m	<160
11	Tempo di apertura del grilletto del fusibile	SM	-	30-40
12	Tempo di apertura del grilletto di rilascio	SM	40-45

Modello	Tensione nominale V	Corrente nominale A	Potenza nominale W	Intervallo di tensione di funzionamento normale
LLZY-CJ01B8	CA/CC220	0.7	70	Valutazione 85%-110%.
66ZY-CJ028	CA/CC110	1.5	70	voltaggio
