Il sezionatore a carico d'aria ad alta tensione per interni serie FN5-12 (di seguito denominato sezionatore a carico) si applica alla rete CA 50 Hz 12 kV, per interrompere la corrente di carico e chiudere la corrente di cortocircuito. L'interruttore sezionatore di carico con fusibile può interrompere la corrente di cortocircuito per la protezione dell'interruttore.

L'interruttore-sezionatore può essere utilizzato con il meccanismo di azionamento manuale di tipo CS6-1 e questo prodotto speciale utilizza il meccanismo di azionamento manuale CS 口.

Tipo e significato

FN5-12 Series Indoor High Voltage Air Load Break Switch

Usa l'ambiente

UN. Altitudine < 1000 m;

B. Temperatura dell'aria ambiente mFre: -25~+40°C, (meccanismo di comando motorizzato〉-5°C);

C. Umidità relativa: media giornaliera <95%, media mensile <90% (+25 °C);

D. Aria ambiente senza inquinamento evidente, come gas corrosivo o infiammabile, vapore acqueo, ecc.

e. Senza richiedere forti vibrazioni.

Dati tecnici dell'interruttore di interruzione del carico d'aria ad alta tensione per interni serie FN5-12

4.1 Tabella dei parametri tecnici dell'interruttore-sezionatore del carico 1

Nome	Unità	Valore
Tensione nominale	kV	12
Massima tensione di lavoro	kV	12
Frequenza nominale	Hz	5.
Corrente nominale	A	400 630
Corrente nominale di breve durata (corrente di stabilità termica)	kA/S	12,5/4 20/2
Corrente nominale di tenuta di picco (corrente di stabilità dinamica)	kA	31,550
Corrente di interruzione nominale ad anello chiuso	A	400 630
Corrente di interruzione del carico di potenza nominale	UN.	400 630
Corrente di interruzione del carico di potenza nominale del 5%.	A	20 31.5
Corrente di interruzione nominale della carica del cavo	A	10
Corrente di interruzione nominale del trasformatore senza carico		1250kVA a vuoto corrente del trasformatore
Corrente di chiusura nominale di cortocircuito	kA	31,550
Carica i tempi di interruzione attuali	Carico/tempi	100%/20 30%/75 60%/35 5%/80
1 min frequenza di alimentazione w; tensione nstana (RMS), frattura fase-fase/isoktmg	kV	42/48
La frequenza di alimentazione v^tnstand la tensione tra le fratture isolanti	kV	53
Tensione di resistenza all'impulso di fulmine verso terra (picco), frattura fase-fase/isolamento	kV	75/85
Coppia di manovra in apertura/chiusura	Nm(N)	90(80) 100(200)

Nota: parte messa a terra FN5-12D dell'interruttore del carico con capacità di corrente di chiusura in cortocircuito.

4.2 Tabella dei parametri tecnici del fusibile2

Modello	Tensione nominale KV	Fusibile Corrente nominale A	Corrente di interruzione nominale KA	Corrente nominale dell'elemento fusibile
RN3	12	50	12.5	2, 3, 5, 7.5, 12, 15,20,30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6.3, 10, 16, 20, 25,31.5,40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Aspetto e dimensioni di installazione (mm)

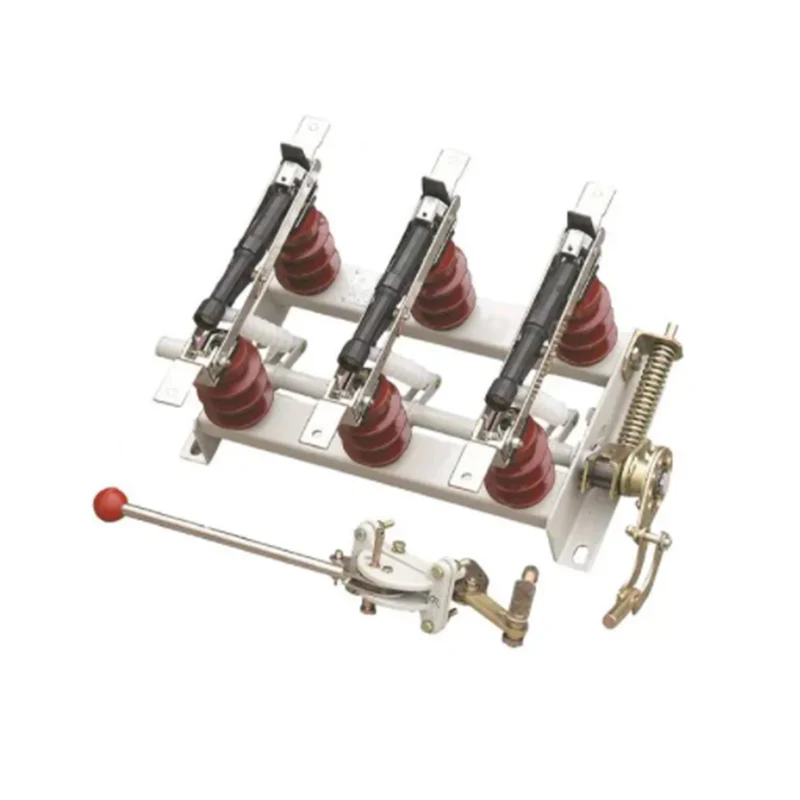

Figura 1 FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Quadro	2. Post isolante	3. Scheda di cablaggio del cuscinetto	4. Lama
5. Estintore dell'arco	6. Molla di torsione e relativo cuscinetto	7. Barra di guida	8. Scheda di cablaggio
9. Leva	10. Caricare il cuscinetto mobile dell'interruttore	11. Meccanismo di ricarica a molla	12. Meccanismo di funzionamento

Figura 2 FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Quadro	2. Lama di terra	3. 7, cuscinetto mobile dell'interruttore destro	4. Post isolante
5. Cuscinetto per movimento terra	6. Scheda di cablaggio della trave	7. Lama	8. Estintore dell'arco
9. Disegna la molla e il cuscinetto del perno della molla	10. Barra di guida	11. Scheda di cablaggio	12. Leva
13.Caricare il cuscinetto dell'interruttore	14. Meccanismo di carica della molla dell'interruttore di carico	15. Meccanismo di ricarica dell'anello terrestre, dell'oscillazione della terra	16. Meccanismo di comando dell'interruttore del carico
17. Meccanismo di comando Er rth vi ch	18. Meccanismo di interblocco

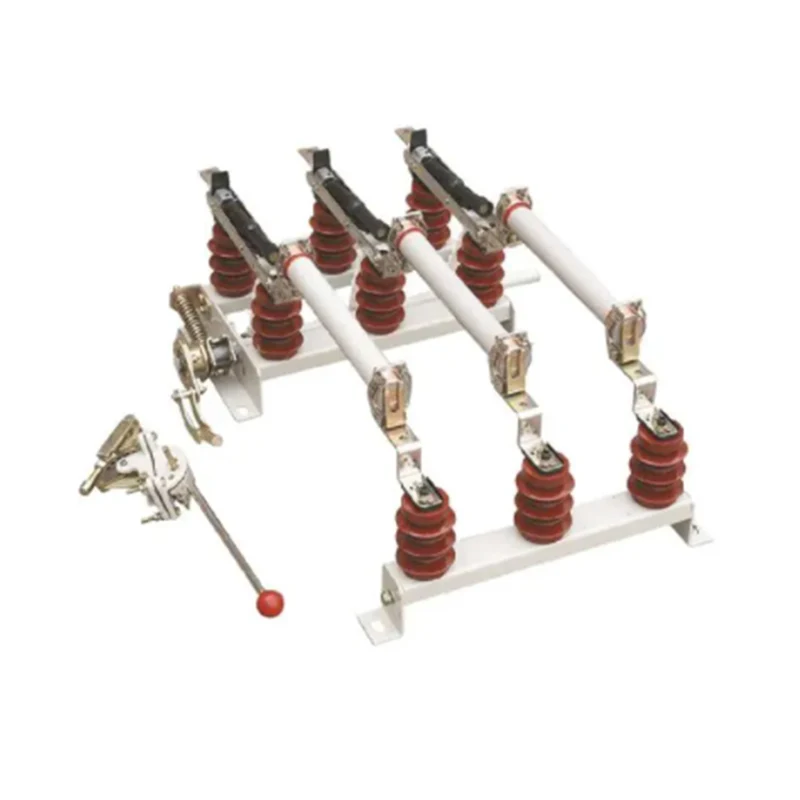

Fig.3 FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12R carico sv

2. Scheda cablaggio fusibili Bering

3. Collegamento del fusibile

4. Scheda di cablaggio dei fusibili

5. Base del fusibile

Figura 4 FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Il carico FN5-12D si accende

2. Scheda cablaggio fusibili Bering

3. Fusibile

4. Scheda di cablaggio dei fusibili

5. Base del fusibile

Modello meccanismoCS6-1 csn	Modello L con fusibile		H	h
	SDLJ、SFLJ、SKL*J		935	530
	735RN3-10	<75	990	585
	735RN3-10	5=75	1040	635

Fig. 5 FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Interruttore di carico FN5-12、c:i

2. Bering, vedere la scheda di cablaggio

3. Fusibile

4. Scheda di cablaggio dei fusibili

5. Base del fusibile

Fig.6 FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Interruttore FN5-12D	2. Scheda cablaggio fusibili Bering	3. Fusibile
4. Scheda di cablaggio dei fusibili	5. Fus	6. Meccanismo di interblocco

Fig.7 FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Sotto il telaio	2. Isolante	3. Fusibile	4. Dispositivo tripper
5. Contatto mobile	6. Estintore dell'arco	7. Barra di guida	8. Contatto statico
9. Meccanismo di apertura/chiusura	10. Dispositivo di interblocco	11. Meccanismo di comando dell'interruttore del carico	12. Interruttore di terra
