Interruttore elettronico della BCE

Ambito di applicazione

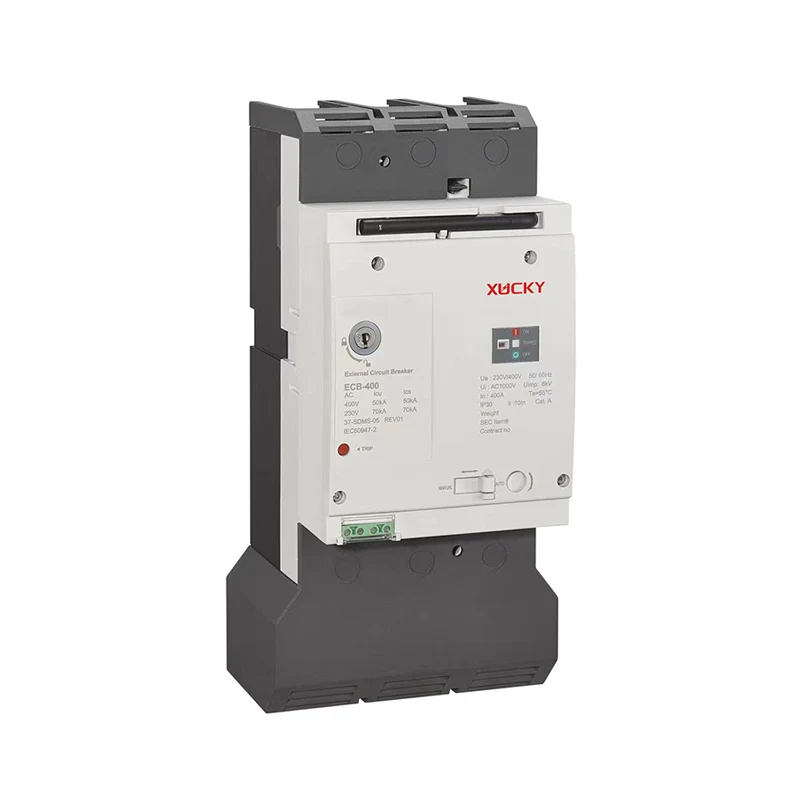

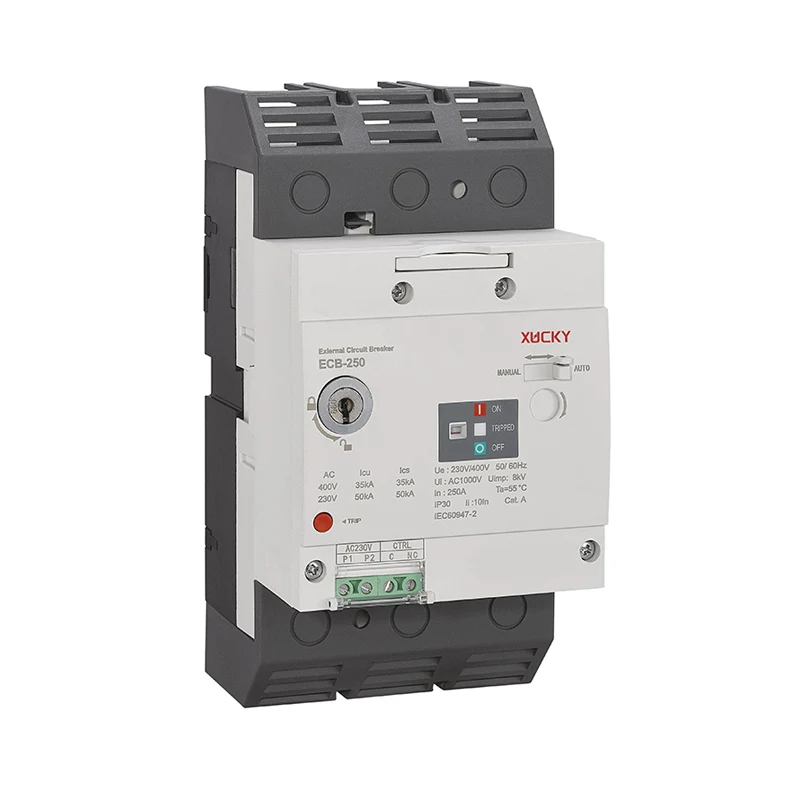

Il prodotto XUCKY Electronic circuit breaker ECB (External circuit breaker) è progettato per l'uso in una varietà di applicazioni in cui sono richiesti controllo e monitoraggio precisi dei sistemi elettrici. È adatto sia per ambienti commerciali che industriali, inclusi ma non limitati a sistemi di distribuzione dell'energia, processi di automazione e soluzioni di gestione dell'energia. XUCKY ECB adatto per AC 50Hz/60Hz. in circostanze normali, l'interruttore del meccanismo di azionamento elettrico può essere utilizzato per la conversione poco frequente della linea e l'avvio poco frequente del motore. La serie di funzionamento elettrico è di piccole dimensioni, facile da installare, stabile nel funzionamento, display intuitivo e può essere azionata manualmente. Le sue prestazioni complete hanno raggiunto il livello avanzato di prodotti simili nel mondo.

Classificazione

Il prodotto della BCE rientra nella categoria dei dispositivi elettrici intelligenti, specificamente progettati per il monitoraggio e il controllo dei parametri elettrici. Può essere classificato come un controller intelligente avanzato per sistemi elettrici.

Prestazioni del controller intelligente

Il controller intelligente all'interno del prodotto ECB offre prestazioni superiori in termini di acquisizione, elaborazione e risposta dei dati. Le caratteristiche principali includono:

● Monitoraggio in tempo reale di tensione, corrente, fattore di potenza e consumo energetico

● Rilevamento automatico dei guasti e allarmi

● Funzionalità di accesso e controllo remoto

● Impostazioni e soglie personalizzabili per prestazioni ottimali del sistema

Condizioni di lavoro normali

Per garantire un funzionamento affidabile, il prodotto ECB deve essere installato e utilizzato nelle seguenti condizioni:

● La temperatura ambiente è -5℃~+40℃ Nel frattempo, l'altitudine non supera i 2.000 metri.

● Condizioni atmosferiche: la temperatura massima è 40 ℃ L'umidità relativa dell'aria non supera il 50% e un'umidità relativa più elevata può essere consentita a temperature più basse, come 20 ℃. Il tempo raggiunge il 90%..Si dovrebbero adottare misure speciali per la condensa causata occasionalmente a causa degli sbalzi di temperatura.

● Il campo magnetico esterno del sito di installazione non deve superare in nessuna direzione 5 volte il campo geomagnetico, evitare grandi interferenze elettromagnetiche (come motori ad alta potenza o convertitori di frequenza) vicino al prodotto, assenza di gas esplosivi e corrosivi, assenza di pioggia e invasione di neve, secca e ventilata.

● Livello di inquinamento: Livello 3; Categoria di installazione:III

Breve introduzione alla struttura

● Il meccanismo di comando elettrico è compreso tra l'85 e il 110% della tensione operativa nominale (24 V CC, l'intervallo di tensione consentito è 22,4 ~ 25,2 V CC), il che può garantire il funzionamento affidabile dell'interruttore.

● Tensione operativa: 220 V CA/220 V CC, 380 V CA/380 V CC, 24 V CC; un totale di 3 tensioni operative.

● P1 e P2 sono i terminali di accesso all'alimentazione operativa. P1 e P2 devono essere isolati dal circuito principale dell'interruttore e possono sopportare una resistenza alla tensione non inferiore a 2000 V CA/1 min tra il circuito principale e non devono rompersi o provocare scariche elettriche. Lo strumento di resistenza alla tensione di rilevamento utilizzato è conforme ai requisiti IEC60947-1 (GB14048).1)

● S1, S2, S4 sono l'estremità di accesso della linea di controllo e il segnale è il segnale a impulsi (connessione a breve termine); i contatti del relè da tavolo sono collegati a S1 (punto comune), S2 (chiuso), S4 (aperto). Quando S1 e S2 sono collegati tramite i contatti del relè da tavolo, l'interruttore è chiuso (il comando di chiusura non necessita di segnale di inserzione o disinserzione per essere eseguito in modo uniforme); quando S1 e S4 sono collegati tramite i contatti del relè da tavolo l'interruttore è sdoppiato (il comando di commutazione non necessita di segnale di inserimento o disinserimento)

● Quando si passa alla modalità automatica per azionare manualmente l'interruttore per chiudere o dividere il cancello, l'interruttore può chiudere o dividere il cancello. Non è influenzato dai segnali di accensione o disconnessione di S1, S2 e S4.

● Quando l'interruttore automatico con funzionamento in modalità manuale è chiuso o scollegato e commutato in modalità automatica, non è necessario che l'interruttore automatico funzioni in base alla modalità di controllo del segnale, è sufficiente riattivare il segnale di chiusura S1, S2 per accendere l'interruttore automatico chiude (il comando di chiusura non necessita di inserire o disinserire il segnale); l'interruttore S1, Deduzione (il comando non richiede che il segnale sia collegato o disconnesso per essere eseguito).

● Quando l'interruttore non riesce a eseguire lo sgancio o lo sgancio per cortocircuito, la funzione di autoripristino 1s (funzionamento automatico dell'interruttore nella posizione splitter) verrà ritardata in modalità automatica, che non sarà controllata dal segnale prima dello sgancio o dello sgancio (il segnale di chiusura è collegato in modo uniforme oppure il segnale del cancello è collegato in modo uniforme); solo la ri- Il cancello è chiuso (il comando di chiusura non necessita che il segnale venga inserito o disinserito in modo uniforme); il cancello S1 e S4 sono collegati all'interruttore (il comando del cancello non necessita di collegamento o disinserimento del segnale per l'esecuzione). In modalità manuale non è prevista alcuna operazione di chiusura o parzializzazione dell'interruttore.

Descrizione dell'aspetto

Prestazioni dei parametri del prodotto

Dati tecnici
