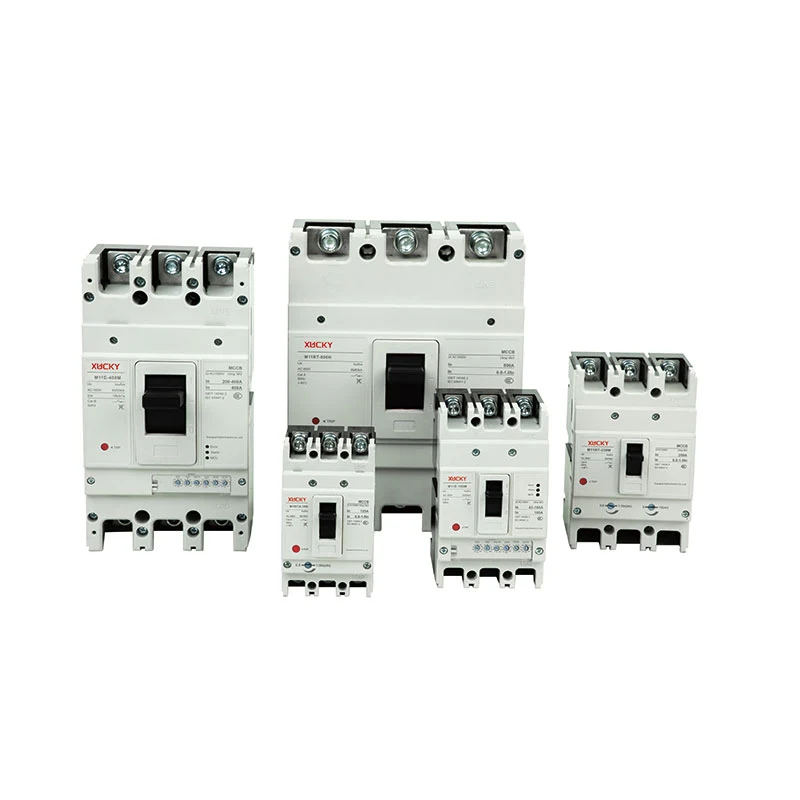

Interruttore automatico scatolato M11

XUCKY Electric è un produttore ed esportatore leader in Cina specializzato in interruttori automatici scatolati M11. Disponiamo di un'ampia gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

Produttore all'ingrosso di interruttori automatici scatolati M11 Le serie di interruttori automatici M11, M11LY, M11RT, M11E e M11EL sono nuovi interruttori automatici aggiornati ricercati e sviluppati dall'azienda combinati con i vantaggi di prodotti internazionali simili e la domanda dei mercati nazionali e internazionali.

Con una tensione di isolamento fino a 1000 V, l'interruttore è applicabile per sistemi di distribuzione di AC 50 Hz, tensione di lavoro nominale 690 V e corrente di lavoro nominale da 10 A-1250 A, utilizzati per distribuire energia elettrica, proteggere circuiti e apparecchiature di potenza da sovraccarico, cortocircuito, sotto tensione e così via, può essere utilizzato anche per l'avvio poco frequente del motore e proteggerlo da sovraccarico, cortocircuito o sottotensione.

È caratterizzato da dimensioni ridotte, elevata interruzione, breve flashover, ecc. ed è il prodotto ideale per gli utenti. Può essere installato verticalmente o installato orizzontalmente.

L'interruttore automatico scatolato CC serie M11DC (di seguito denominato interruttore automatico) è adatto per sistemi CC con tensione nominale fino a 1000 V CC inclusi e corrente nominale 10 ~ 800 A, utilizzato per distribuire energia elettrica, proteggere circuiti e apparecchiature di alimentazione da sovraccarico, cortocircuito e così via.

I prodotti possono essere alimentati con fili dall'alto e dal basso ed è privo di polarità.

È conforme alle norme IEC 60947-2, GB14048.2, ecc.


Caratteristiche del prodotto

Caratteristica 1: capacità di limitazione della corrente

La limitazione di corrente si riferisce al limite dell'aumento della corrente di cortocircuito nel circuito e nel circuito protetto da M11, il valore di picco della corrente di cortocircuito e l'energia I2t nel circuito saranno molto inferiori al valore previsto.


Contatto fisso a U

L'esclusivo contatto fisso a forma di U può raggiungere la tecnologia di pre-rottura:

La cosiddetta tecnologia di pre-interruzione si riferisce a quando la corrente di cortocircuito scorre attraverso il sistema di contatto, l'energia elettrica generata dal contatto fisso a forma di U e dal contatto mobile si esclude a vicenda. Quanto maggiore è la corrente di cortocircuito, tanto maggiore è la repulsione della forza elettromotrice, che viene generata contemporaneamente insieme alla corrente di cortocircuito. Prima che si verifichi l'azione di sgancio, la forza di repulsione elettrodinamica può effettuare la separazione dei contatti fisso e mobile, aumentando l'arco per aumentare la resistenza equivalente tra loro per raggiungere lo scopo di sopprimere l'aumento della corrente di cortocircuito.


Caratteristica 2: accessori modulari

◆ Accessorio: Per gli interruttori della stessa taglia, hanno dimensioni uniformi indipendentemente dal potere di interruzione e dalla corrente nominale; Accessorio: Gli utenti possono liberamente

◆ scegliere ed espandere le funzioni degli interruttori automatici in base alle proprie esigenze

◆ Gli accessori modulari hanno una funzione di isolamento, che facilita il funzionamento e l'installazione in linea diretta.


Caratteristica 3: cornice miniaturizzata

5 taglie di telaio: tipo 125, tipo 160, tipo 250, tipo 630, tipo 800, tipo 1250

Corrente nominale della serie M11 10 A~1250 A


Caratteristica 4: dispositivo di repulsione del contatto (tecnologia brevettata)

Lo schema tecnico adottato dall'invenzione è:

Come mostrato nella Figura 1, il nuovo dispositivo di contatto è costituito principalmente da contatto fisso, contatto mobile, albero 1, albero 2, albero 3 e molle;

Quando l'interruttore è nello stato chiuso, l'albero 2 agisce sul lato destro dell'angolo della molla; Quando l'interruttore ha una corrente di guasto elevata, il contatto mobile sarà soggetto alla repulsione elettrica generata dalla corrente stessa e ruoterà con il centro dell'albero 1, quando l'albero 2 ruota fino alla sommità dell'angolo della molla con il contatto mobile , fa sì che il contatto mobile ruoti rapidamente verso l'alto e interrompa rapidamente il circuito in seguito alla reazione della molla, ha migliorato la capacità di interruzione del prodotto attraverso l'ottimizzazione della struttura del contatto.


Caratteristica 5: intelligenza

La comunicazione di rete è più conveniente. Accede al sistema di comunicazione Modbus tramite connessione dedicata. M11E / M11EL con funzione di comunicazione può selezionare accessori di monitoraggio per visualizzare, leggere, impostare e controllare la porta.


Caratteristica: sistema di estinzione dell'arco modularizzato


Caratteristica 7: unificazione

Le sei serie di M11, M11LY, M11DC, M11RT, M11E e M11EL con la stessa dimensione del telaio hanno le stesse dimensioni, dimensioni di installazione e stile estetico, che è un design completamente unificato.


Condizioni ambientali e di installazione

◆ Altitudine fino a 2000 m;

◆ La temperatura media ambientale deve essere compresa tra -5 ℃ e +40 ℃ (+45 ℃ per i prodotti marini);

◆ Può resistere all'effetto dell'aria umida;

◆ Resiste all'azione delle muffe;

◆ Può resistere all'effetto delle radiazioni nucleari;

◆ L'inclinazione massima è 22,5℃.

◆ Può ancora funzionare in modo affidabile quando la nave è soggetta a normali vibrazioni;

◆ Non può ancora funzionare in modo affidabile se il prodotto è soggetto a terremoto (4g).

◆ Luoghi in cui il mezzo circostante non presenta pericolo di esplosione e lontano da gas o polvere conduttiva che potrebbero erodere il metallo o distruggere l'isolamento;

◆Tenere lontano dalla pioggia o dalla neve.


Componenti dell'interruttore

1 Interruttore ausiliario 5 Tappo terminale 9 Funzionamento manuale
2 Interruttore di allarme 6 Ripartizione delle fasi 10 Cablaggio della scheda posteriore di tipo plug-in
3 Sganciatore 7 Cablaggio della scheda frontale 11 Cablaggio del pannello posteriore
4 Sganciatore di minima tensione 8 Funzionamento elettrico


Guida alla scelta del modello

M11 125 C P 4
Codice prodotto Dimensioni del telaio Classe attuale Codice della tensione sorgente del circuito di controllo Numero del polo
Custodia stampata 125 160 250 400 630 800 C S H P: funzionamento elettrico 3: 3 poli
interruttore automatico Nota: 125 25/15
35/25 Z: manovra rotativa 4: 4 poli
125 è il tipo aggiornato del frame 63 160 35/25 50/35 75/50 W: funzionamento diretto
160 è il tipo aggiornato di 100 frame 250 35/25 50/35 75/50
250 è il tipo aggiornato del telaio 225 400 50/35 65/42 85/50
630 è il tipo aggiornato del frame 400 630 50/35 65/42 85/50
800 50/35 65/42 85/50


300

125A

2

A

Tipo di sblocco e accessorio interno

Corrente nominale (A)

Applicazione

Codice del prodotto quadripolare

La prima cifra rappresenta il tipo di rilascio

125

10, 16, 20, 25, 32, 40, 50,63, 80, 100, 125

1: distribuzione dell'energia

A: Il polo N senza protezione non può chiudersi o aprirsi

2: Ha solo rilascio istantaneo

160

63, 80, 100, 125, 140, 160

2: protezione del motore

B: Il polo N senza protezione può chiudersi e aprirsi

3: Versione complessa Nota:

250

100, 125, 140, 160,180, 200, 225, 250

C: N-polo con protezione può chiudersi e aprirsi

Le due cifre successive rappresentano il codice degli accessori (vedi tabella accessori)

400

250, 300, 315, 350, 400

D: Il polo N con protezione non può chiudersi o aprirsi

630

400, 500, 630

800

500, 630, 700, 800


Q1

D1

Q

2

Tensione accessoria

Tensione di funzionamento elettrico

Metodi di installazione

Installare o meno la scheda di cablaggio

Sganciatore di minima tensione

Sgancio a shunt

Allarme ausiliario

Funzionamento elettrico DC1

Funzionamento elettrico DC3

D: Frontboard

1: No

Q1: CA 220 V

F1: CA 220 V

J1: CA 125 V

D1: CA 220 V

D5: CA 230 V

H: Tabellone

2: Sì

Q2: CA 240 V

F2: CA 380 V

J2: CA 250 V

D2: CA 230 V

D6: CA 110 V

C: tipo plug-in

Q3: CA 380 V

F3: CC 110 V

J3: 125 V CC

D3: CA 380 V

D7: DC220

Q4: CA415V

F4: DC24V

J4: 24 V CC

D4: CA 400 V

D8: DC110





D9: CA 110-240 V





D10: CC 100-220 V


Nota:

Tensioni adattabili per due elettrici

operazioni. Si prega di fare riferimento al

introduzione di accessori esterni.


● L'interruttore può essere dotato di sganciatore di minima tensione, sganciatore a lancio di corrente, contatti ausiliari, contatti di allarme, comando elettrico, manovra rotativa e altri accessori.

● L'interruttore automatico ha funzioni di protezione da sovraccarico lungo ritardo, cortocircuito ritardato breve e protezione istantanea da cortocircuito, l'utente può impostare le caratteristiche di protezione richieste (l'utente deve solo azionare il DIP switch per le impostazioni dei parametri della funzione di protezione).

● L'interruttore automatico è dotato di funzioni di protezione termica analogica e di guasto verso terra, indicazione di preallarme, indicazione di sovracorrente, indicazione di corrente di carico, tecnologia di analisi digitale della corrente e può raggiungere un livello di protezione più elevato.


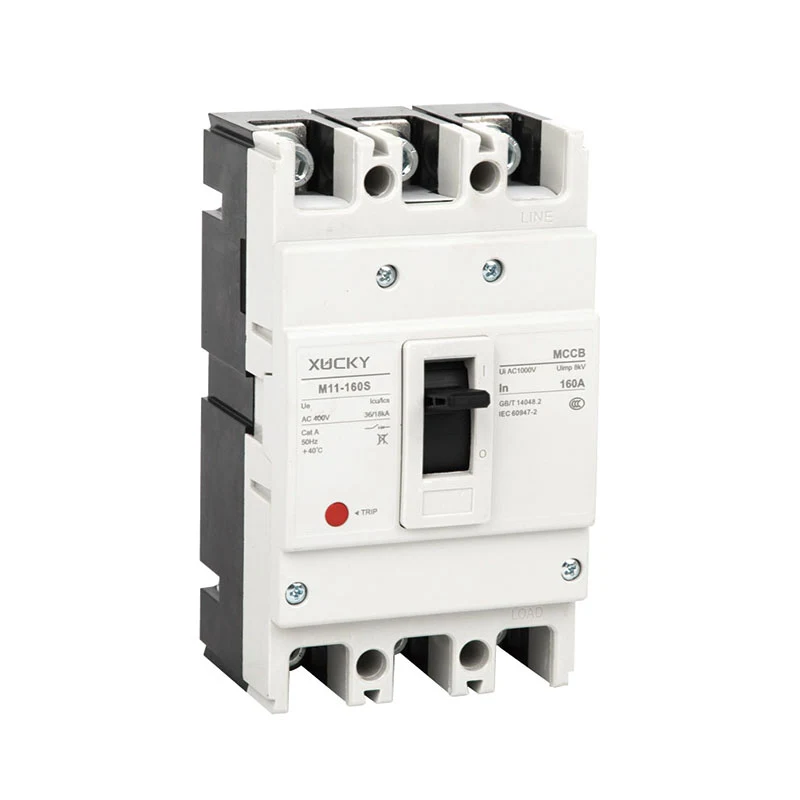

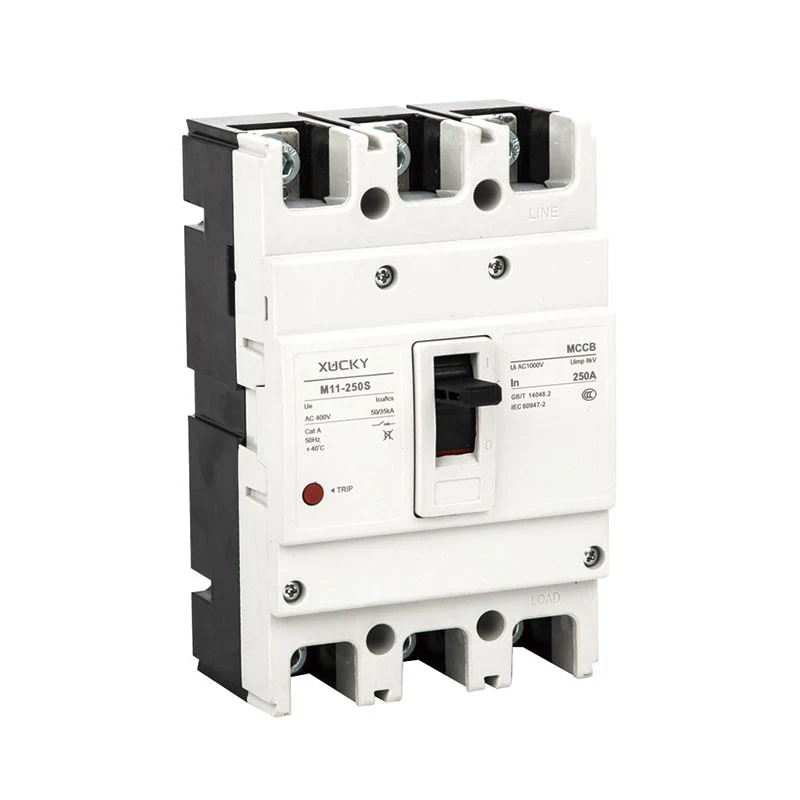

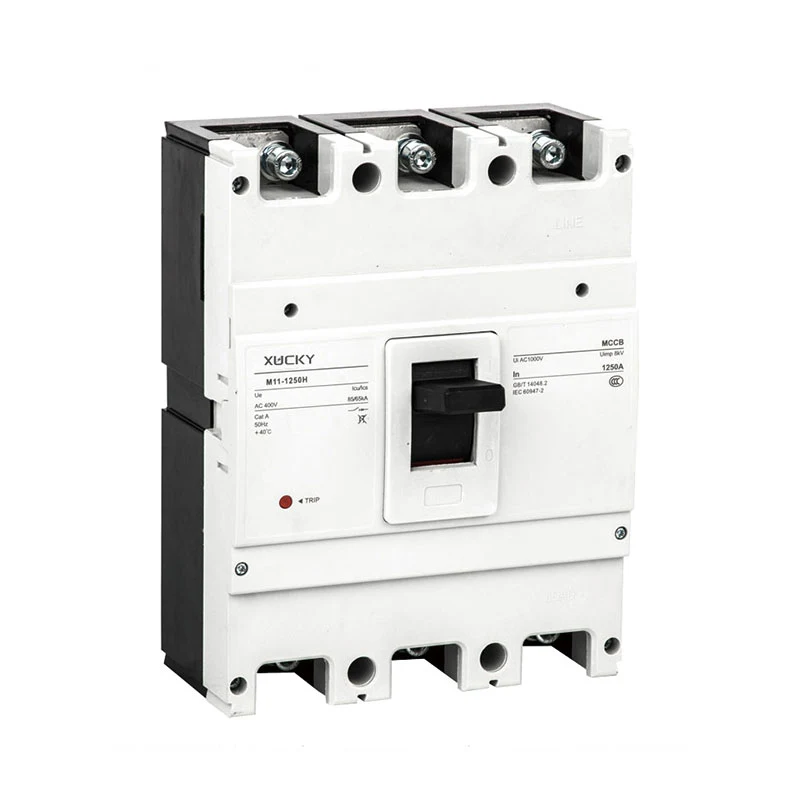

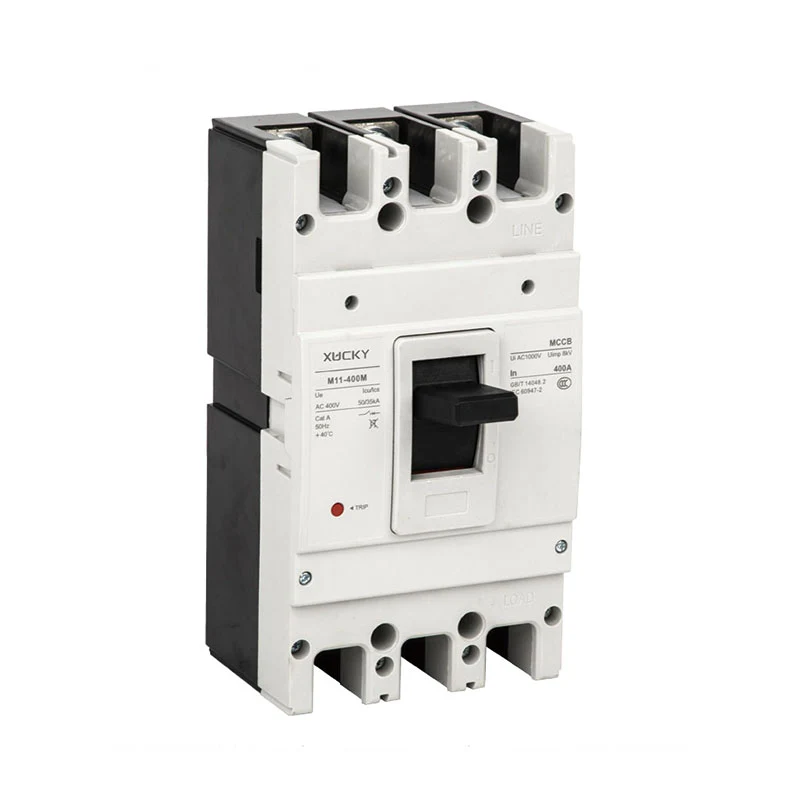

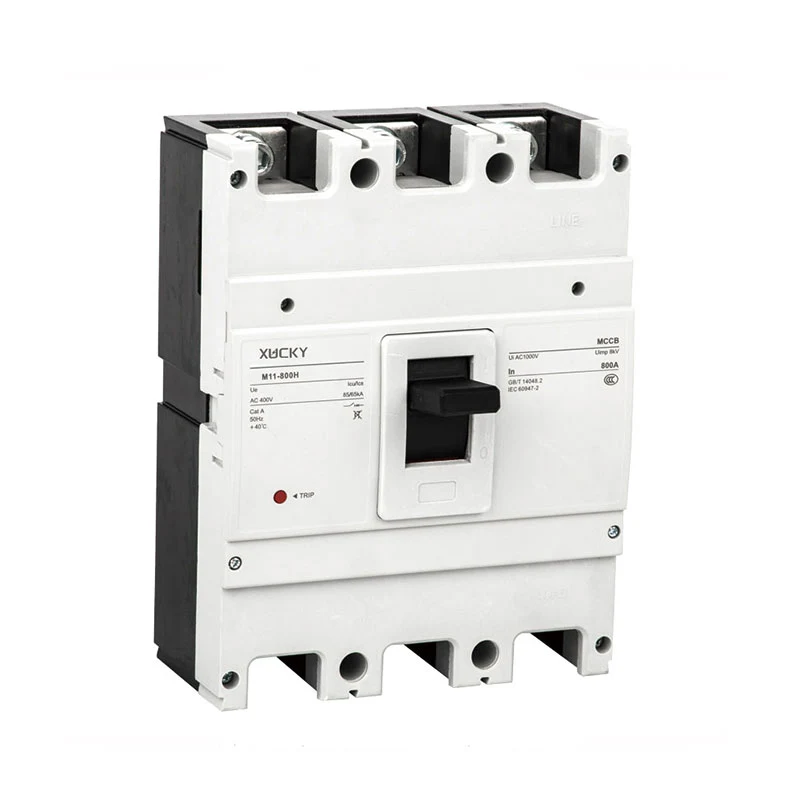

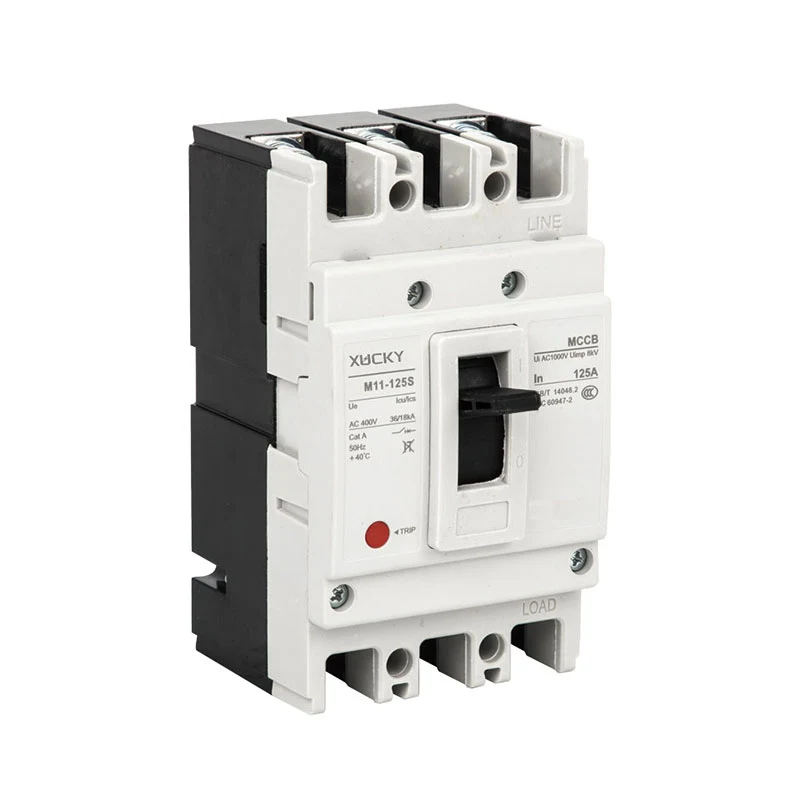

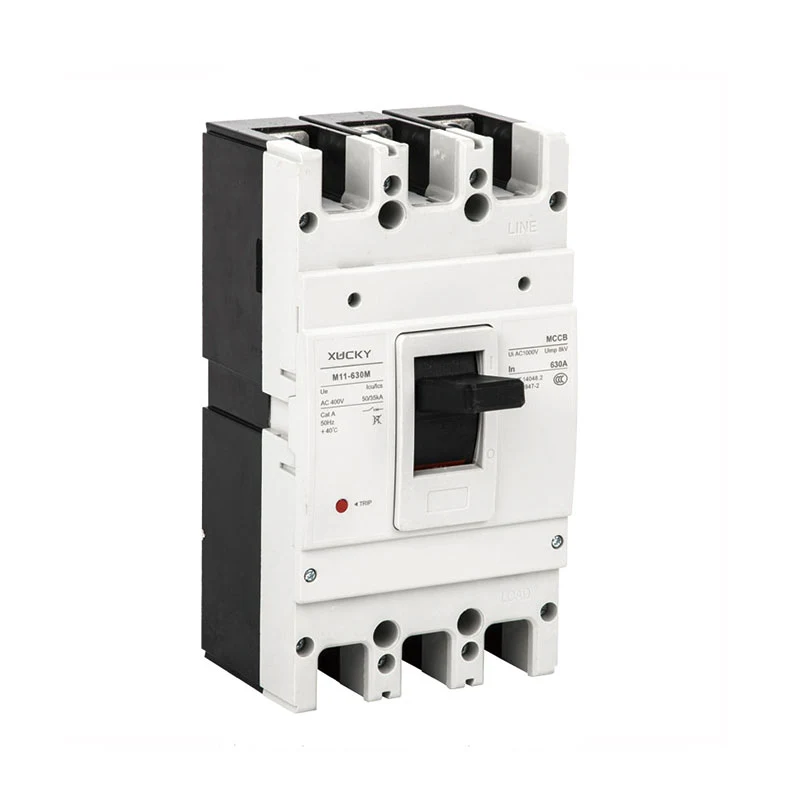

Sovraccarico termico M11

scheda tecnica

Corrente di telaio (A)

125

160

250

400

630

800

Modello

M11-125C

M11-125S

M11-125H

M11-160C

M11-160S

M11-160H

M11-250C

M11-250S

M11-250H

M11-400S

M11-400H

M11-630S

M11-630H

M11-800S

M11-800H

Numero del polo

1, 2, 3, 4

2, 3, 4

3, 4

3, 4

3, 4

3, 4

Corrente nominale (A)

10, 16, 20, 32, 25, 40,

50,63, 80, 100, 125

63, 80, 100, 125, 140, 160

100, 125, 140, 160,

180.200, 225, 250

250.315.350.400

250, 315, 350, 400, 500, 630

500, 630, 700, 800,1000,1250

Tensione nominale (V)

AC400V

AC400V

AC400V

AC400V

AC400V

AC400V

Tensione di isolamento nominale (V)

CA 1000 V

CA 1000 V

CA 1000 V

CA 1000 V

CA 1000 V

CA 1000 V

Interruzione per cortocircuito

capacità (KA)Icu/Ics

AC400V

10/15

18/15

25/18

20/15

25/18

35/25

25/15

25/18

35/25

35/25

50/35

35/25

50/35

50/35

65/65

Numero del ciclo operativo

Vita elettrica

6000

3000

3000

2000

2000

1500

Vita meccanica

9000

7000

7000

4000

4000

4000

Dim del contorno (mm)

1P

25-130-68-90

-

-

-





a-b-c-ca

2P

50-130-68-90

60-155-68-90

60-155-88-115





3P

75-130-68-90

90-155-68-90

90-155-88-115

105-165-68-92

105-165-88-115

140-257-103-155

140-257-103-155

210-275-103-155

4P

100-130-68-90

120-155-68-90

120-155-88-115

140-165-68-92

140-165-88-115

184-257-103-155

184-257-103-155

280-275-103-155

Peso (kg)

1P

0.32

-

-

-





2P

0.5

0.55

1

1.1

1.5

1.7

5.5

5.7

9.5

3P

0.55

0.65

1.1

1.2

1.9

2.1

7

7.5

12.5

4P

0.65

0.8

1.4

1.5





Dispositivo di comando elettrico (MD)

Maniglia di manovra di guida esterna

Rilascio automatico

Di tipo elettromagnetico termico

Di tipo elettromagnetico termico

Di tipo elettromagnetico termico


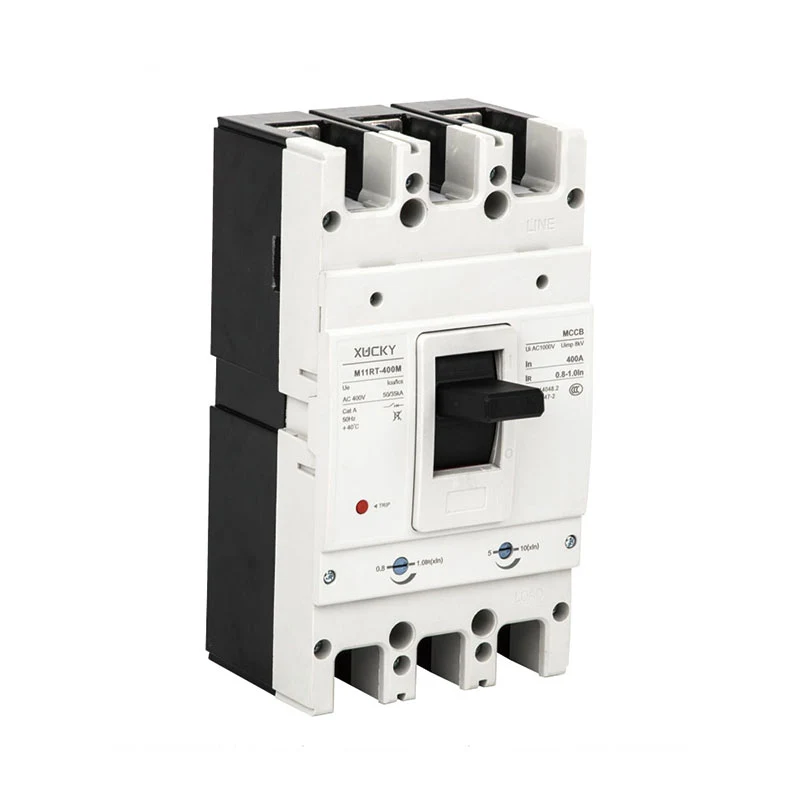

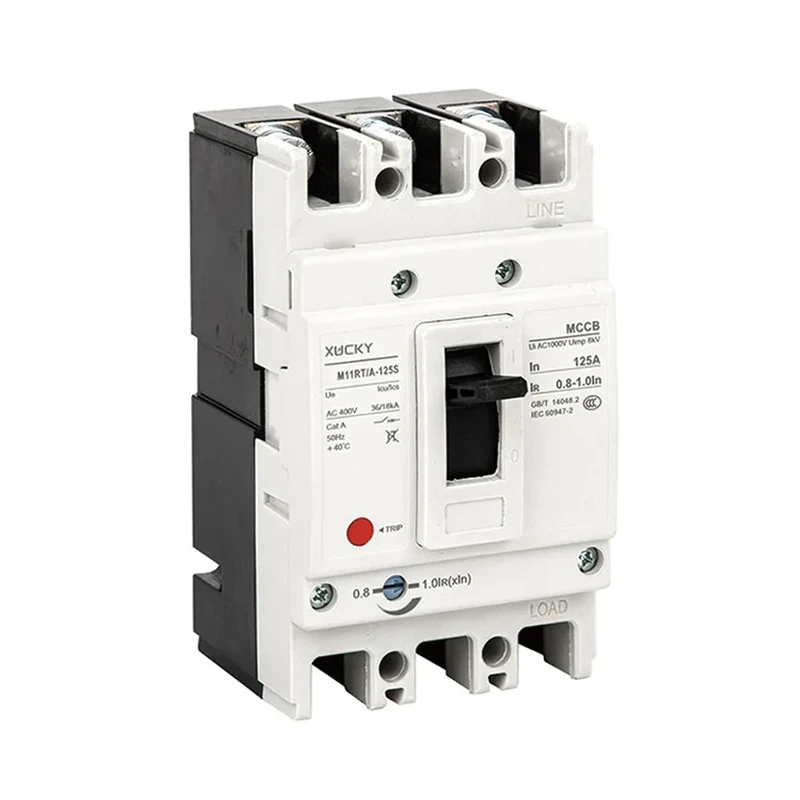

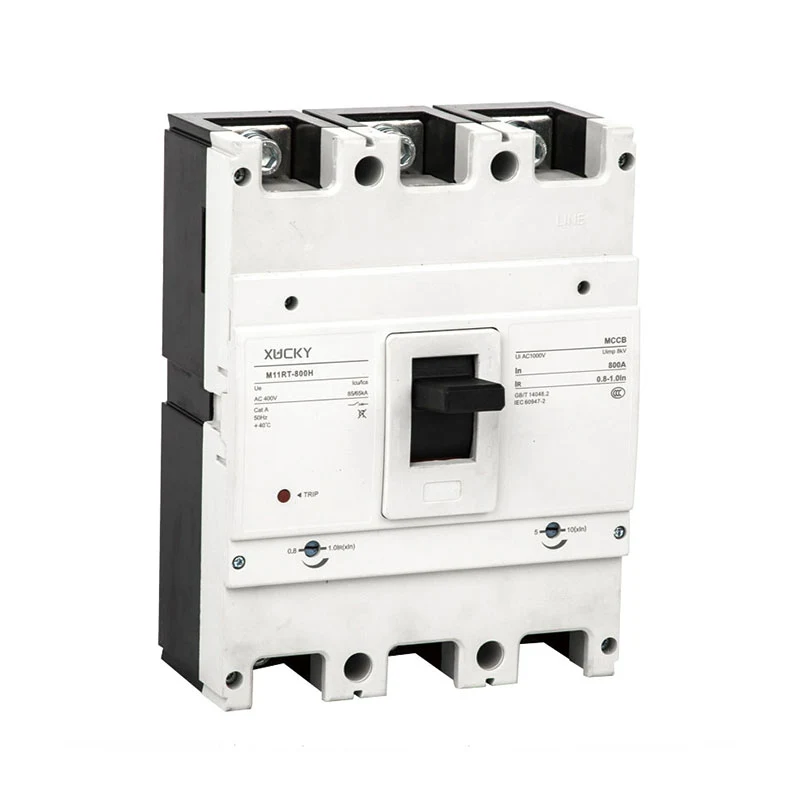

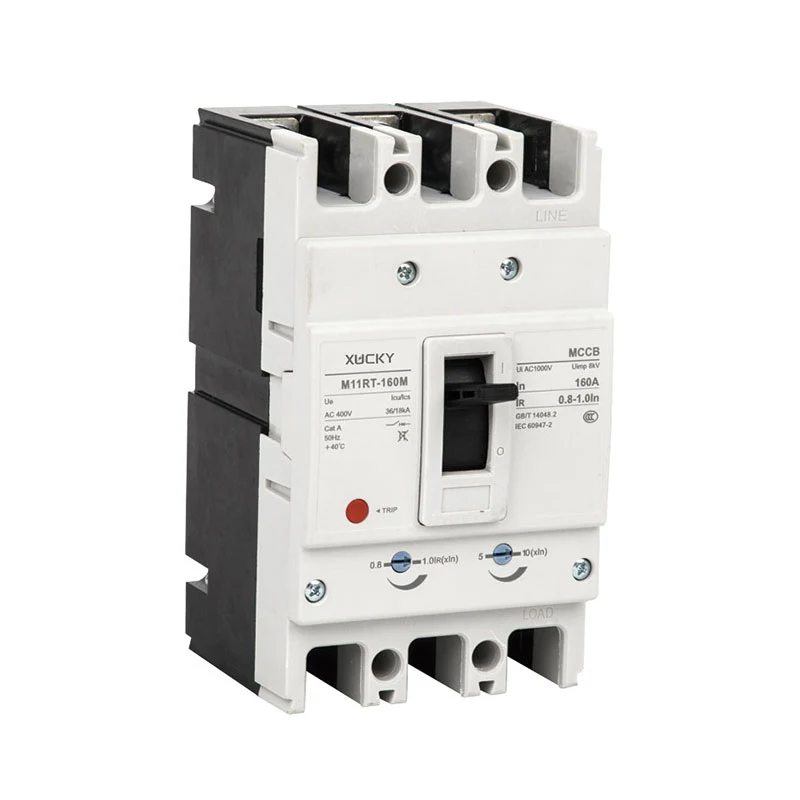

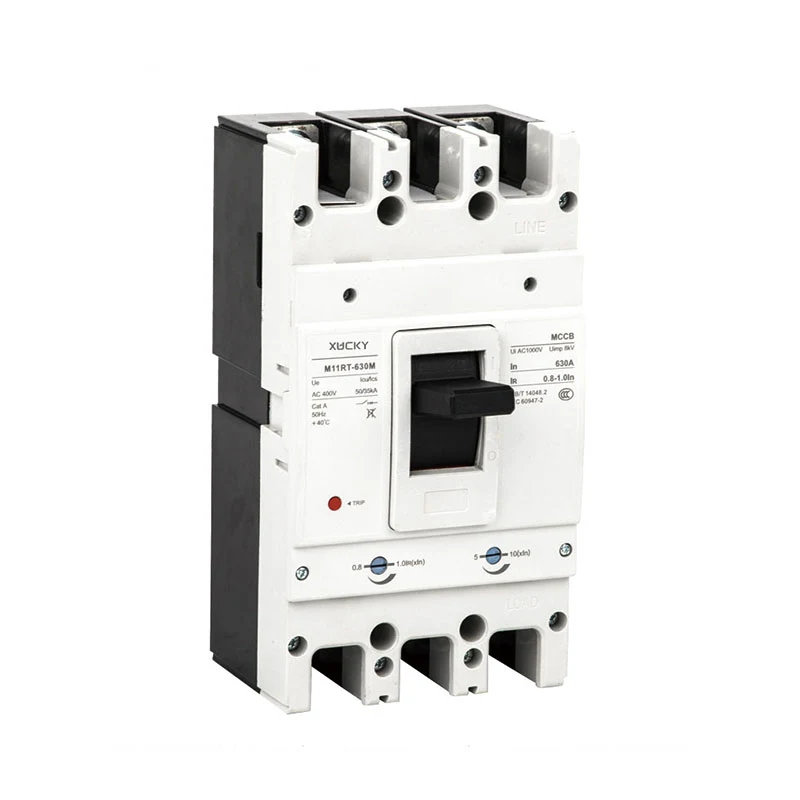

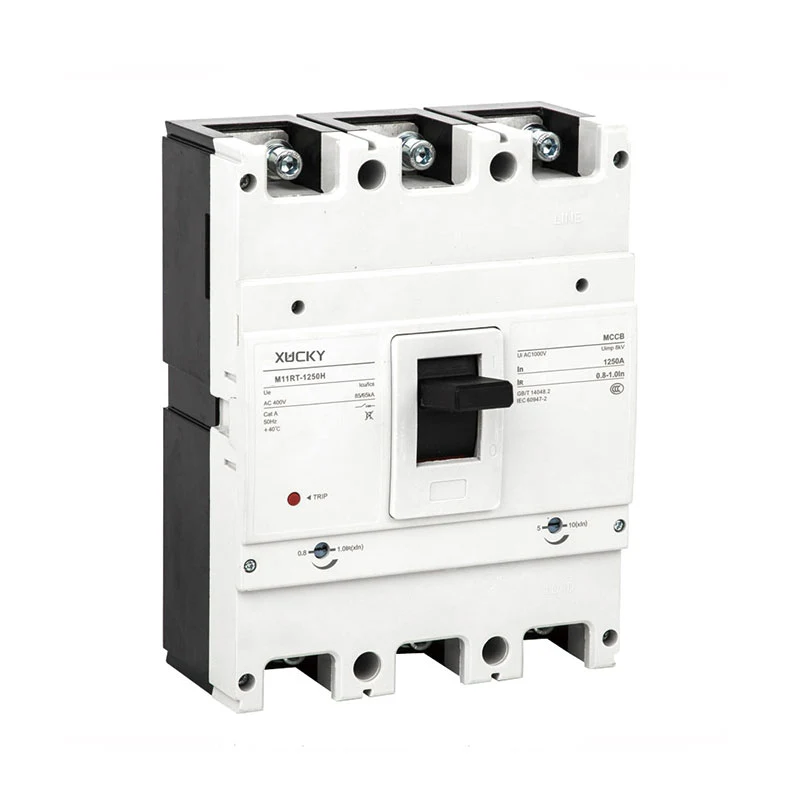

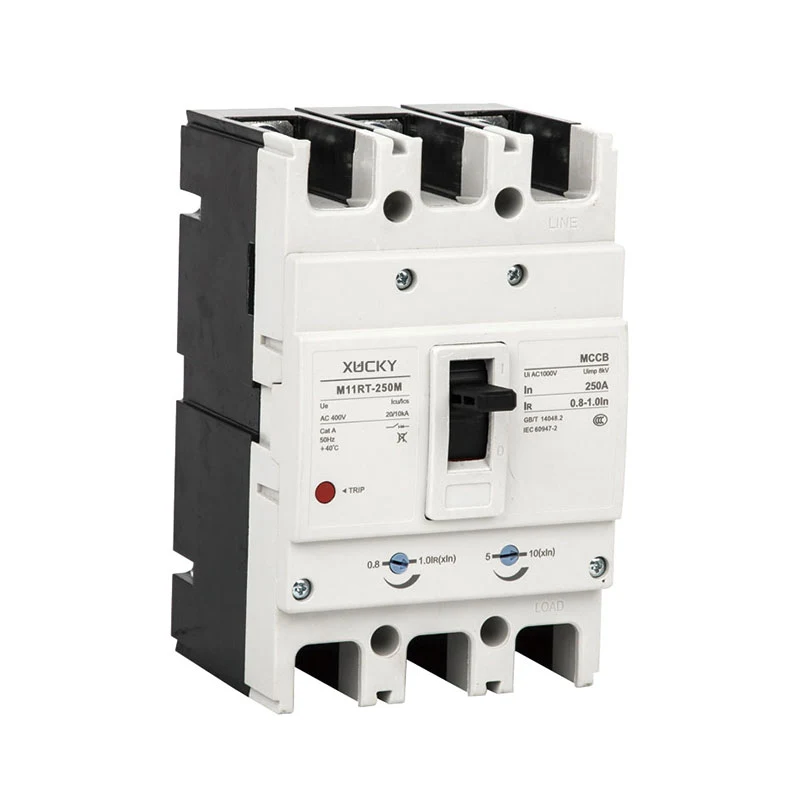

M11RT termoregolabile e magnetico

scheda tecnica regolabile (TAMA).

Corrente di telaio (A)

160

250

400

630

1250

Modello

M11RT-160S

M11RT-160H

M11RT-250S

M11RT-250H

M11RT-400S

M11RT-400H

M11RT-630S

M11RT-630H

M11RT-1250S

M11RT-1250H

Numero del polo

3, 4

3, 4

3, 4

3, 4

3, 4

Corrente nominale (A)

20-25, 25-32, 32-40, 40-50, 50-63,

100-125, 125-160, 160-200, 200-250A

200-250, 250-320,320-400

400-500, 500-630

630-800,800-1250

63-80,80-100, 100-125A, 125-160A

AC400V

AC400V

AC400V

Tensione nominale (V)

AC400V

AC400V

CA 1000 V

CA 1000 V

CA 1000 V

Tensione di isolamento nominale (V)

CA 1000 V

CA 1000 V

35/25

50/35

35/25

50/35

50/35

65/50

Potere di interruzione in cortocircuito

(KA)Icu/Ics

AC400V

25/18

35/25

25/18

35/25

2000

2000

1500

Numero del ciclo operativo

Vita elettrica

3000

3000

4000

4000

4000

Vita meccanica

7000

7000

1000

1000

1000

Dim. contorno(mm) a-b-c-ca





3P

90-155-68-90

90-155-88-115

105-165-68-92

105-165-88-115

140-257-103-155

140-257-103-155

210-275-103-155

4P

120-155-68-90

120-155-88-115

140-165-68-92

140-165-88-115

185-257-103-155

185-257-103-155

280-275-103-155





Peso (kg)

3P

1

1.1

1.5

1.7

5.5

5.7

9.5

4P

1.1

1.7

1.9

2.1

7

7.5

12.5

Dispositivo di comando elettrico (MD)

Guida esterna

maniglia di manovra

Rilascio automatico

Di tipo elettromagnetico termico

Di tipo elettromagnetico termico


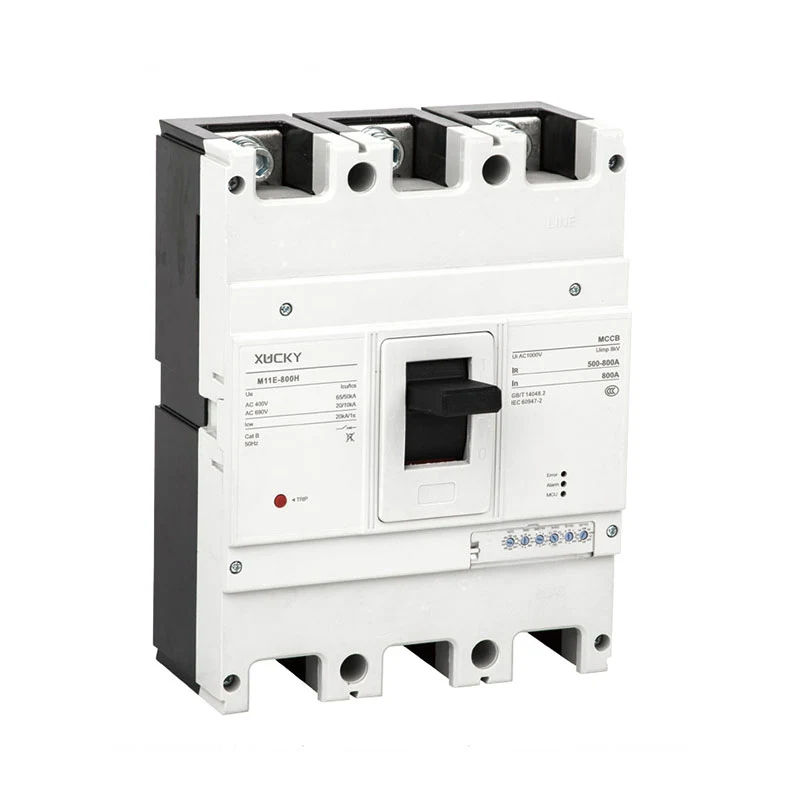

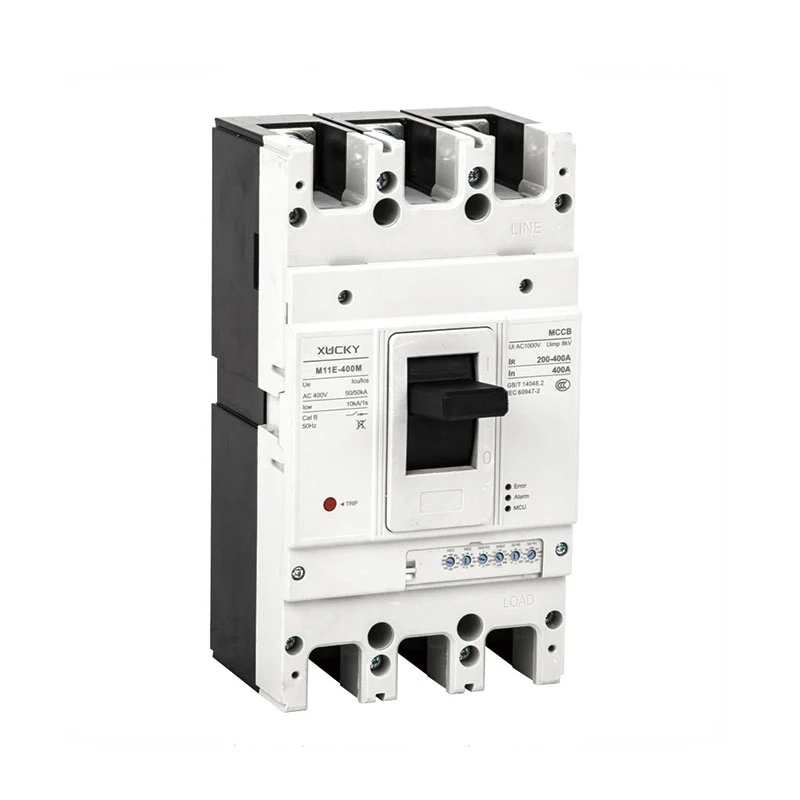

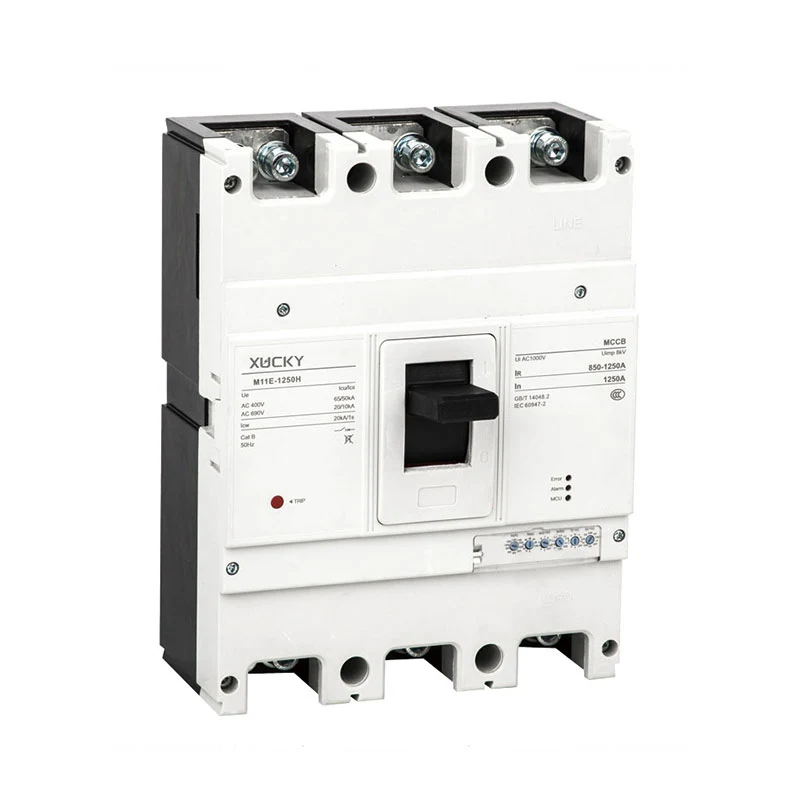

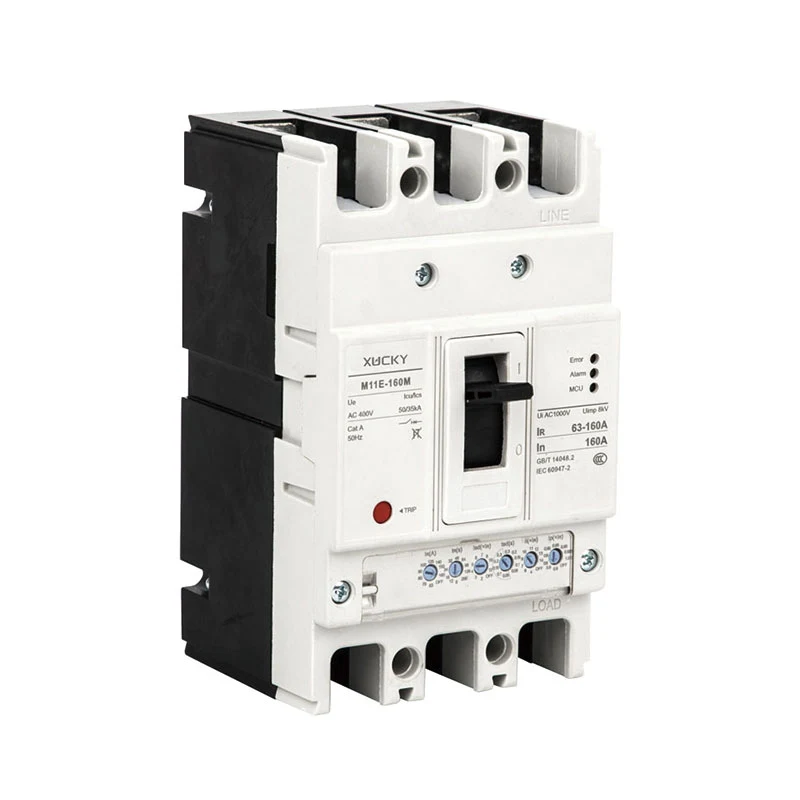

M11E Scheda tecnica interruttore automatico di tipo elettronico






Corrente di telaio (A)

160

250

400

630

1250

Modello

M11E-160H

M11E-250H

M11E-400H

M11E-630H

M11E-1250H

Numero del polo

3, 4

3, 4

3, 4

3, 4

3, 4

Corrente nominale (A)

16-32, 40-125,80-160

16-32,40-125,80-160,100-250

200-400

200-400,300-630

400-800,800-1250

Tensione nominale (V)

AC400V

Tensione di isolamento nominale (V)

CA 1000 V

Potere di interruzione di cortocircuito (KA) Icu/Ics

AC400V

35/25

35/25

50/35

50/35

65/50

Numero del ciclo operativo

Vita elettrica

1500

1000

1000

1000

1000

Vita meccanica

7000

7000

4000

4000

4000

Dim. contorno(mm) a-b-c-ca


3P

90-155-88-115

105-165-88-115

140-257-103-155

140-257-103-155

210-257-103-155

4P

90-155-88-115

140-165-88-115

185-257-103-155

185-257-103-155

280-257-103-155


Peso (kg)

3P

1.8

2.1

5.5

5.7

5.7

4P

2.3

2.6

7

7.5

7.5

Dispositivo di comando elettrico (MD)

Maniglia di manovra di guida esterna

Rilascio automatico

Tipo elettronico


Descrizione del pannello e delle funzioni

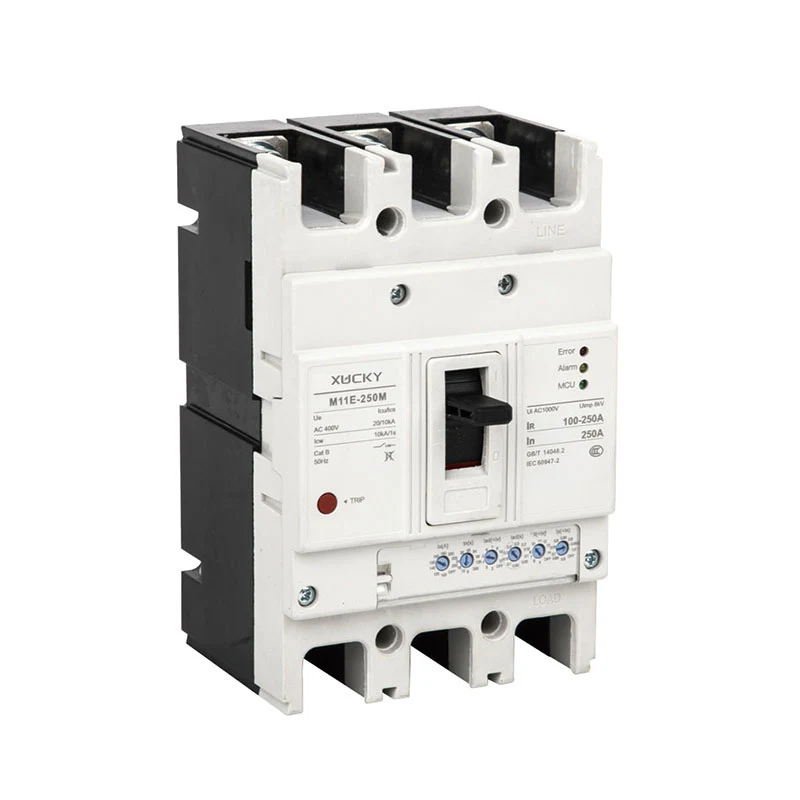

Pannello di rilascio intelligente


Manopola di regolazione del pannello come segue in sequenza

● IR(A) Isd(x IR) Ii(x IR)

● IR: corrente di impostazione intervento con ritardo lungo per sovraccarico; Isd: Corrente di regolazione intervento ritardato per cortocircuito;

● Ii: Corrente di regolazione intervento istantaneo in cortocircuito;


I restanti parametri sono impostati per impostazione predefinita o impostati tramite comunicazione remota, come segue

● tR: tempo di impostazione del ritardo lungo per sovraccarico, impostazione di fabbrica: 60 s;

● tsd: tempo di impostazione del ritardo di cortocircuito, impostazione di fabbrica: 0,1 s;

● Ip: corrente di impostazione del preallarme di sovraccarico, impostazione di fabbrica: 0,85*IR;


Porta di comunicazione intelligente (COM)

1: Ingresso alimentazione DC24V (+)

6:485B-

2: Ingresso alimentazione DC24V(-)

7:Terminale comune di chiusura e apertura del comando elettrico

3:485A+

8: Chiusura e apertura del terminale comune del comando elettrico

4:485A+

9:Apertura del comando elettrico

5:485B-

10:Chiusura del comando elettrico


Pannello Con Protezione Corrente Differenziale





Tag caldi: Interruttore automatico scatolato M11, Cina, produttore, fornitore, fabbrica
Invia richiesta
Informazioni di contatto
Ci impegniamo a fornire ai clienti prodotti di qualità. Richiedi informazioni, campioni e preventivi, contattaci!
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
