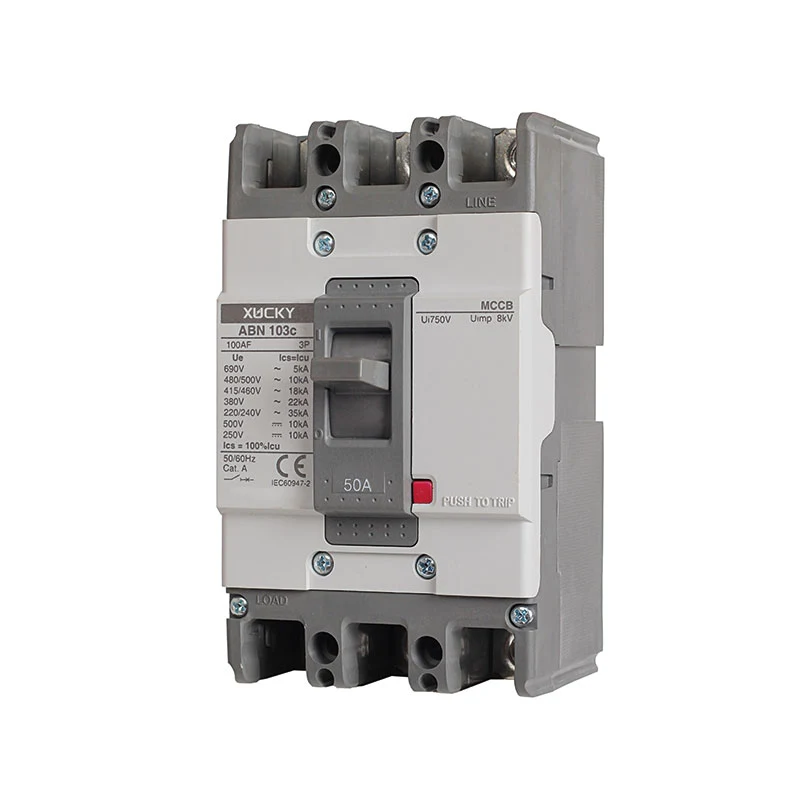

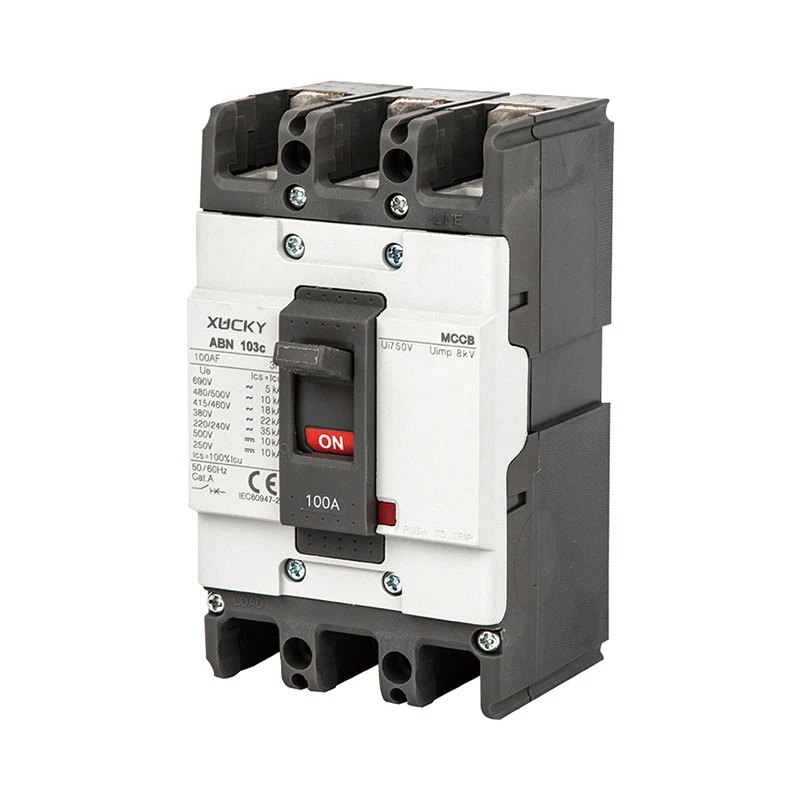

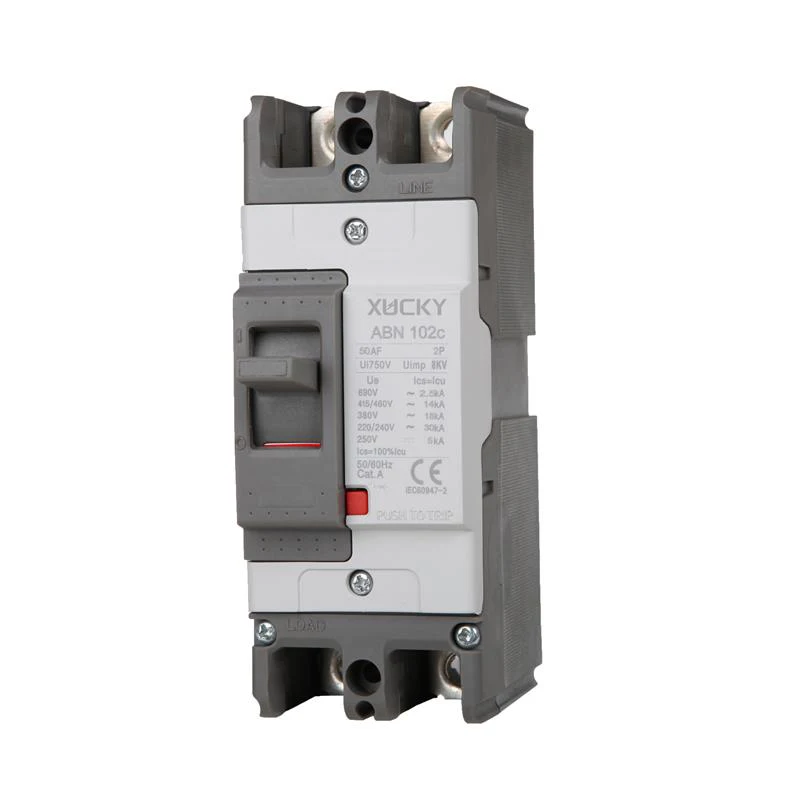

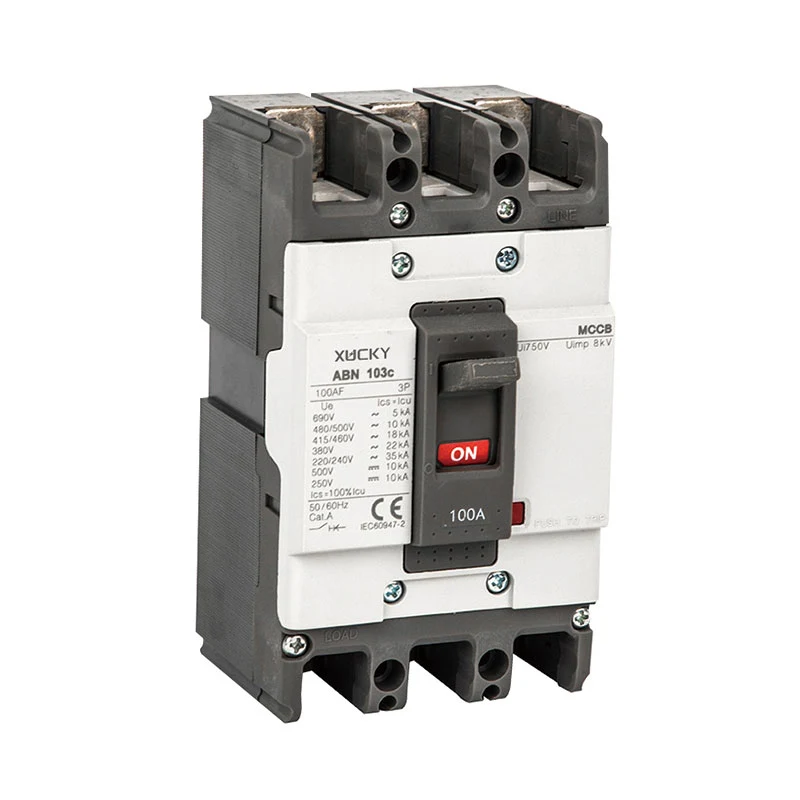

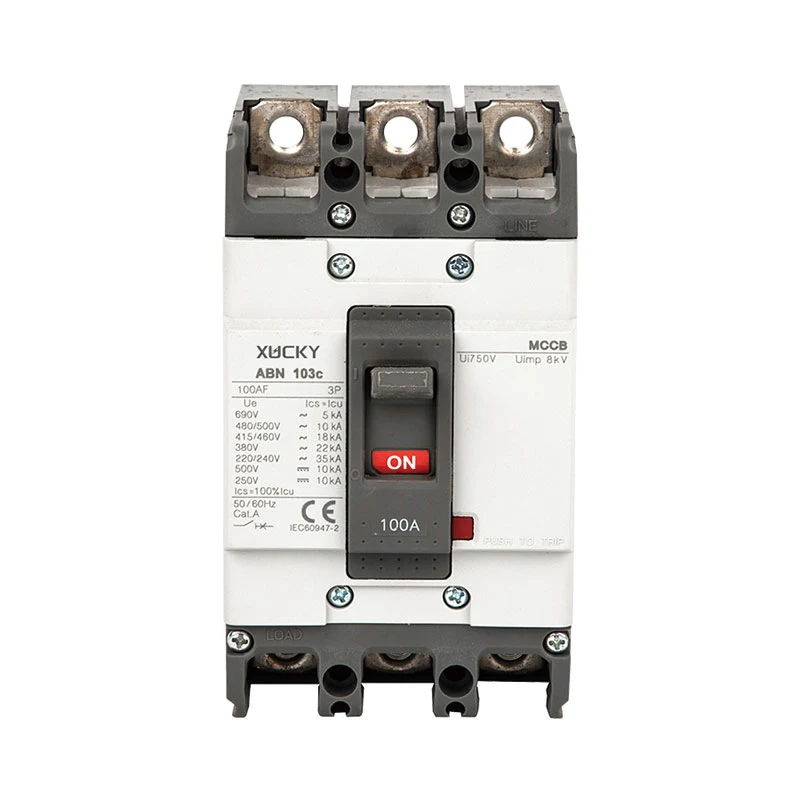

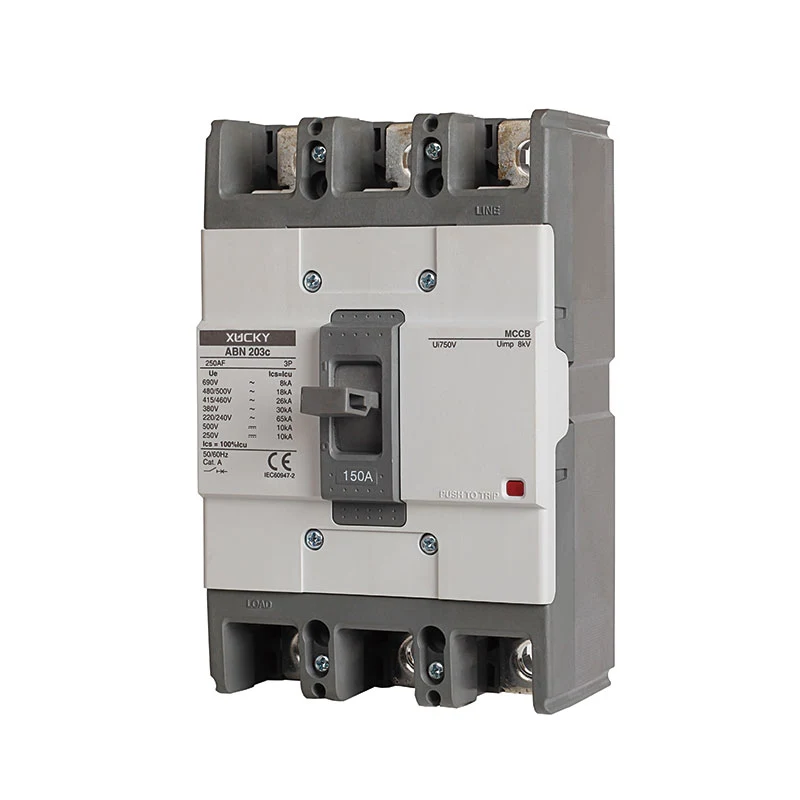

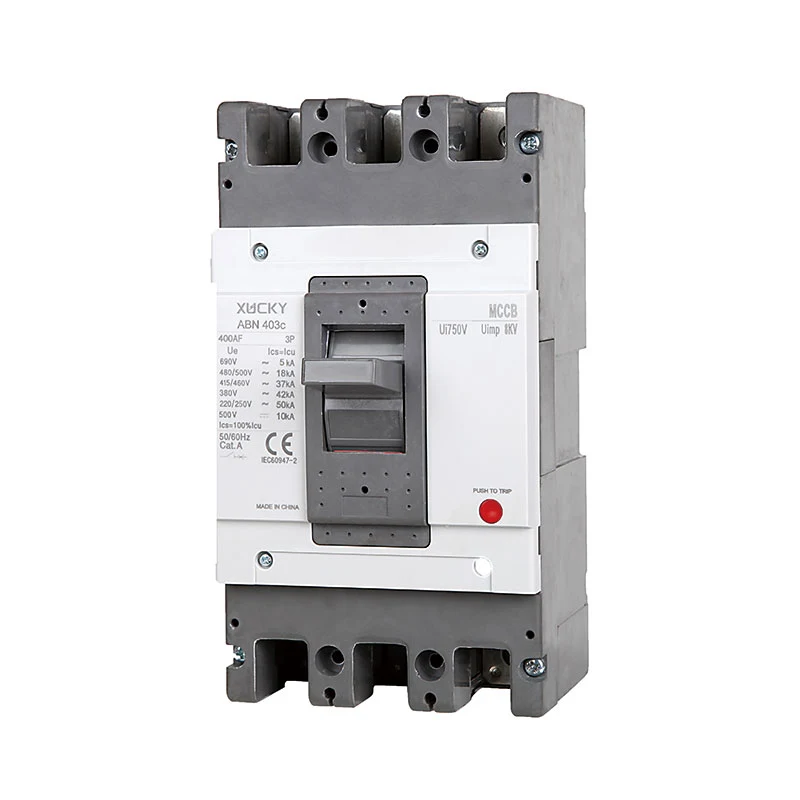

Interruttore automatico scatolato M8

XUCKY Electric è un produttore ed esportatore leader in Cina specializzato in interruttori automatici scatolati M8 ampiamente conosciuti come MCCB serie ABN. Disponiamo di una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

L'interruttore automatico scatolato M8 può essere utilizzato per la conversione della linea e del motore con avviamento sporadico. Può anche essere collegato per installare gli accessori che hanno funzione di protezione per evitare perdite di tensione, sottotensione. Il prodotto può installare una linea di collegamento con il pannello anteriore e posteriore, può anche equipaggiare apparecchi di comando manuali o apparecchi di comando a motore per il controllo a distanza.

DI		50 AF	100 AF	250 AF
Tipo		Tipo N	Tipo N	Tipo N
Tipo e Polo	3 poli	ABN53C	ABN103C	ABN203C
Corrente nominale,In	A	15.20.30.40.50	15.20.30.40.50.60.75.100	100.125.150.175.200.225.250
Tensione operativa nominale, Ue	AM(V)	690	690	690
	CC(V)	500	500	500
Tensione di isolamento nominale, Ui	V	750	750	750
Tensione nominale di tenuta ad impulso, Uimp	kV	8	8	8
Capacità di interruzione nominale in cortocircuito (Icu) kA (Sym), KSC8321, IEC 60947-2
AC	690 V	2.5	5	8
	480/500V	7.5	10	18
	415/460V	14	18	26
	380 V	18	22	30
	220/250 V	30	35	65
DC	500 V (3 poli)	5	10	10
	250 V (2 poli)	5	10	10
Ics=%xIcu		100	100	100
Dimensioni (mm)	LxAxP	75x130x60mm	75x130x60mm	105x165x60 mm
	a	75	75	105
	b	130	130	165
	c1	60	60	60
	c2	64	64	64
	d	82	82	87
Peso,kg	Standard	0.7	0.7	1.2

Valori nominali degli interruttori automatici scatolati

Gli interruttori automatici scatolati (MCCB) hanno una varietà di valori nominali che ne determinano le prestazioni e l'idoneità per diverse applicazioni. Alcuni dei principali valori nominali degli interruttori automatici scatolati includono:

• Corrente nominale (In)è il valore eccedente quando la protezione da sovraccarico raggiunge il punto critico. È possibile modificare questi valori in MCCB.
• Corrente di quadro nominale (Inm)è il valore di capacità massima dell'MCCB e ne determina la forma fisica.
• Tensione di isolamento nominale (Ui)è la corrente massima che gli MCCB possono gestire come evidenziato dai test condotti. È maggiore della tensione di lavoro nominale per fornire un margine di sicurezza assegnato durante l'uso.
• Tensione di lavoro nominale (Ue)è la tensione operativa ininterrotta dell'MCCB. Questo è solitamente uguale o vicino al livello standard della tensione del sistema.
• Potere di interruzione operativo in cortocircuito (Ics)è la corrente di guasto massima che l'MCCB può far scattare senza danni permanenti. È possibile continuare a utilizzare l'MCCB dopo un'interruzione per guasto, purché non superi i limiti.
• Vita meccanicaè il numero di volte in cui è possibile azionare manualmente il dispositivo prima che si verifichi un malfunzionamento. La vita elettrica è il numero stimato di volte in cui l'MCCB può intervenire prima che diventi completamente inutilizzabile.

Vantaggi:

● Prestazioni elevate: la serie M8 ABN è nota per il suo elevato potere di interruzione, garantendo prestazioni affidabili anche in condizioni di guasto gravi.

● Durata: realizzati con materiali di alta qualità e processi di produzione avanzati, questi interruttori automatici offrono una lunga durata e una struttura robusta.

● Sicurezza: sono conformi agli standard di sicurezza internazionali, garantendo agli utenti la tranquillità di sapere che i loro sistemi elettrici sono protetti.

● Versatilità: adatto per un'ampia gamma di applicazioni, inclusi ambienti industriali, commerciali e residenziali.

● Conveniente: la progettazione efficiente e il funzionamento affidabile aiutano a ridurre i costi complessivi associati alla manutenzione dell'impianto elettrico e ai tempi di inattività.
