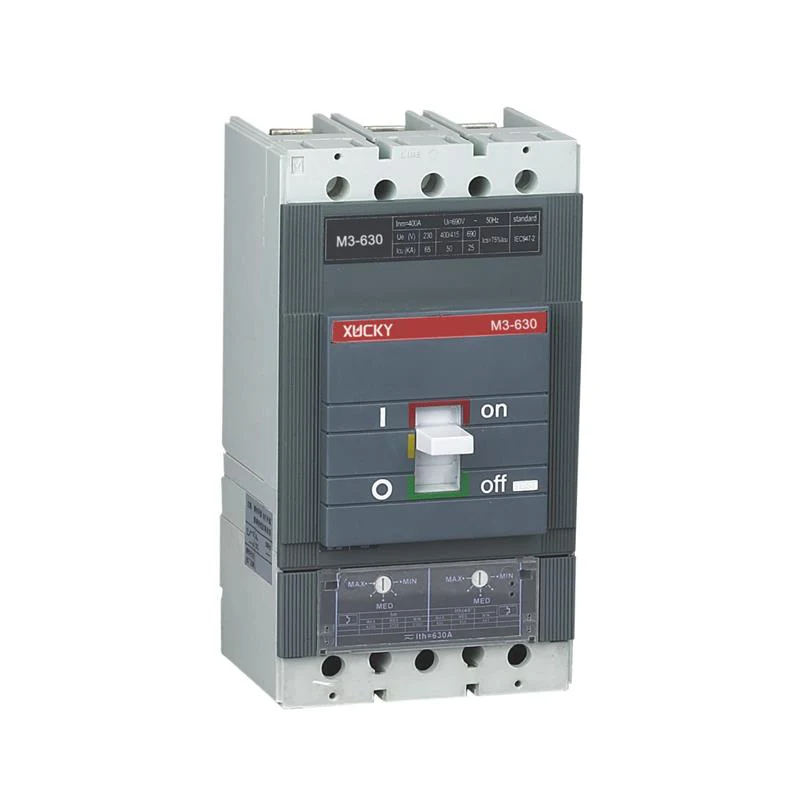

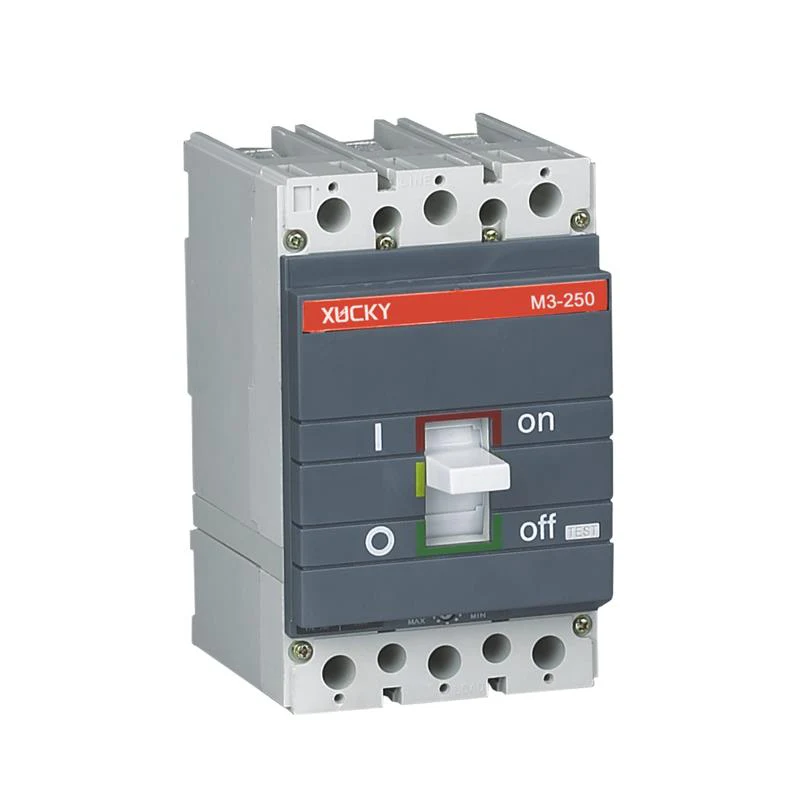

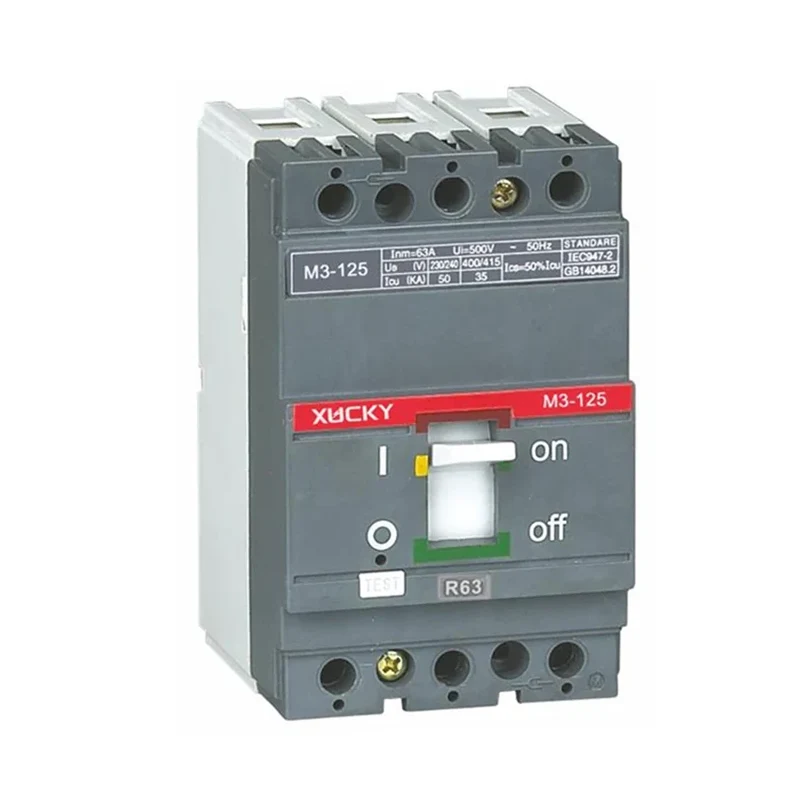

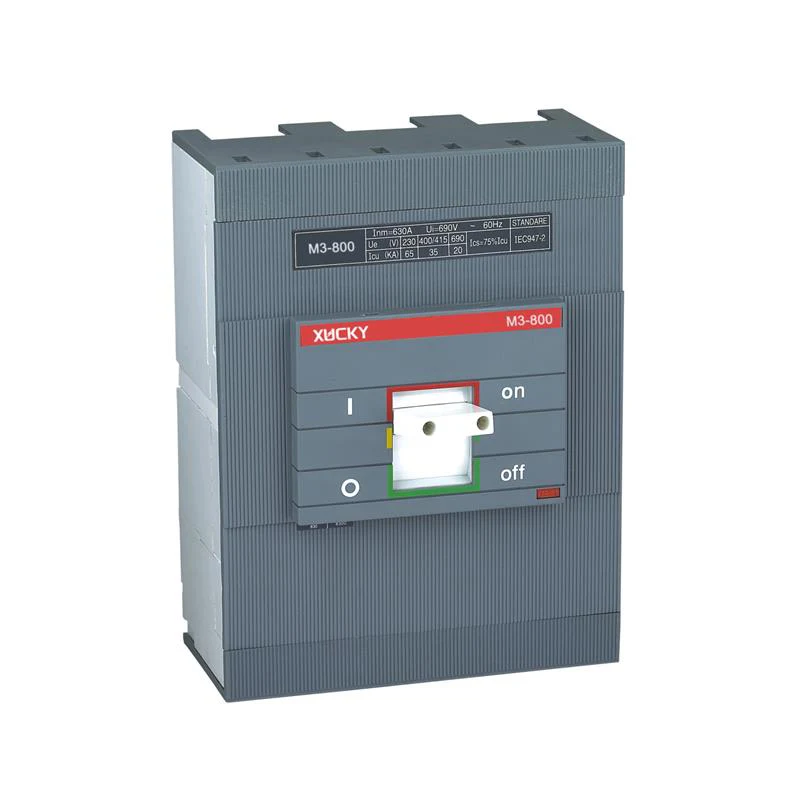

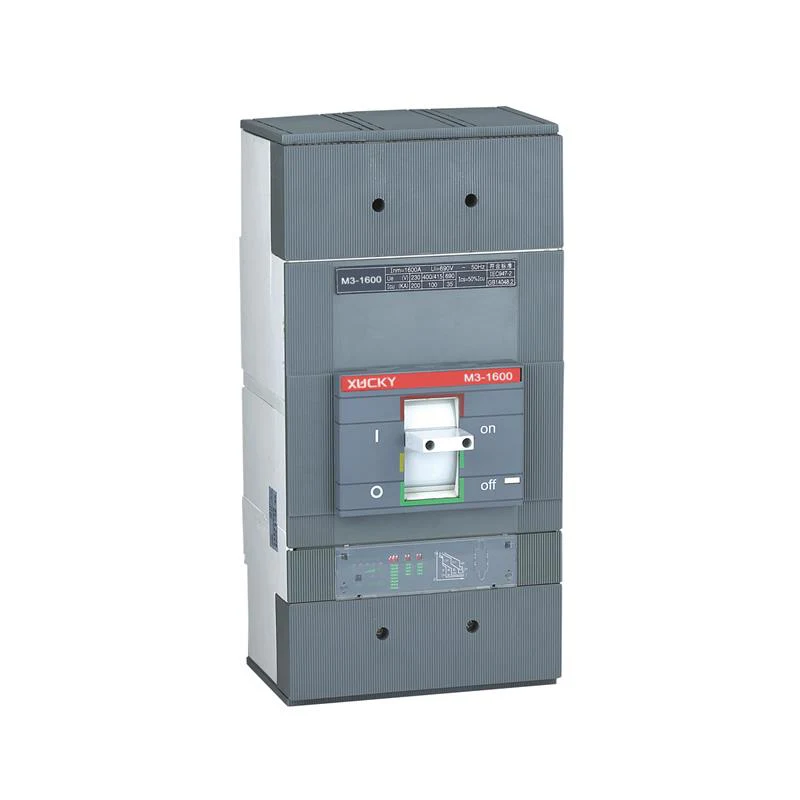

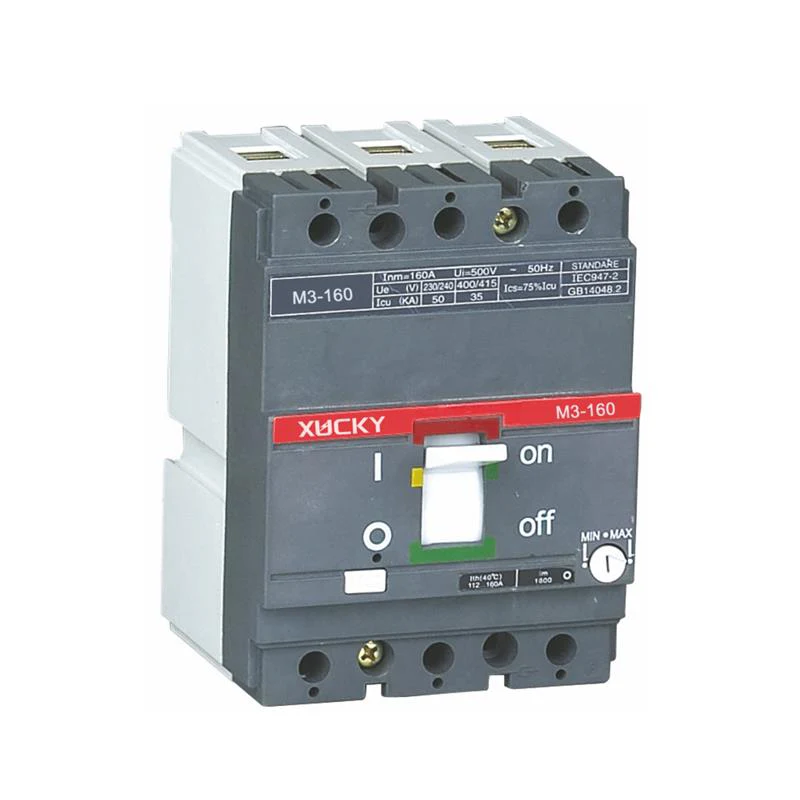

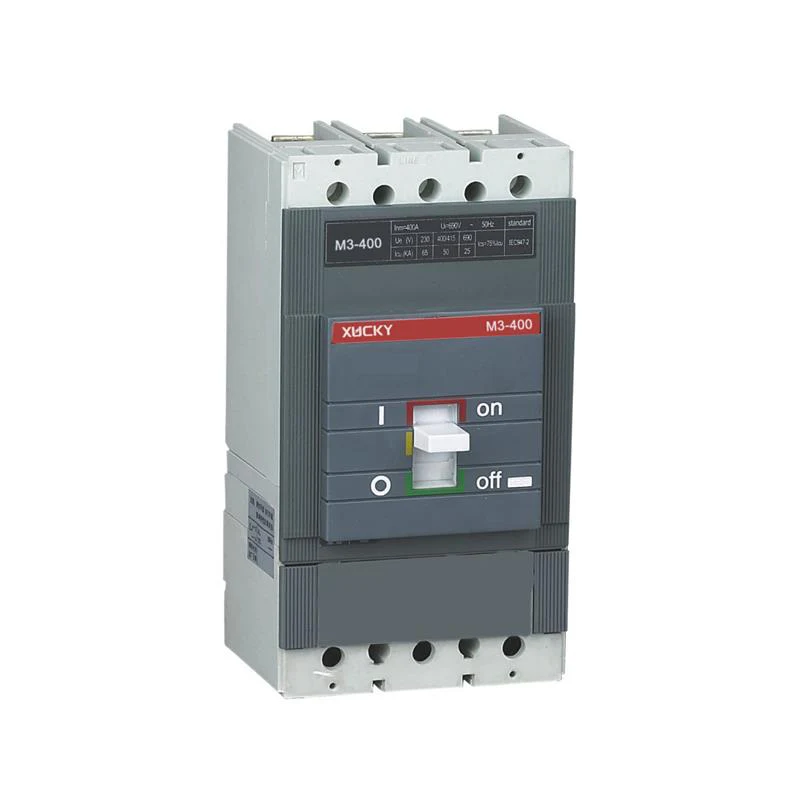

Interruttore automatico scatolato M3

Cina XUCKY Electric personalizzato 1P, 2P, 3P, 4P 400V / 415V Interruttore automatico scatolato di alta qualità con certificato ASTA, KEMA, SEMKO, CE, CB, ROHS.

Gli interruttori automatici scatolati M3 sono destinati alla conduzione di corrente in modalità normale e alla disattivazione in caso di cortocircuiti, sovraccarico, strappi inammissibili, nonché attivazione operativa e sgancio di parti del circuito elettrico. Sono progettati per l'uso in unità elettriche con tensione operativa limitata a 400 V per corrente nominale da 12,5 a 1600 A.

Corrispondono ai requisiti delle norme EN 60947-1, EN 60947-2

Interruttori magnetotermici:

Funzione di protezione termica: (per protezione in condizioni di sovraccarico)

Il bimetallo, che fornisce protezione termica, consiste nella combinazione di due metalli con diversi coefficienti di dilatazione sotto calore. Quando il bimetallo viene riscaldato, si piega verso il metallo con minore estensione. In questo modo, una tacca che aiuta l'apertura del meccanismo dell'interruttore viene rilasciata per disabilitare l'interruttore. La velocità di flessione del bimetallo è direttamente proporzionale alla dimensione della corrente che passa attraverso l'interruttore. Perché l'aumento della corrente significa aumento del calore. In questo modo, la funzione di protezione da sovracorrente dell'interruttore è soddisfatta dal bimetallo a correnti di carico superiori alla corrente nominale

Funzione di protezione magnetica (per protezione in condizioni di cortocircuito)

Un'altra funzione dell'interruttore è quella di proteggere il circuito collegato dai cortocircuiti. Il cortocircuito può verificarsi a causa del contatto delle fasi tra loro o del contatto fase-terra. Poiché in caso di cortocircuito attraverso i cavi passerà una corrente molto elevata, l'energia del sistema dovrebbe essere interrotta in un tempo più breve grazie alla protezione termica. L'interruttore deve eseguire un'apertura istantanea per proteggere il carico a cui è collegato. L'elemento che svolge questa funzione è un meccanismo di apertura meccanico che funziona con la magnetizzazione causata dall'area magnetica formata dalla corrente di cortocircuito

Vantaggi

● Facile installazione indipendente dei dispositivi ausiliari:

▷ Contatto di allarme;

▷ Contatto ausiliario;

▷ Sganciatore sotto tensione;

▷ Sganciatore a lancio di corrente;

▷ Comando a maniglia;

▷ Comando elettrico;

▷ Dispositivo a innesto;

▷ Dispositivo estraibile.

● Il set standard di ciascun interruttore è composto da sbarre di collegamento o capicorda, separatori di fase, un set di viti e dadi per il montaggio su un pannello di installazione.

● Con l'aiuto del morsetto speciale le unità 125 e 160 possono essere installate su una guida DIN.

● Il peso e le dimensioni di questi interruttori automatici sono inferiori del 10-20% rispetto a quelli suggeriti da altri produttori nazionali. Ciò consente il montaggio di scatole e pannelli più piccoli. Inoltre, le dimensioni ridotte consentono di sostituire i vecchi interruttori automatici con M3.

Applicazione

Gli interruttori automatici scatolati sono interruttori automatici di bassa tensione. Soddisfano le esigenze installative della piccola utenza fino alle grandi sottostazioni industriali e sistemi di distribuzione elettrica. Sono comunemente applicati in acciaierie, piattaforme petrolifere, ospedali, sistemi ferroviari, aeroporti, centri di calcolo, edifici per uffici, centri congressi, teatri, grattacieli e altre strutture su larga scala.

Parametri elettrici dell'interruttore automatico scatolato M3 MCCB

·Icu: test O-t-CO (O: manovra di apertura, CO: manovra di chiusura-apertura, t: durata di attesa)

·Ics:Test O-t-CO-t-CO(O:manovra apre,CO:manovra Chiude-Apre,t:Durata attesa)

Posizione ON/I: indica che i contatti dell'interruttore sono chiusi. In questa posizione, la leva dell'interruttore è nella posizione più alta

Posizione TRIP:Indica che l'interruttore è aperto a causa di un guasto (sovraccarico o cortocircuito). In questo caso, la leva dell'interruttore è nella posizione centrale tra le posizioni ON e OFF. Per portare l'interruttore, che è in posizione di sgancio, in posizione ON; spingere la leva dell'interruttore verso il basso come indicato dal segno OFF

L'interruttore deve essere impostato con un "clic". Successivamente, tirare la leva come mostrato dal segno ON per chiudere l'interruttore

Posizione OFF/0:indica che i contatti dell'interruttore sono aperti. In questo modo la leva dell'interruttore si trova nella posizione inferiore.

Parametri fisici dell'interruttore automatico scatolato M3 MCCB

Dimensioni dell'interruttore automatico scatolato MCCB
