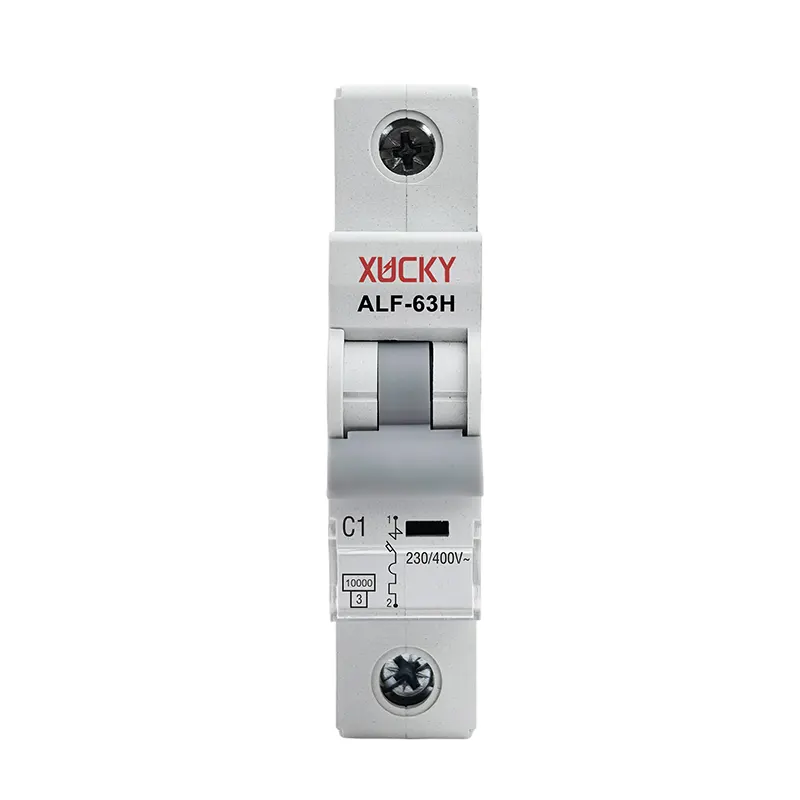

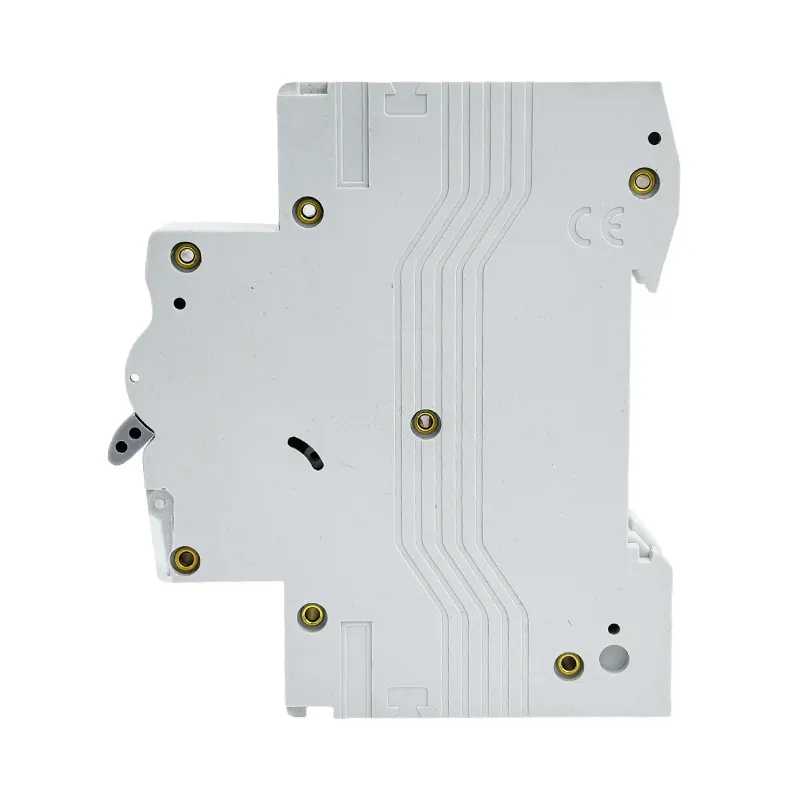

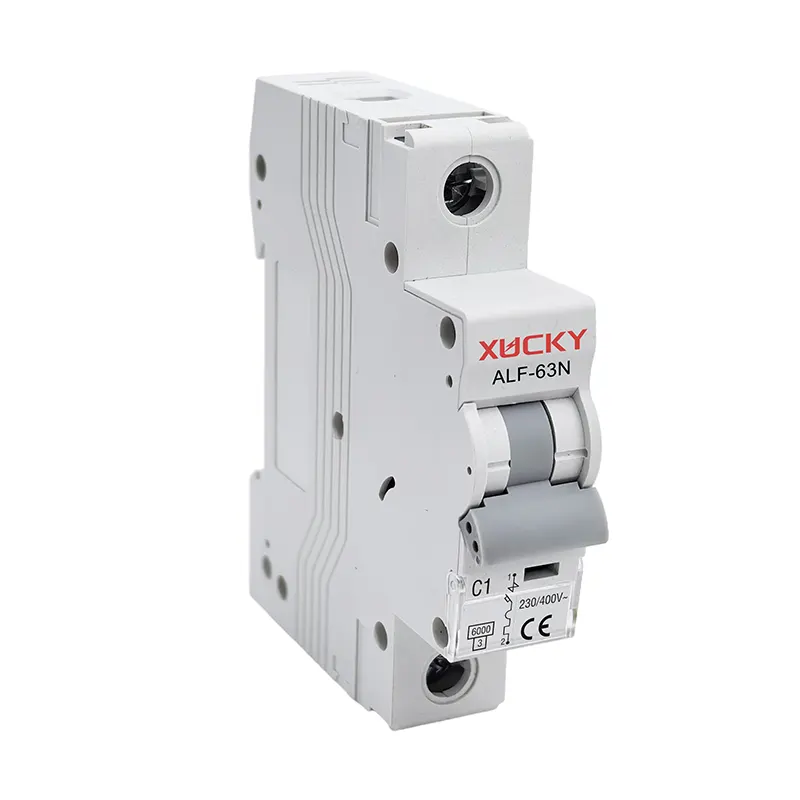

Interruttore in miniatura della serie ALF-63

Come produzione professionale, Xucky vorrebbe fornire un interruttore in miniatura della serie ALF-63 (MCB), è conforme allo standard IEC60898, MCB ha la caratteristica di prestazioni affidabili, una funzione protettiva precisa, un tempo di rilascio breve e un'elevata capacità di interruzione, anche un piccolo volume, è ampiamente utilizzato in e sovraccarico di contatore, quadro e apparetus elettrici.

Invia richiesta

Descrizione del prodotto

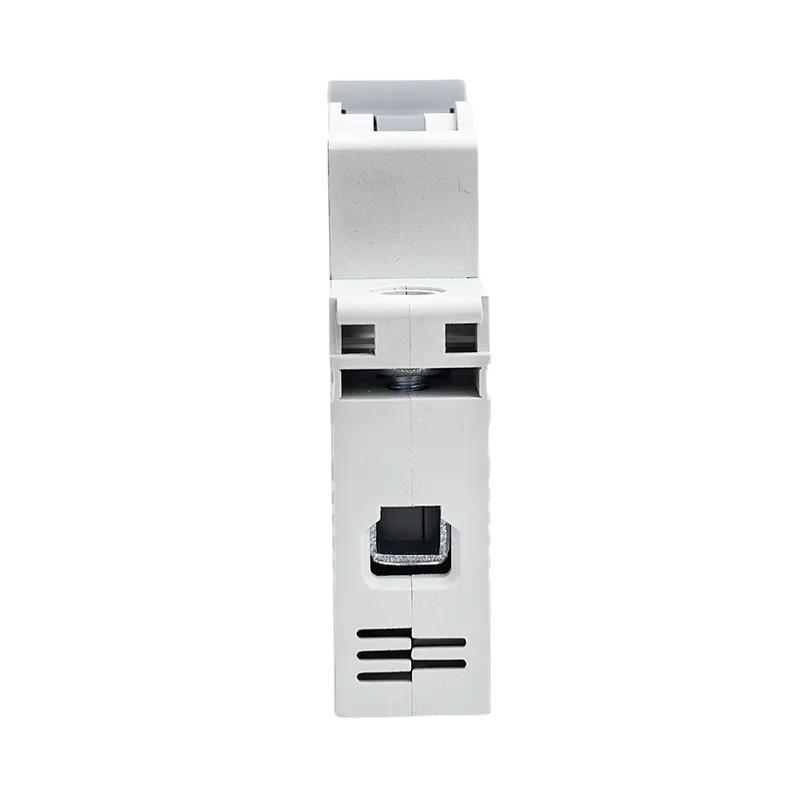

ALF-63NH Series Miniature Circuit Breaker

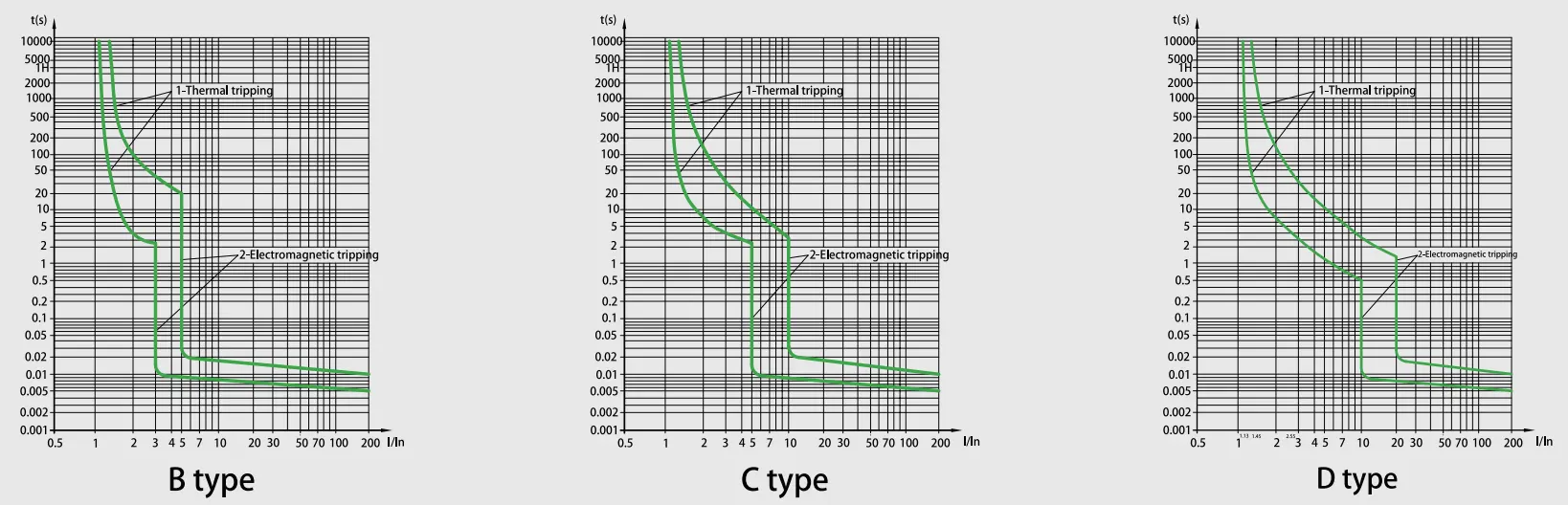

Curva caratteristica

ALF-63NH Series Miniature Circuit Breaker

Specifiche tecniche

Interruttore in miniatura della serie ALF-63
Standard	One/IEC60898-1
Capacità di rottura (ka)	6,10
Protezione	Contro il sovraccarico e il corto circuito
Corrente classificata (a) in	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensione nominale (V)	1PAC 230/400.240/415
Tensione nominale (V)	1p+N, 2p, 3p, 3p+N, 4PAC400/415
Contestazione di impulsi di tensione UIMP (KV)	4
Tensione di isolamento classificata UI (V)	500
CASS LIMITARE ENERGIA	3
Temperatura ambiente (℃)	-25 ~+40, umidità massima.95%
Limite operativo termico	1.13xln Nessun inciampare entro un'ora
Limite operativo termico	1.45xina inciampante entro un'ora
Magnertico operativo	B: (3-5) per favore, c: (5-10) per favore, d: (10-20) per favore
Numero di poli	1p, 1p+n, 2p, 3p, 3p+n e 4p
Tipo di viaggio	Rilascio termico/magnetico
Capacità terminale	16 mm² flessibile o 25 mm² rigido fino a 25A valutazioni
Capacità terminale	25 mm²flessibile o 35 mm²igido da 32A a 63A Valutazioni
Grado di protezione	IP20
Installazione	Montaggio su binario DIN da 35 mm

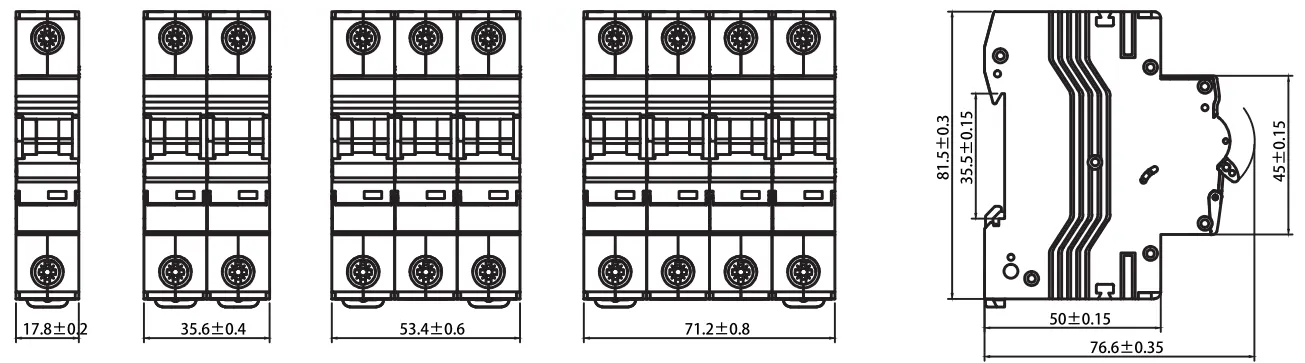

Larghezza	17,8 mm per palo

Caratteristica di rilascio dell'interruttore

NO.	Corrente nominale del rilascio (a)	Stato iniziale	Corrente di prova	Tempo specificato	Risultato da ottenere	Osservazioni
1	1-63	stato freddo	1.13in	T≤1h	Non Trip
2	1-63	Al test precedente	1.45ln	t <1h	viaggio	Impostazione della corrente fino al valore specificato costantemente in 5s
3	In≤32	stato freddo	2.55in	1s	viaggio
3	In> 32	stato freddo	2.55in	1s	viaggio
4	1-63	stato freddo	3in	T≤0.1s	Non Trip	Tipo b
			5 pollici	T <0,1S	viaggio	Tipo b
			5in 10ln	T≤0.1s	Non Trip	Tipo C.
			10 pollici	T <0,1S	viaggio	Tipo C.
			20ln	T≤0.1s	Non Trip	Tipo d
				T <0,1S	viaggio	Tipo d

Endurance (Operations)

Categoria	Cicli di funzionamento	Frequenza operativa	Corrente nominale
Resistenza elettrica	4000	240/h	1-32
		120/h	40-63
Resistenza meccanica	10000	240/h	1-63

Caratteristiche

1. Capacità di rottura di cortocircuito ultra-alta

La tecnologia di controllo ARC avanzata raggiunge una maggiore capacità di interruzione rispetto agli standard del settore, garantendo che l'interruttore in miniatura della serie ALF-63 (MCB) fornisca una protezione affidabile per i sistemi elettrici di livello industriale in condizioni di guasto estremo.

2. Interfaccia di connessione a doppia modalità

Il design integrato di terminale ibrido supporta il docking di buste rigido e il blocco dei cavi flessibili. L'interruttore in miniatura della serie ALF-63 (MCB) può adattarsi a vari scenari di installazione senza strumenti, riducendo al contempo il tempo di cablaggio del 40%.

3. Meccanismo di archiviazione energetica per la longevità

L'interruttore in miniatura della serie ALF-63 (MCB) ha un sistema operativo assistito a molla con 10.000 cicli meccanici Endurance, con una tecnologia di completamento dell'usura

4. Assedanced Composite Enclosure

con con le proprietà di arco integrate per eventi di guasto integrati a retarcant, resistenti al calore e a prova di impulso per eventi di guasto contenuti.

5. Topologia dinamica di limitazione della corrente

La soppressione dell'energia di leT-through intelligente riduce le correnti di guasto del picco del 65-80%, consentendo l'ottimizzazione delle specifiche del dispositivo a valle con un potenziale di riduzione dei costi complessivi del sistema del 30%.
