Dispositivo di protezione contro le sovratensioni SPD

Ambito di applicazione

Dispositivo di protezione da sovratensione XUCKY SPD, dispositivo di protezione da sovratensione modulare di grande corrente serie B, C, D, utilizzato per sistemi di alimentazione CA 50/60 Hz, TT, IT, TN-S, TN-C, TN-C-S di tensione nominale 380 V e inferiore, per proteggere la rete elettrica causata da fulmini o sovratensioni. Il design si basa su IEC61643-1, può scaricare la corrente di fulmine da 100 kA, la custodia è installata su una guida elettrica da 35 mm, il dispositivo di distacco sarà automaticamente fuori dalla rete elettrica, nel frattempo l'indicatore di stato passa da verde a rosso. Il dispositivo di protezione contro le sovratensioni SPD ha modalità di protezione di modalità comune (MC) e modalità differenziale (MD).

Il dispositivo di protezione contro le sovratensioni SPD è conforme ai requisiti dello standard IEC61643-1.

La funzione del dispositivo di protezione contro le sovratensioni

Il dispositivo di protezione da sovratensione SPD utilizza un varistore di eccellente qualità non lineare, in condizioni normali il dispositivo di protezione da sovratensione è in uno stato di alta resistenza, la corrente di dispersione è quasi pari a zero, per garantire la normale alimentazione del sistema di alimentazione. Quando si verifica la sovratensione del sistema di alimentazione, il dispositivo di protezione da sovratensione conduce immediatamente, in nanosecondi, l'ampiezza del limite di sovratensione nell'ambito di lavoro di sicurezza dell'apparecchiatura. Allo stesso tempo viene rilasciata l'energia di sovratensione. Quindi, il dispositivo di protezione da sovratensione è passato rapidamente allo stato ad alta impedenza, che non influisce sulla normale alimentazione del sistema di alimentazione.

Struttura e principio di funzionamento

Dispositivo di protezione da sovratensione SPD nel sistema trifase a quattro fili, i dispositivi di protezione da sovratensione sono collegati tra le tre linee di fase e un filo di terra della linea zero. Il dispositivo di protezione da sovratensione è in uno stato di alta resistenza in circostanze normali, quando si verifica una sovratensione della rete elettrica causata da fulmini o altre cause, il dispositivo di protezione da sovratensione condurrà immediatamente in un tempo di nanosecondi per assorbire la sovratensione a terra e per proteggere le apparecchiature elettriche sulla rete elettrica. Quando la sovratensione passa attraverso il dispositivo di protezione, dopo essere scomparsa, il dispositivo di protezione da sovratensione passa allo stato ad alta resistenza, senza quindi influenzare il normale funzionamento della rete elettrica.

Caratteristiche del prodotto

★ utilizzo dei diritti di proprietà intellettuale indipendenti della pellicola varistore all'ossido di zinco ad alte prestazioni

★ utilizzo della tecnologia professionale all'interno del modulo di protezione dello scudo metallico

★ surriscaldamento da sovracorrente integrato, tecnologia del circuito di controllo della temperatura

★ L'indicazione dell'allarme è evidente, verde (normale), rosso (guasto)

★ design del modulo, facilità di installazione, manutenzione, facile manutenzione

★ con un'interfaccia di comunicazione remota, che consente il monitoraggio remoto

Principali parametri tecnici

Diagramma

La struttura principale e il principio di funzionamento

Nel sistema trifase a quattro fili, tre linee di fase e una linea neutra sono collegate con un protettore tra l'estremità.

In circostanze normali, il protettore è in uno stato di elevata resistenza e quando la rete elettrica presenta una sovratensione dovuta a fulmini o altri motivi, la protezione verrà immediatamente attivata rapidamente in un tempo di nanosecondi e verrà introdotta la sovratensione. nel terreno, proteggendo così le apparecchiature elettriche sulla rete elettrica.

Quando la sovratensione passa attraverso il protettore e scompare, il protettore ritorna allo stato ad alta resistenza, in modo da non influenzare il normale funzionamento della rete elettrica. Di seguito è mostrato lo schema elettrico del limitatore di sovratensione.

Nota: 1, sezionatore per guasto termico 2, foglio varistore

Luogo di installazione e applicazione

■ Protettore SPD per corrente di fulmine di classe C per il collegamento potenziale dell'apparecchiatura antifulmine.

■ Installare l'area LPZ0B o LPZ1 e l'area LPZ2.

■ Il dispositivo di protezione contro le sovratensioni viene solitamente installato nella scatola di distribuzione del pavimento, nel centro computer, nella sala telecomunicazioni, nella sala di controllo dell'ascensore, nella sala TV via cavo, nella sala di controllo dell'edificio, nel centro di monitoraggio della sicurezza, nel centro antincendio, nella sala di controllo industriale, nella sala di controllo delle apparecchiature di conversione di frequenza, nell'ospedale sala operatoria, terapia intensiva e dotata di elettronica

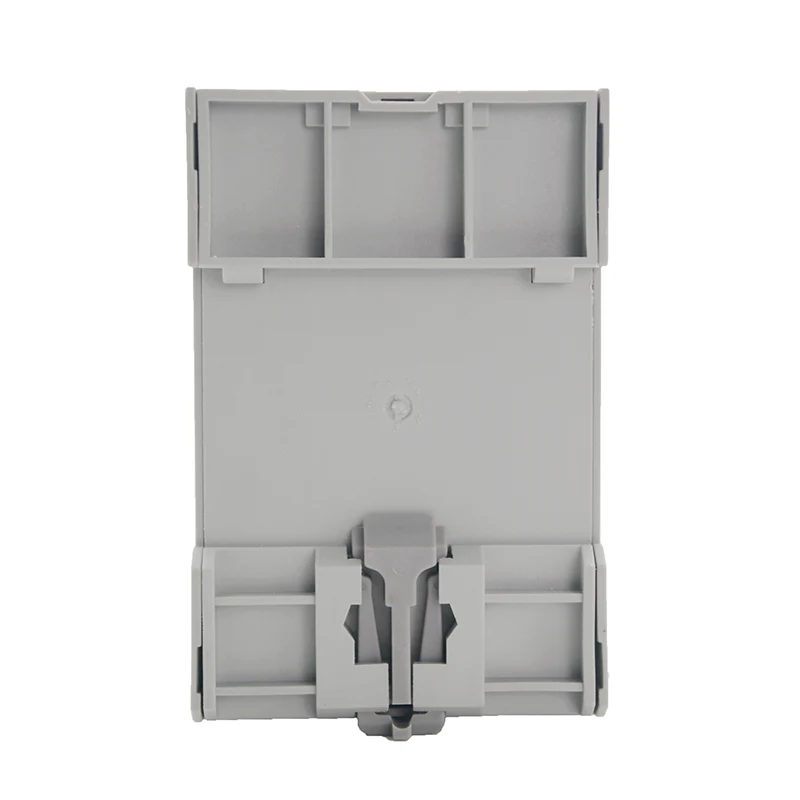

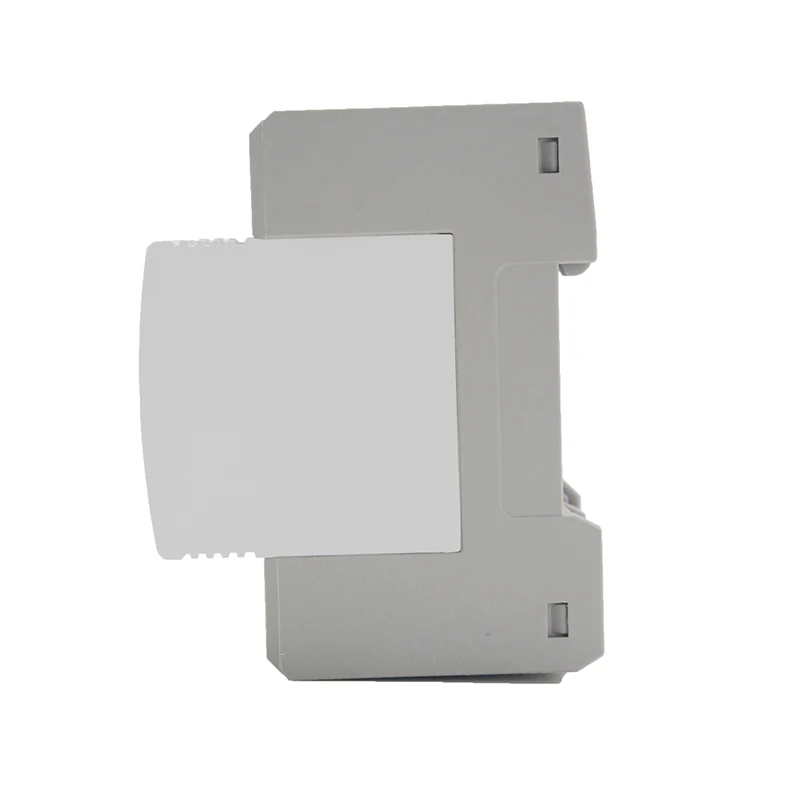

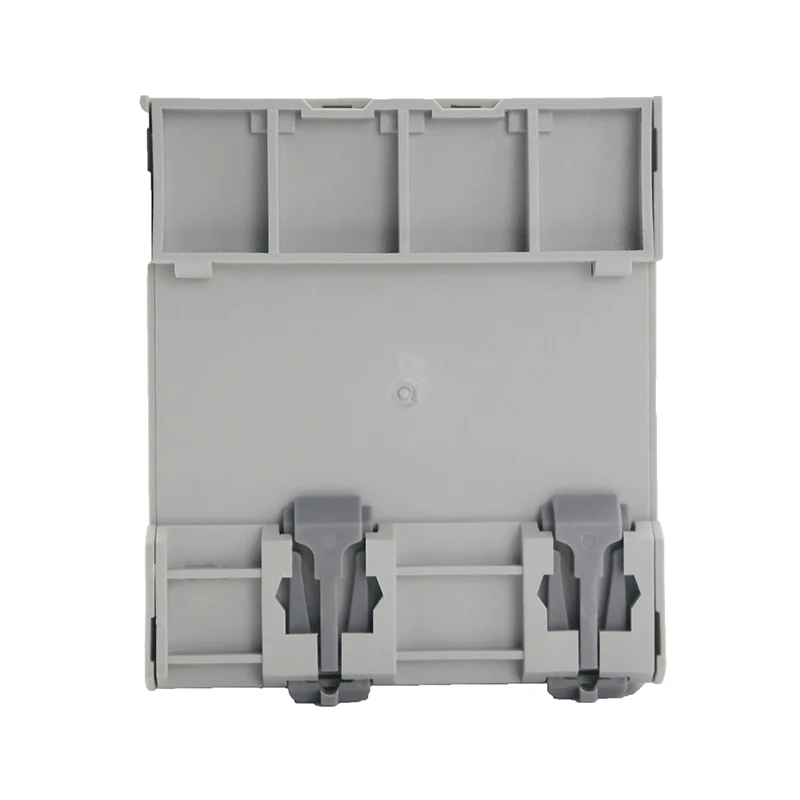

DIMENSIONI D'INGOMBRO E DI INSTALLAZIONE

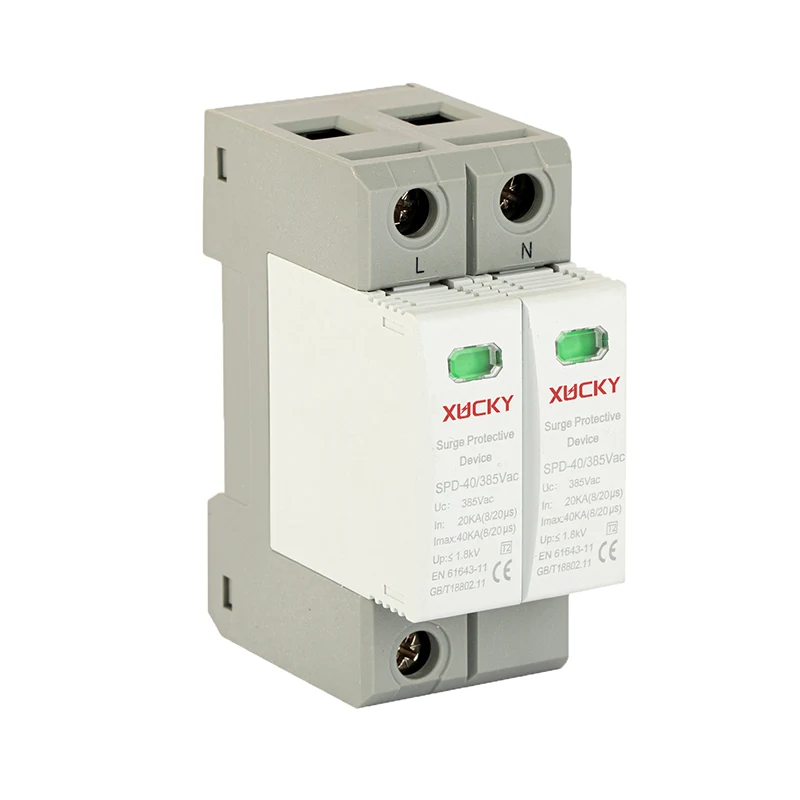

1P

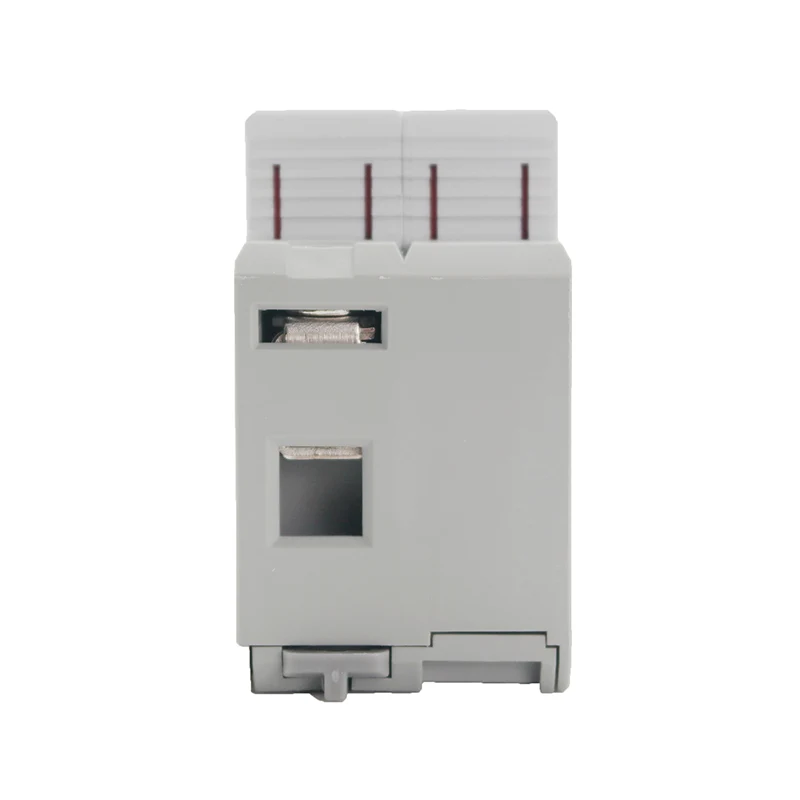

2P

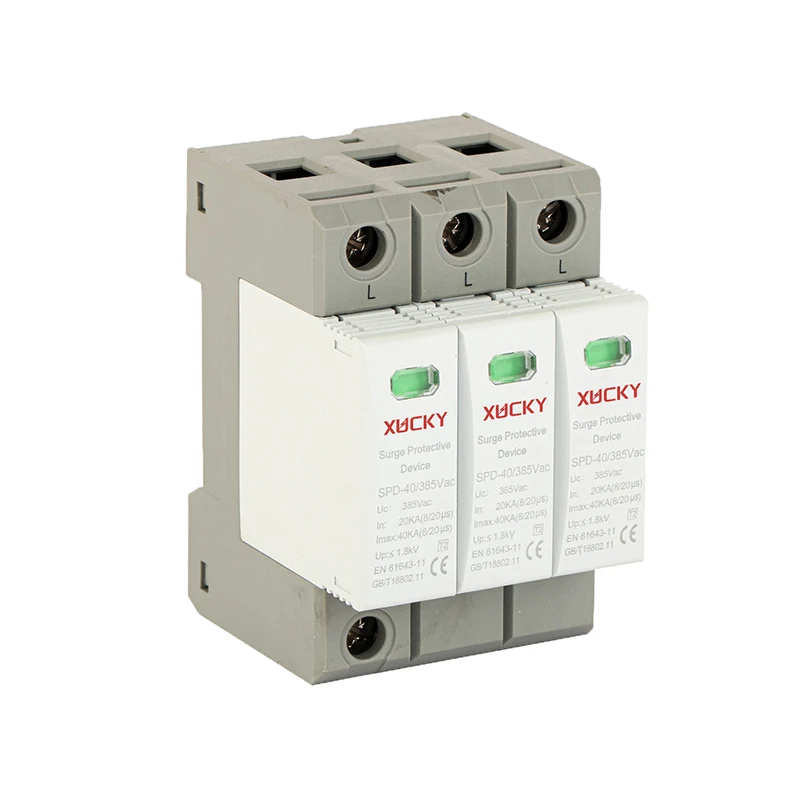

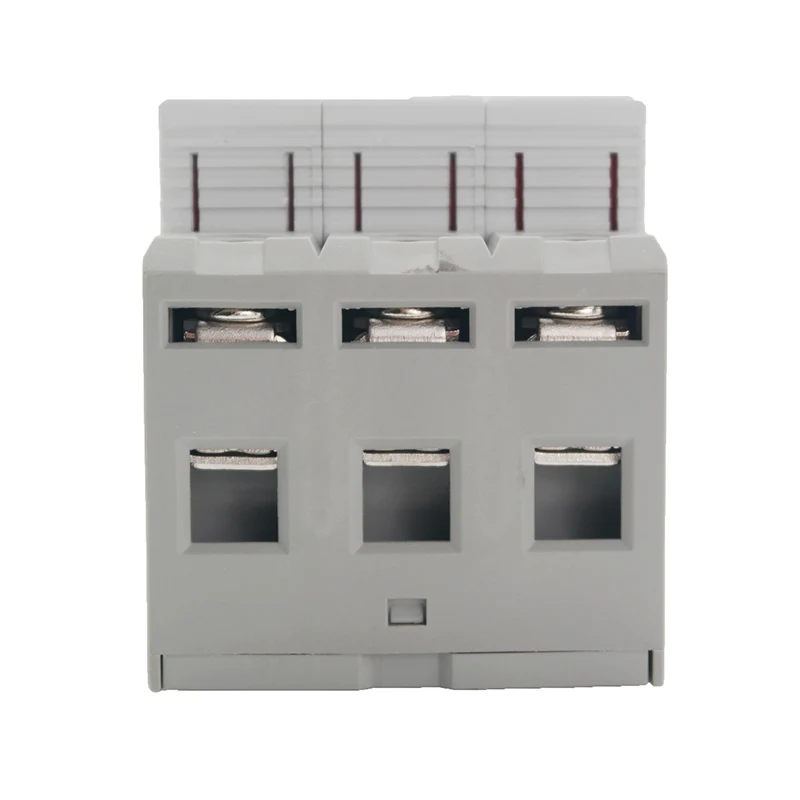

3P

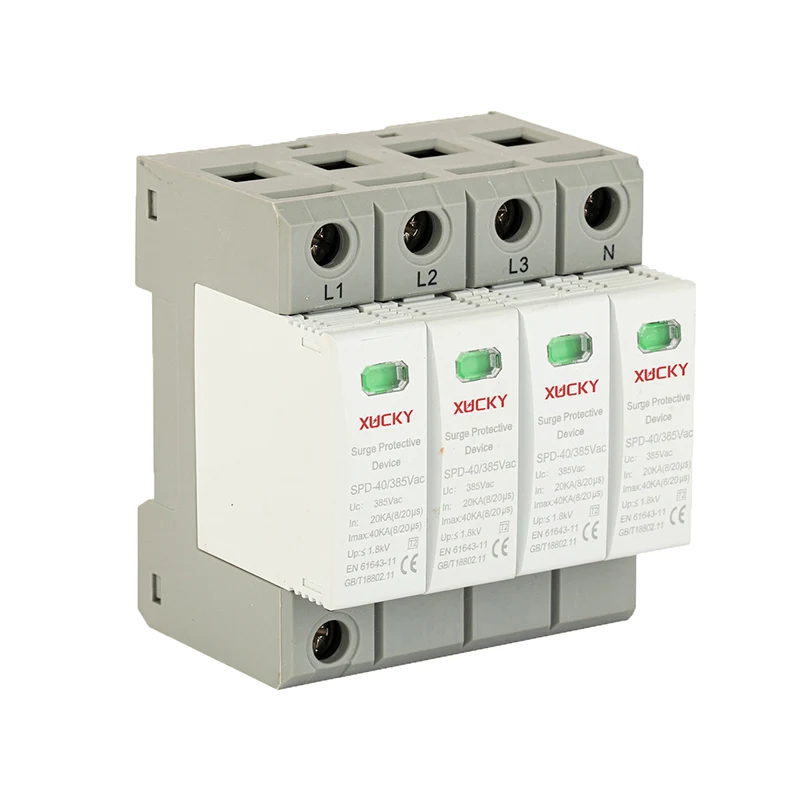

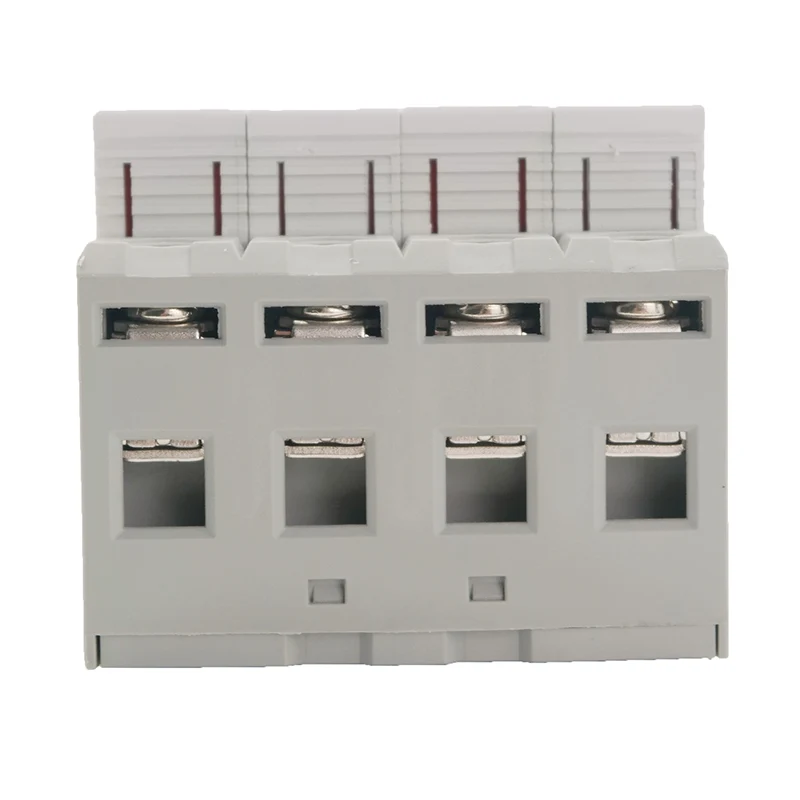

4P

Perché utilizzare un dispositivo di protezione da sovratensione

La forza distruttiva del fulmine è grande, il fulmine esterno all'alimentatore a commutazione (parafulmine) non è sufficiente, l'onda del fulmine invaderà direttamente o indirettamente (attraverso l'induzione elettromagnetica) tutti i percorsi elettrici e i canali metallici (come la linea elettrica e la linea di segnale, antenna e tubo metallico, ecc.). La sovratensione e la tensione da fulmine che ne derivano causeranno gravi danni al sistema di rete, alle apparecchiature elettriche, alle informazioni elettroniche, linee leggermente danneggiate, gravi danni al dispositivo, paralisi del sistema, causando perdite incalcolabili. La corrente del fulmine cambia rapidamente, nel sistema elettrico.
