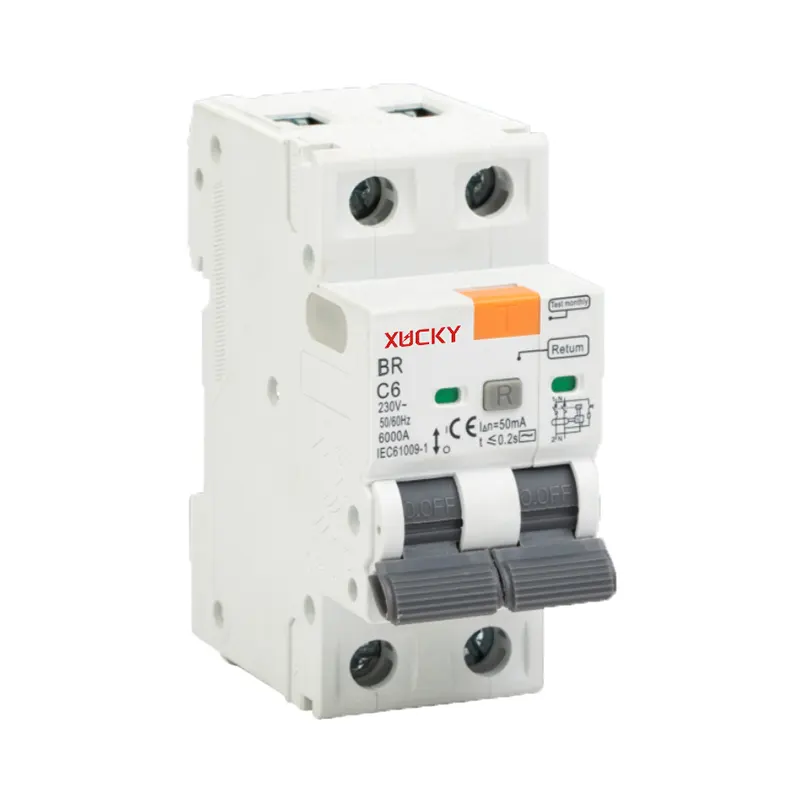

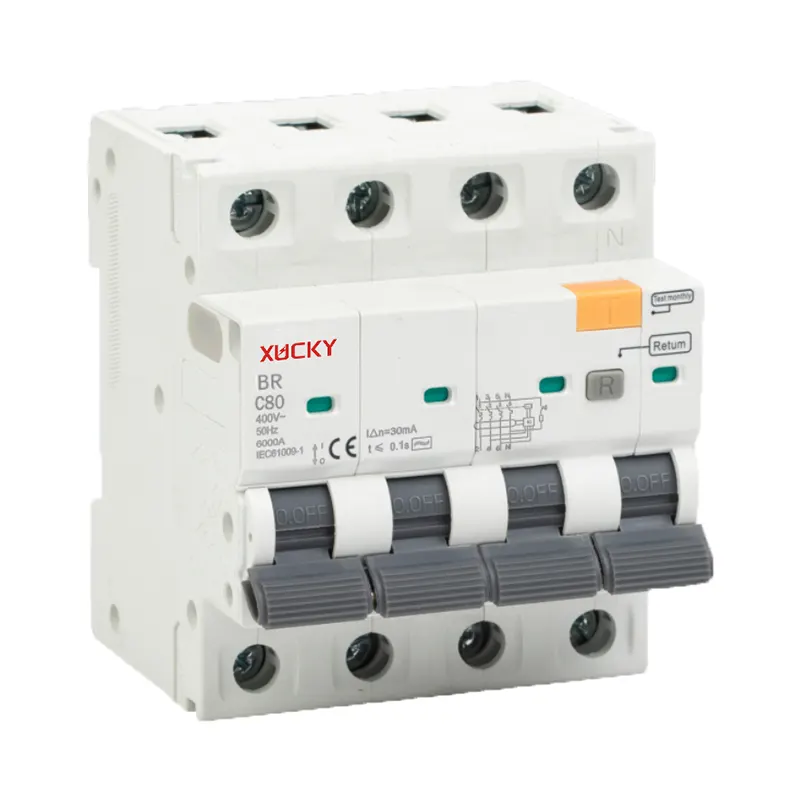

Tipo elettronico RCBO

Dati tecnici

◆ Norma: IEC61009 -1

◆ Protezione: Guasto verso terra e sovracorrente

◆ Corrente nominale. In: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ Operativo,In: 30, 100, 300mA

◆ Capacità di chiusura e interruzione nominale della corrente residua I△m: 500A

◆ Corrente residua nominale a riposo I △ no: 0,5 IAn

◆ Tensione nominale di isolamento Ui: 250V

◆ Tensione nominale di tenuta ad impulso Uimp: 4000v

◆ Numero di poli: 2P(1P+N),4P(3P+N)

◆ Tensione nominale: 2P 240/415VAC,4P 415VAC

◆ Tempo di disattivazione corrente residua: < 0,1 sec.

Tipo di viaggio:

◆ Guasto verso terra: sganciatore elettronico/elettromagnetico

◆ Sovracorrente: magnetotermico

◆ Potere di interruzione: 6kA

◆ Autonomia elettrica: 2000 manovre

◆ Grado di protezione: IP20

◆ Montaggio: su guida DIN da 35 mm

◆ Larghezza: 17,5 mm per polo

◆ Terminale: tipo pin

Tempo di interruzione della corrente residua

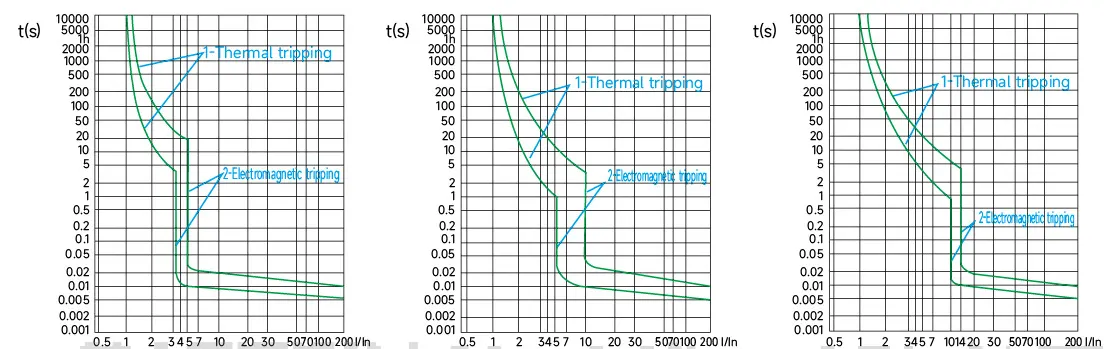

Curva caratteristica

Cablaggio

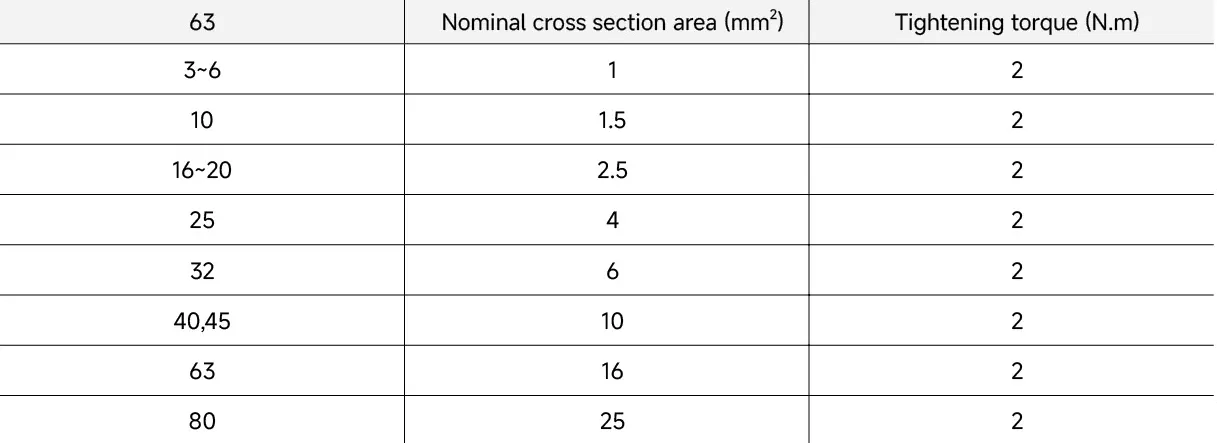

Per il collegamento devono essere utilizzati conduttori idonei, vedere tabella per i relativi parametri.

Caratteristiche

◆ La combinazione di un interruttore differenziale e di un interruttore automatico miniaturizzato in un design compatto per la protezione del personale, degli incendi e della linea.

◆ Tipo elettromagnetico, indipendente dalla tensione.

◆ La parte MCB protegge le linee da sovraccarico e cortocircuiti ed è disponibile nelle caratteristiche B e C.

◆ La maniglia fornisce una chiara indicazione della posizione del contatto.

◆ Il cavo di riferimento di terra garantisce la protezione contro le dispersioni verso terra in caso di perdita del neutro di alimentazione.

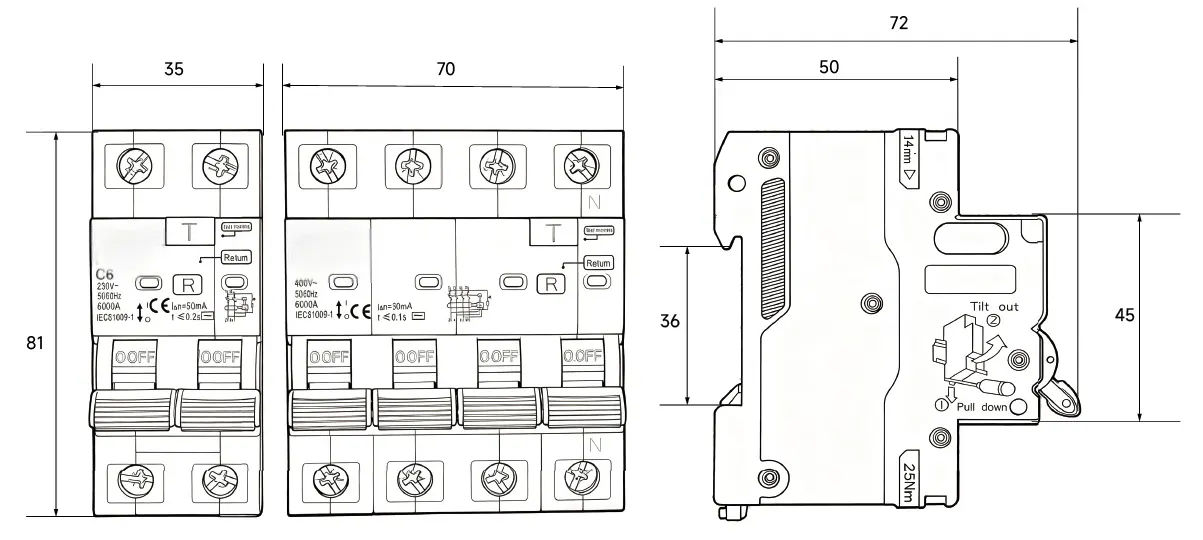

Dimensioni complessive e di montaggio

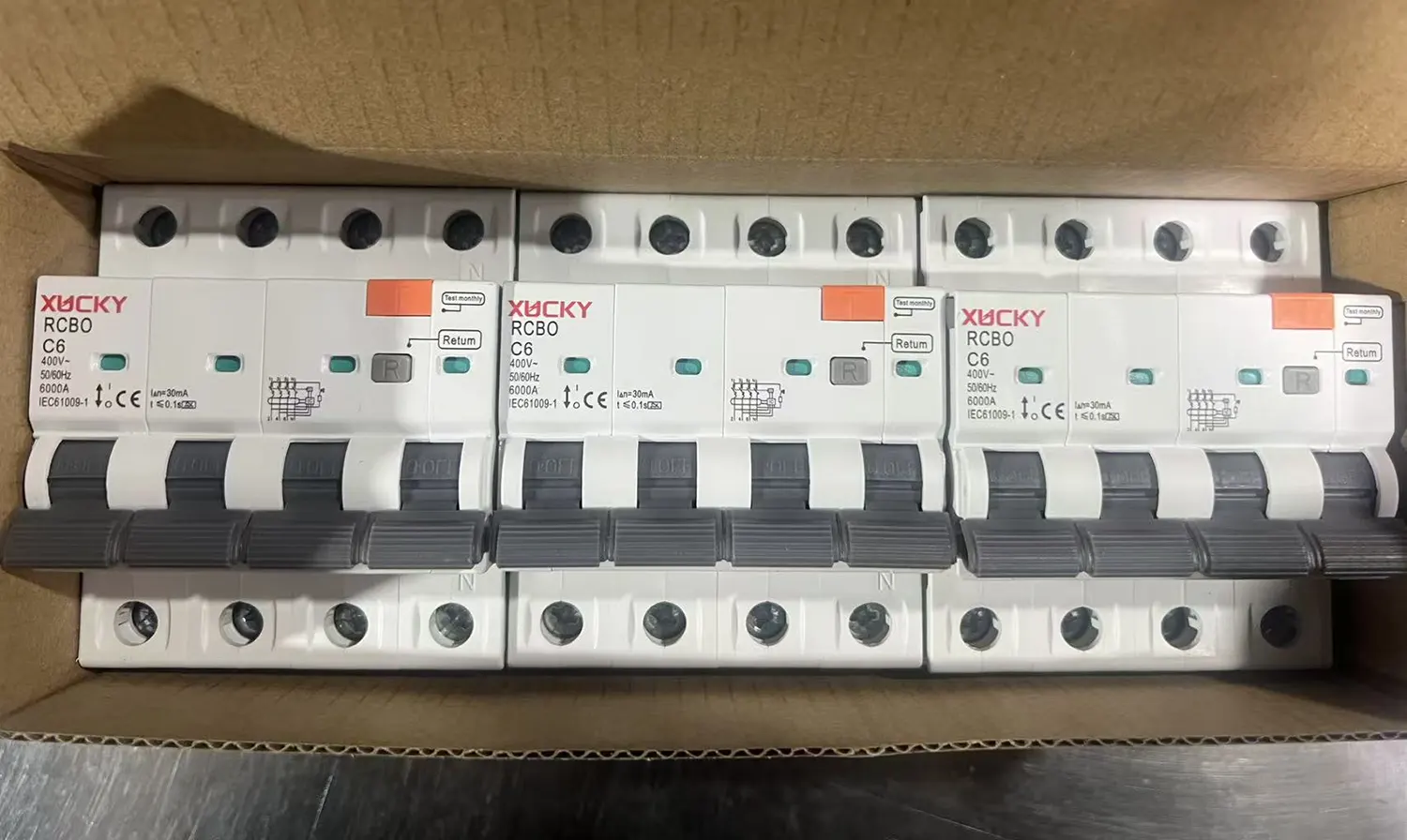

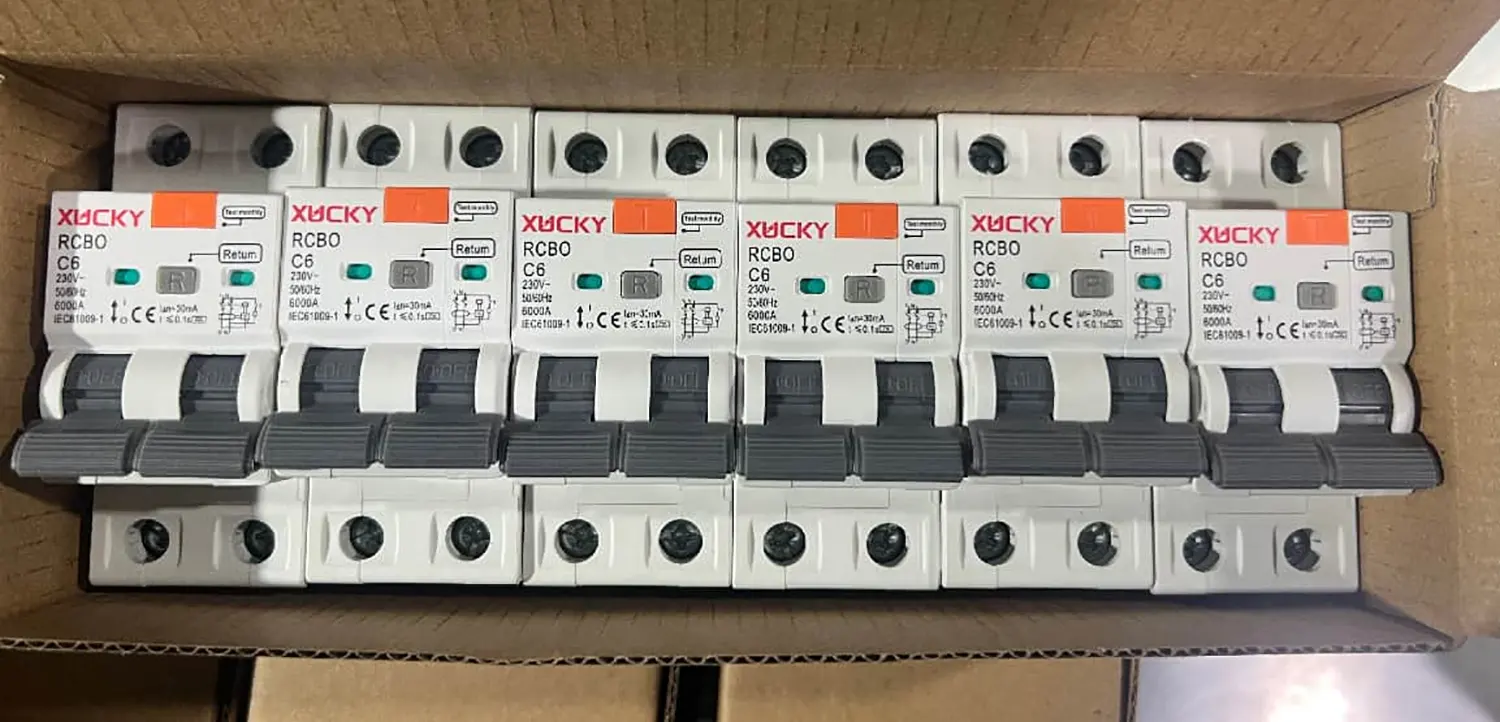

Informazioni sull'imballaggio

RCBO 4P 3 pezzi/scatola

RCBO 2P 6 pezzi/scatola

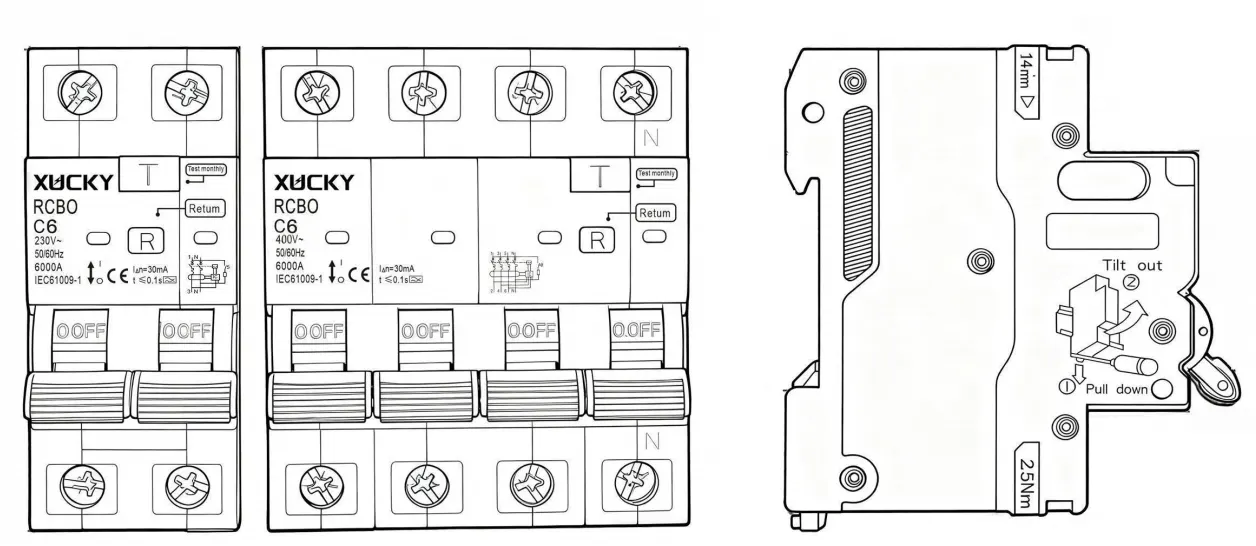

Progettazione della stampa
