Dispositivi di rilevamento guasti da arco AFDD

I dispositivi di rilevamento dei guasti d'arco AFDD (di seguito indicati come AFDD) possono rilevare efficacemente l'arco di guasto nella linea di accesso, compreso l'arco parallelo di guasto e l'arco in serie di guasto. Quando sulla linea viene rilevato l'arco di guasto che causa l'incendio, può svolgere la funzione di disconnessione e spegnimento per realizzare lo scopo di allarme tempestivo di incendio. Il dispositivo di rilevamento dei guasti da arco elettrico è applicabile alle linee elettriche da 10 kW e inferiori negli edifici industriali e civili. La lunghezza della linea di protezione non deve essere superiore a 100 m. I prodotti sono conformi allo standard GB/t31143-2014 IEC62602 e possono essere applicati a case di cura, scuole, edifici commerciali, hotel, fabbriche, magazzini, biblioteche, uffici, case familiari e luoghi di intrattenimento.

Invia richiesta

Descrizione del prodotto

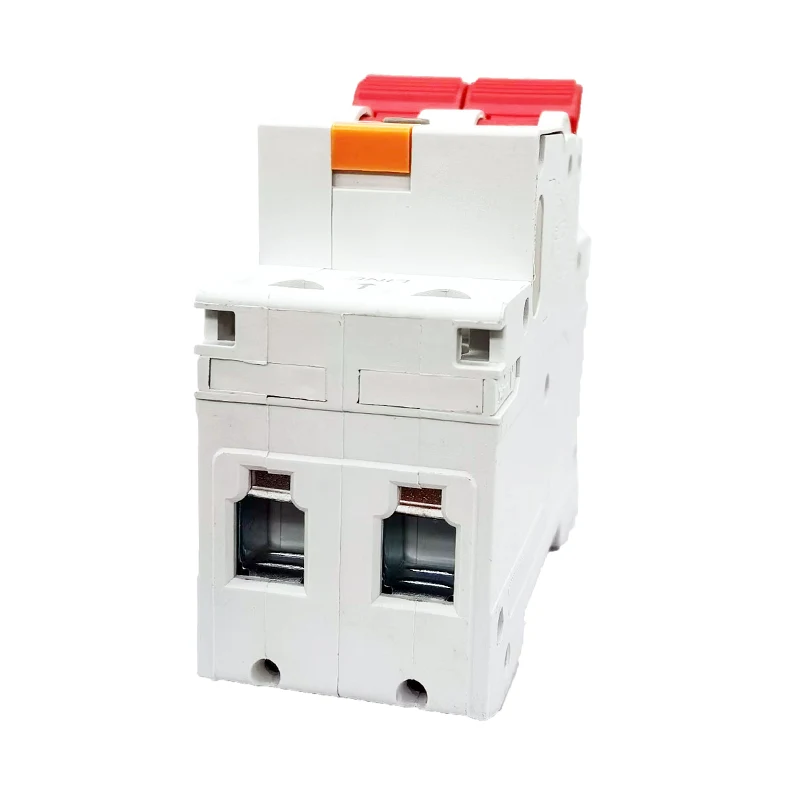

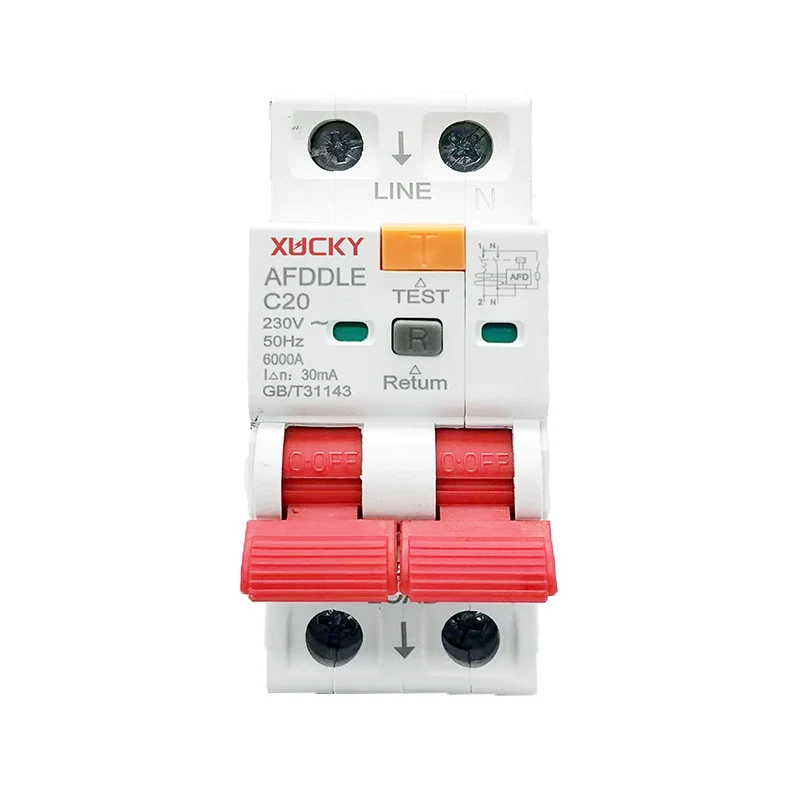

Arc Fault Detection Devices AFDD

Scheda Tecnica

Elementi	Valore
Modello	AFDD
Alimentatore funzionante	Tensione nominale: AC230V
Frequenza nominale	50Hz
Allarme di monitoraggio	Allarme arco di guasto (carico inferiore a AC63A)
Voltaggio	Valore nominale AC230V
corrente elettrica	Valore nominale: AC63A e inferiore
Dimensioni complessive	8235,262 mm
Metodo di installazione	Installazione della guida di scorrimento da 35 mm
Indicatore di esecuzione	Funzionamento normale, l'indicatore lampeggia
IMPOSTATO	Pulsante Imposta
Potere di interruzione	Potere di interruzione nominale in cortocircuito ICN (KA):6
Livello di protezione	IP20
Capacità di cablaggio	1~25 mm
Caratteristiche dello sbocco	CD
Resistenza alle scariche elettrostatiche	Portata d'aria > 8; Scarica dei contatti > 6
Antidisturbo gruppo impulsi	6KA
Interferenza da impatto da sovratensione	4KA
Temperatura ambiente operativa	-23~+55℃
Resistenza al calore umido	Tipo 2
classe di inquinamento	2
Tipo di installazione	Livello M
altitudine	2000m
Ambiente di installazione	Terreno senza vibrazioni e impatti significativi

Impostazioni del prodotto

Premere e tenere premuto il tasto di impostazione (premere l'ago per 3 secondi e quindi modificare l'impostazione) finché la spia non si accende. Dopo l'interruzione per 3 secondi, la luce verde lampeggerà automaticamente.

Luce verde 1: alta

Luce rossa 2: Media (impostazione di fabbrica)

Semaforo 3: Basso

Senza luce Accesa 4: Equipaggiamento speciale

Prestare attenzione alla regolazione delle impostazioni in base alla situazione reale

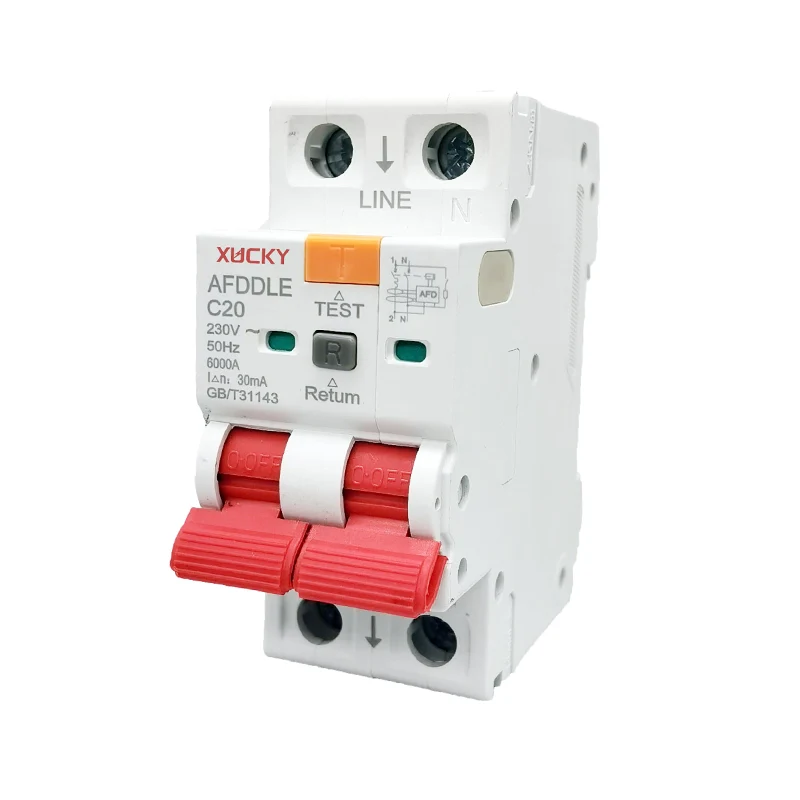

Arc Fault Detection Devices AFDD
