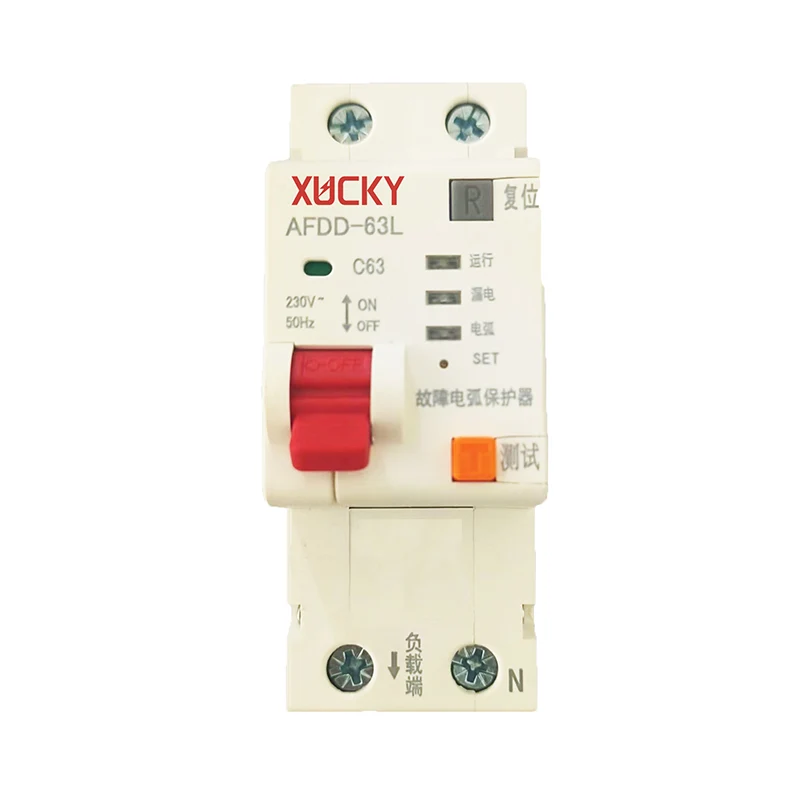

AFDD

Il protettore d'arco di guasto AFDD, di seguito denominato protettore, rileva efficacemente l'arco di guasto nella linea di accesso, compreso l'arco parallelo di guasto e l'arco in serie di guasto. Quando viene rilevato un arco di guasto che provoca un incendio sulla linea, è possibile eseguire la funzione di spegnimento della presa per raggiungere lo scopo di avvisare del verificarsi di un incendio.

Il dispositivo di protezione dall'arco di guasto AFDD è adatto per linee elettriche da 10 kW e inferiori in edifici industriali e civili e la lunghezza della linea di protezione non deve essere superiore a 100 metri.

Il prodotto segue lo standard GB/T 31143-2014 IEC62602, che può essere adatto a case di cura, scuole, edifici commerciali, hotel, fabbriche, magazzini, biblioteche, uffici, residenze familiari e luoghi di intrattenimento, ecc.

Parametri tecnici del prodotto

Dimensioni del prodotto e definizione strutturale

Istruzioni per l'uso

1. Indicatore di funzionamento (verde), quando il prodotto è acceso e funziona normalmente, la spia RUN è accesa, indicando che la funzione arco difettoso è attivata.

2. Indicatore di perdita (rosso), quando il prodotto viene separato a causa di una perdita, la prossima volta che il cancello viene chiuso, la spia di perdita lampeggerà e l'allarme verrà attivato automaticamente dopo 60 secondi.

3. Indicatore dell'arco (giallo), quando il prodotto viene separato a causa di un guasto dell'arco, la prossima volta che il cancello viene chiuso, la spia dell'arco lampeggia per attivare l'allarme e l'allarme verrà attivato automaticamente dopo 60 secondi.

4.Reimpostazione del prodotto. Quando il prodotto viene disconnesso a causa di un arco o di una perdita, verrà visualizzato il pulsante R ed è necessario premerlo per chiudere il cancello.

5. Esperimento di distacco. Quando non c'è allarme, premere il tasto "T" e il prodotto sarà sottoposto all'esperimento di sbottonatura per verificare se la funzione di sbottonatura del prodotto è normale. Quando il prodotto è nell'indicazione di allarme di perdita o arco guasto, tenere premuto il tasto T per 2 secondi per rilasciare forzatamente l'indicazione di allarme.

6. Interrogare e cambiare la modalità di funzionamento dell'arco di guasto. Premere brevemente il tasto SET per interrogare la modalità di funzionamento corrente. Premere a lungo il tasto SET per passare da una modalità all'altra. In questo momento, la spia RUN lampeggia. Il numero indica la modalità di funzionamento (non modificarlo se non è necessario).

Flash 1 volta: modalità disabilitata. A questo punto, la funzione di rilevamento dell'arco è disattivata e la luce di funzionamento RUN sarà spenta.

Lampeggia 2 volte: modalità anti-interferenza

Flash 3 volte: modalità standard (predefinita)

Lampeggiante 4 volte: modalità ipersensibile

Descrizione dell'interfaccia del prodotto

*Nota:

①　Quando il prodotto è in modalità allarme, la funzione di rilevamento funziona normalmente.

②　 Quando il prodotto è nell'indicazione di allarme, l'allarme deve essere disattivato prima di poter eseguire l'esperimento di sblocco.

③　Dopo aver disattivato la funzione di rilevamento dell'arco, la funzione di dispersione può funzionare normalmente
