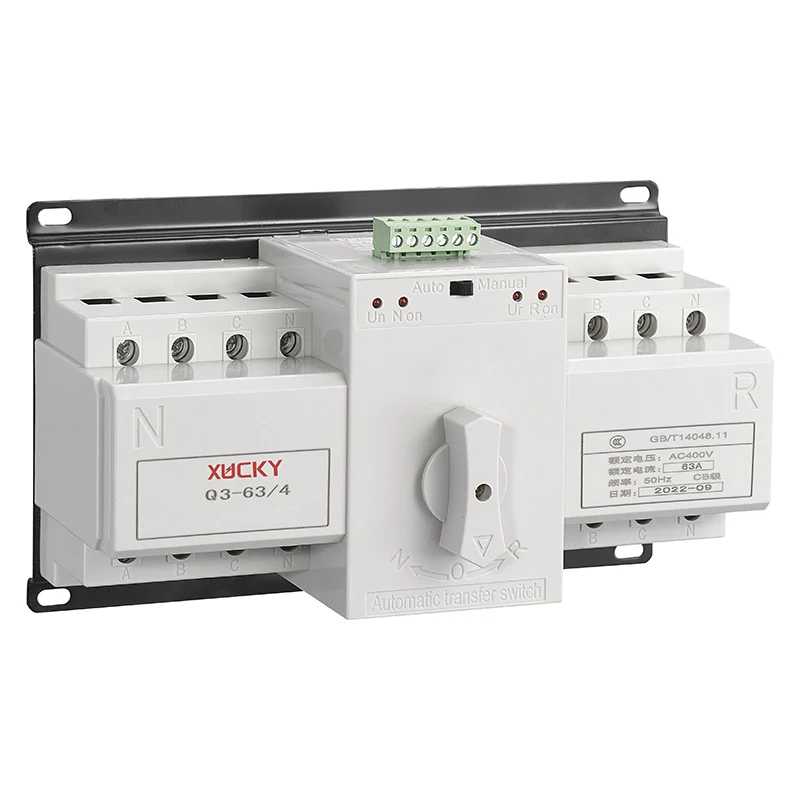

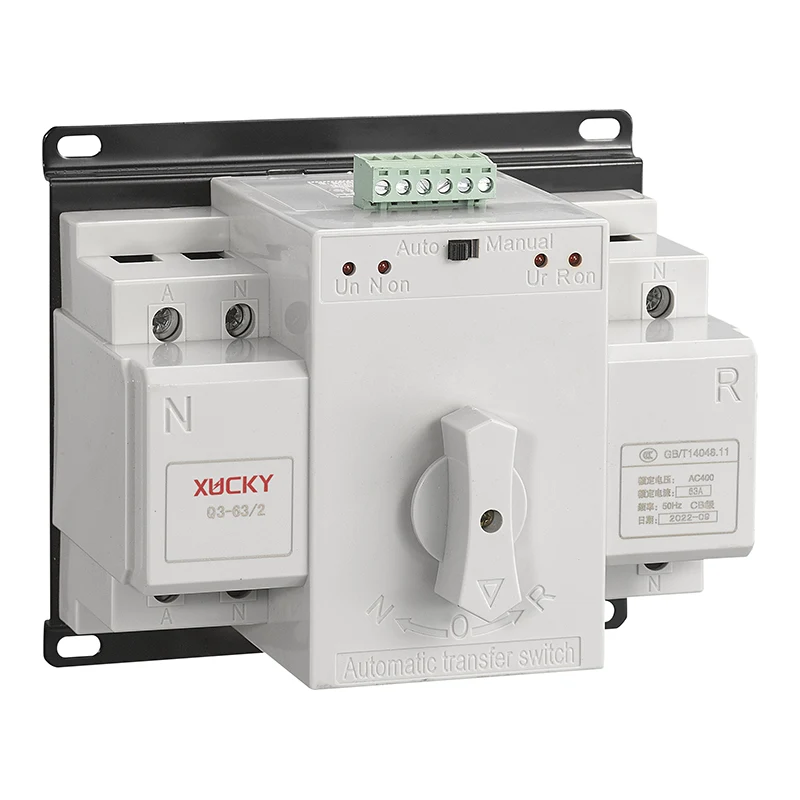

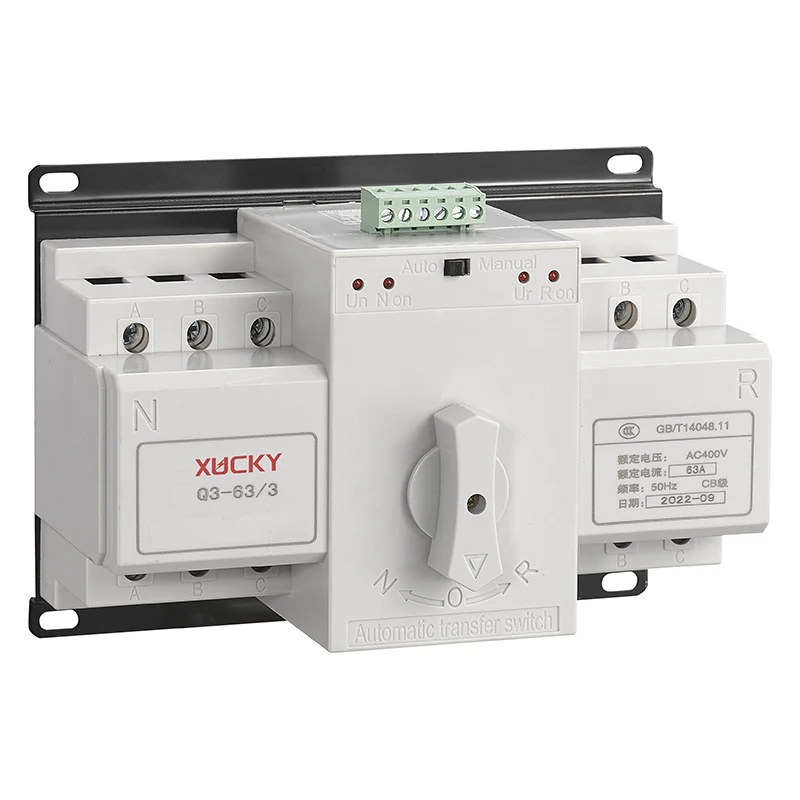

Interruttore di trasferimento automatico Q3

Ambito di applicazione

Interruttore di trasferimento automatico Q3 (di seguito denominato ATS), è adatto per il sistema di alimentazione CA 50 Hz, tensione nominale di 400 V, corrente nominale di 63 A e inferiore. Scelta e conversione tra due alimentatori a seconda delle esigenze. Gli ATS hanno funzioni di protezione da sovraccarico, cortocircuito, sottotensione, ma hanno anche funzioni di incendio, doppia interruzione e segnale di chiusura dell'uscita. Particolarmente applicabile alle linee di illuminazione di edifici per uffici, centri commerciali, banche, grattacieli e altri luoghi con necessità di incendio.

Il commutatore di trasferimento automatico Q3 è conforme allo standard GB/T14048.11.

Modelli e specifiche

Condizioni normali di funzionamento e di installazione

● L'altitudine del luogo di installazione non deve superare i 2000 m.

● Temperatura dell'aria ambiente

La temperatura dell'aria ambiente non supera il limite superiore di +40 ℃; la temperatura media dell'aria ambiente nelle 24 ore non supera i +35℃. Il limite inferiore della temperatura dell'aria ambiente non è inferiore a -5 ℃.

● Condizioni atmosferiche

○ Umidità

Alla temperatura massima di +40℃, l'umidità relativa dell'aria è inferiore al 50%, a temperature più basse è consentita un'umidità relativa più elevata, ad esempio fino al 90% a 20℃. È necessario adottare misure speciali per il gel che si forma occasionalmente a causa dei cambiamenti di umidità.

○ Grado di inquinamento: 3

● Condizioni di installazione

Installato nel luogo senza scosse e invasione di pioggia e neve; il terminale superiore si collega al lato alimentazione, il terminale inferiore si collega al lato carico; l'inclinazione tra i prodotti e il piano verticale non è superiore a 5°.

● Categoria di installazione: Ⅲ

● Il campo magnetico esterno vicino al luogo di installazione non supera 5 volte il campo geomagnetico in qualsiasi direzione.

Parametro tecnico

Parametri di base del commutatore di trasferimento automatico Q3, vedere la tabella 1

Parametri di base del tipo di terminale e del tipo intelligente dell'interruttore di trasferimento automatico Q3 nella Tabella 2

Dimensioni d'ingombro e di montaggio

Installazione

Il cavo di collegamento (cavo) per ATS utilizza un filo di rame unipolare isolato con polivinilcloruro (PVC) o una barra di rame equivalente, l'area della sezione viene selezionata in base alla tabella 4.

Schema elettrico dell'ATS

Schema elettrico dell'interruttore quadripolare

Schema elettrico dell'interruttore tripolare

Schema elettrico dei terminali di uscita dell'ATS

Schema elettrico dei terminali di uscita di tipo comune

Schema elettrico dei terminali di uscita di tipo intelligente

Informazioni sull'ordinazione

L'utente dovrà specificare al momento dell'ordine:

7.1 Nome e tipo di commutatore automatico Q3;

7.2 La corrente nominale (A) dell'interruttore di trasferimento automatico Q3;

7,3 Poli (quadripolare, l'ATS è sistema trifase a quattro fili quando il cliente non lo indica);

7.4 Tipo di controller dell'interruttore di trasferimento automatico Q3;

7.5 Quantità.

7.6 Requisiti del cliente per gli interruttori automatici miniaturizzati DZ47 o C65

Ad esempio: ordinare l'interruttore di trasferimento automatico Q3, tripolare, corrente nominale di 6 A, tipo comune, il numero di 100 unità. Può essere scritto come: Q3-63 / 3P 6A 50 unità.

Ordinare l'interruttore di trasferimento automatico Q3, quadripolare, corrente nominale di 63 A, tipo intelligente, gli interruttori automatici miniaturizzati richiedono 50 tipi DZ47D. Può essere scritto come: Q3-63 / 4P 63A DZ47D 100 unità.
