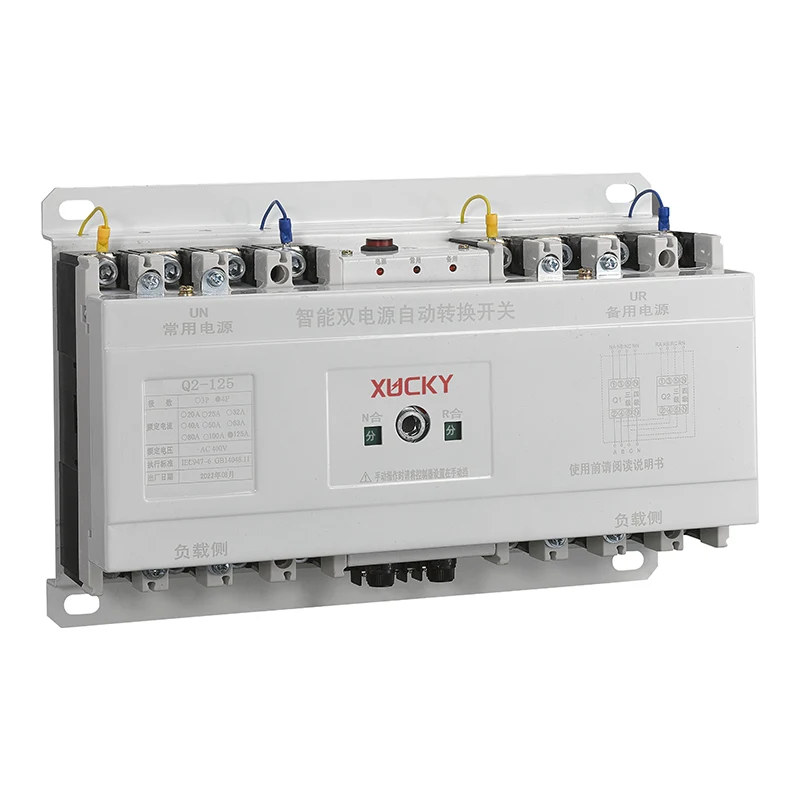

Interruttore di trasferimento automatico Q2

Questo interruttore di trasferimento domestico soddisfa lo standard GB / T14048.11-2005 "quadri e dispositivi di controllo a bassa tensione - apparecchiature di commutazione di trasferimento automatico". Il livello elettrico di questo prodotto è di classe CB.

Modelli e specifiche

Condizioni di lavoro normali

● Temperatura dell'aria ambiente: -5℃~+40℃ e la temperatura media nelle 24 ore è inferiore a +35℃;

● L'umidità relativa atmosferica non è superiore al 50% con una temperatura dell'aria ambiente di +40℃, l'umidità relativa è più elevata a basse temperature. L'umidità relativa massima media del mese più piovoso del mese più piovoso è 90%, mentre la temperatura minima media di questo mese è +25℃. Tenendo conto della condensa sulla superficie del prodotto dovuta agli sbalzi di temperatura;

● L'altitudine del sito di installazione non è superiore a 2000 m;

● Categoria di installazione: IV;

● Questo interruttore ATS deve essere installato in un luogo privo di forti vibrazioni, urti e corrosione;

● Categoria d'uso: A;

● Quando le condizioni di cui sopra non possono essere soddisfatte, devono essere risolte dall'utente e dal produttore tramite consultazione.

Struttura di base

L'interruttore di trasferimento automatico Q2 è composto principalmente da un interruttore automatico di conversione di potenza, il funzionamento dell'interruttore ha tre posizioni di stato che l'utente può scegliere: chiusura di alimentazione comune (N), doppia apertura, chiusura di alimentazione di standby (R), l'interruttore di trasferimento domestico ha dimensioni ridotte , peso leggero, funzionamento stabile, facile da usare e così via.

Installazione e utilizzo

Durante il cablaggio, l'alimentatore comune N deve essere collegato all'interruttore automatico dell'alimentatore comune QN e l'alimentatore di riserva R deve essere collegato all'interruttore automatico dell'alimentatore di riserva QR. Quando QN e QR sono interruttori automatici a quattro fili, la modalità di connessione è conforme allo schema elettrico, 1, 3, 5 di QN e QR sono terminali di ingresso trifase (A, B, C), 7 è la linea zero (N) terminale di ingresso, 8 è il terminale di uscita della linea zero. Se l'interruttore è tripolare è necessario che la linea zero NN dell'alimentazione comune (N) e la linea zero NR dell'alimentazione di riserva (R) siano collegate al connettore tripolare speciale terminale linea zero KG. Per il funzionamento specifico vedere lo schema elettrico. Il controller automatico con doppio interruttore di alimentazione prende la linea di ingresso A-fase e la linea zero N dell'interruttore QN e QR, se si utilizza l'interruttore tripolare, deve essere collegato alla linea zero NN e NR, la linea tripolare dedicata il terminale zero è tra due interruttori automatici, nell'installazione e nel cablaggio dell'interruttore automatico, non dimenticare, interrompere o cortocircuitare la linea del controller locale collegata al terminale di ingresso dell'interruttore automatico.

Dimensioni di installazione

Parametro tecnico

Utilizzare l'operazione

Sia che si tratti dell'alimentatore comune che della tensione di alimentazione di standby, entrambi possono utilizzare il funzionamento manuale. Durante il funzionamento manuale, il pulsante manuale-automatico deve essere posizionato nella posizione di funzionamento manuale, quando si spinge la maniglia in senso orario verso il terminale, l'interruttore automatico di alimentazione di riserva QR si apre, l'interruttore automatico di alimentazione comune QN si chiude; quando si spinge la maniglia in senso antiorario verso il terminale, l'interruttore automatico dell'alimentazione di riserva QR si chiude, l'interruttore automatico dell'alimentazione comune QN si apre.

Sul pannello, l'indicatore di alimentazione (rosso), se la luce non è accesa, indicando che l'alimentazione della scatola di controllo automatica è interrotta, non può azionare l'interruttore ATS. Dopo il ripristino alla normalità, il pulsante manuale-automatico è in posizione automatica, se l'alimentazione comune è normale, l'interruttore inserirà automaticamente l'interruttore automatico dell'alimentazione comune QN in stato di chiusura, l'indicatore N (giallo) è acceso sul pannello; se l'alimentazione comune non è normale, l'interruttore ATS passerà automaticamente al QR dell'alimentatore in standby per l'alimentazione, la spia R dell'alimentatore in standby (verde) è accesa.

Nota: prevarrà la dimensione effettiva, i dati sopra indicati sono solo di riferimento.
