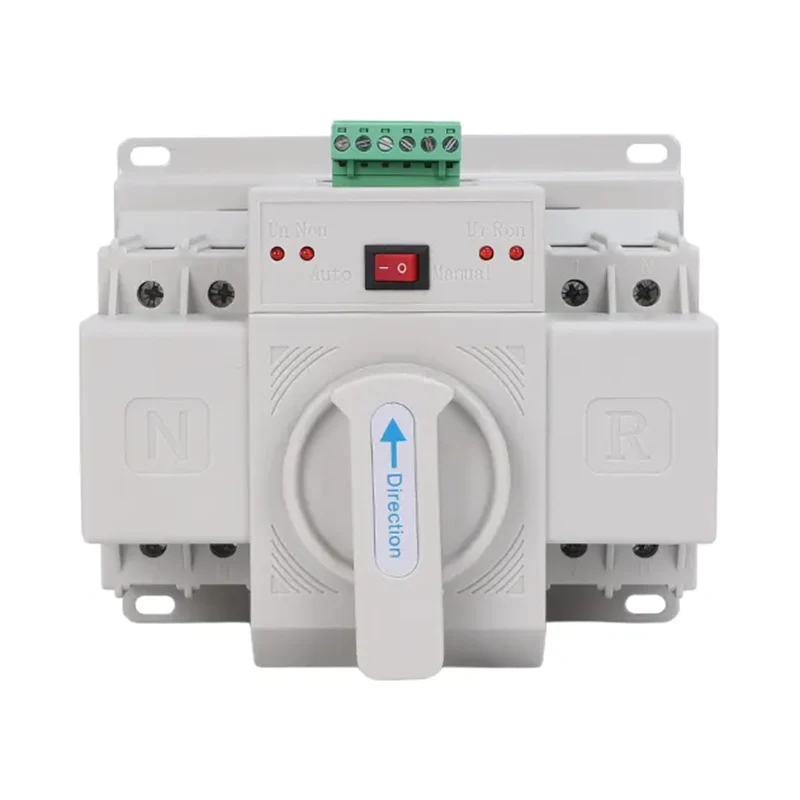

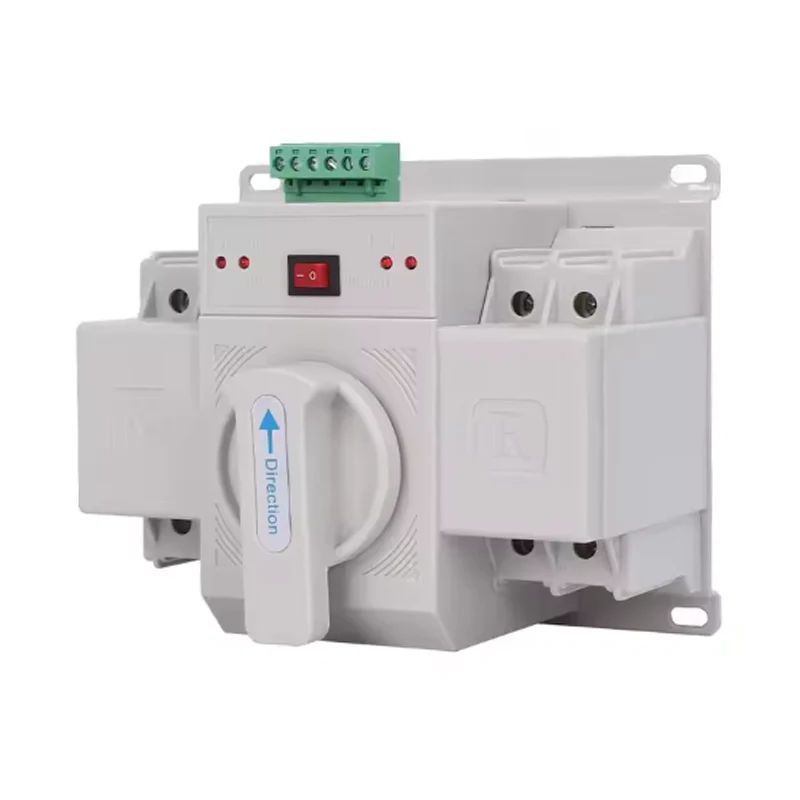

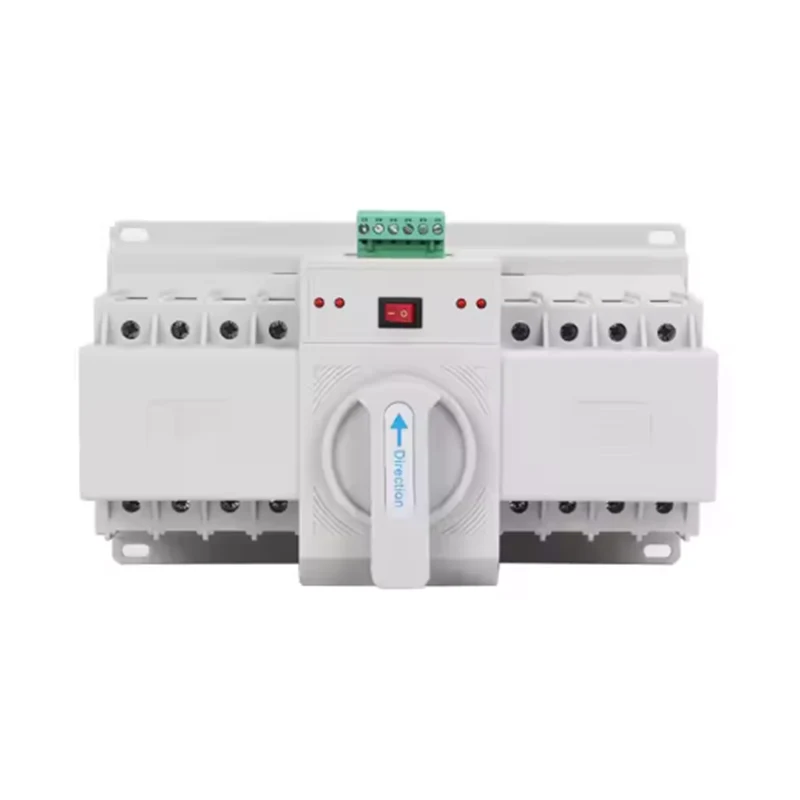

Q3 Commutatore di trasferimento automatico ATS

Invia richiesta

Descrizione del prodotto

Ambito di applicazione

L'ATS con commutatore automatico di trasferimento Q3 di alta qualità XUCKY (di seguito denominato ATS) è adatto per sistemi di alimentazione con CA 50 Hz, tensione nominale di 400 V e corrente nominale di 63 A e inferiore. Offriamo due tipi di interruttori di alimentazione, consentendoti di scegliere tra due alimentatori in base alle tue esigenze. Questo ATS non è dotato solo di protezione da sovraccarico, cortocircuito e sottotensione, ma anche di funzioni di segnale di incendio, doppia interruzione e chiusura dell'uscita. È particolarmente adatto per linee di illuminazione in edifici adibiti ad uffici, centri commerciali, banche, grattacieli e altri luoghi che richiedono protezione antincendio.

Applicazioni

In qualità di produttore professionale, XUCKY vorrebbe fornirvi un ATS con interruttore di trasferimento automatico Q3 di alta qualità, adatto per le industrie che richiedono alimentazione a prova di guasto, il Q3 è ampiamente utilizzato in:

● Data center e server per la ridondanza di server rack.

● Attrezzature mediche (ad esempio, macchine per risonanza magnetica) per prevenire la perdita di dati.

● Sistemi di automazione industriale negli stabilimenti produttivi.

● Sistemi di telecomunicazioni e di emergenza, garantendo connettività 24 ore su 24, 7 giorni su 7.

Parametro tecnico

Per i parametri di base dell'ATS con commutazione automatica di trasferimento Q3, vedere la Tabella 1

Parametri prestazionali del prodotto
Rispetta gli standard		GB/T14048.11
Classe ATS		Classe CB
Usa le categorie		AC-33iB
Tensione operativa nominale Ue		CA230V-400V
Frequenza operativa nominale		50Hz/60Hz
Corrente operativa nominale Ie		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A 63A
Commutazione della tensione di controllo		AC230V
Tensione nominale di isolamento Ui		AC690V
Tempo dell'operazione di conversione		≤3s(Non regolabile, la fabbrica è stata modificata)
Vita	Vita elettrica	1500 volte
	Vita meccanica	6000 volte
Potere di fabbricazione nominale a breve termine Icm		7,5 kA
Potere di interruzione nominale di breve durata Icn		5 kA

Parametri di base del tipo di terminale e del tipo intelligente di ATS con commutazione automatica di trasferimento Q3 nella tabella 2

Modello del prodotto	Tipo comune	Tipo intelligente
Metodo di installazione	Tipo integrale	Tipo integrale
Metodo operativo	Automatico e manuale	Manuale automatico e doppia rottura
Funzione di monitoraggio	Rilevamento della mancanza di fase	Alimentazione comune sottotensione trifase, mancanza di fase e fase rilevamento dei guasti
Metodo di conversione	Cambio automatico e recupero automatico	Cambio automatico e recupero automatico
Controllo del collegamento antincendio	NO	Ingresso CC 12-24 V doppia rottura (Funzione di spegnimento automatico del fuoco)
Funzione di visualizzazione	Luce LED	Luce LED

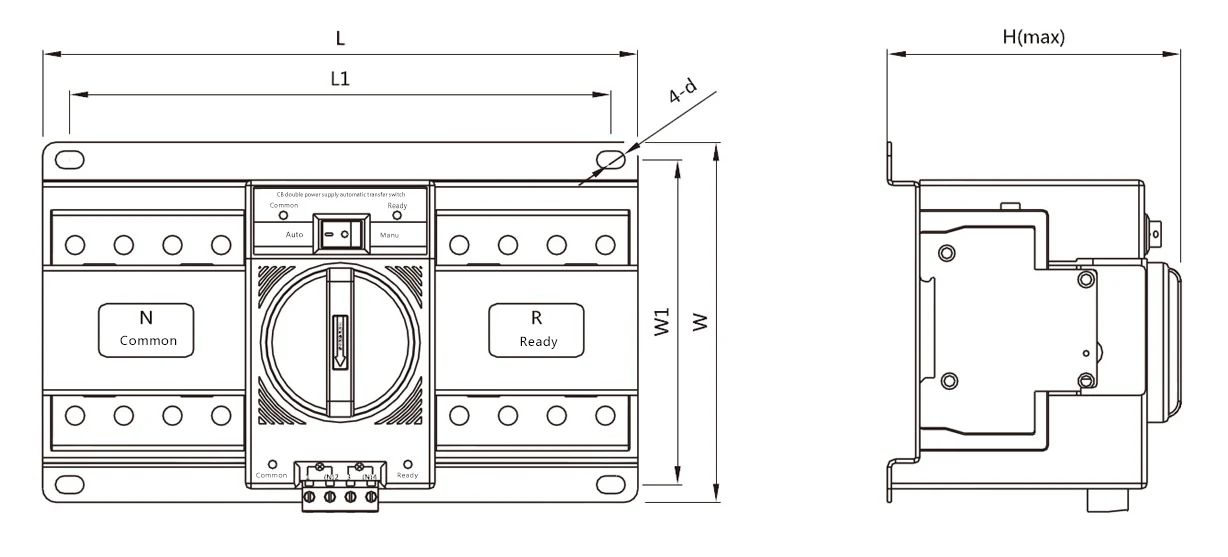

Dimensioni d'ingombro e di montaggio

Misurare Modello e specifiche	Dimensioni del contorno			Dimensioni di installazione
	L	W	H	L1	W1	Φd
Interruttore quadripolare	220	132	120	200	120	5
Interruttore tripolare	180			165
