Interruttore automatico scatolato NDM1

Ambito di applicazione

L'interruttore automatico scatolato XUCKY NDM1 (NDM1, di seguito denominato MCCB) è un nuovo interruttore automatico progettato e sviluppato dall'azienda utilizzando tecnologia avanzata internazionale. Gli interruttori hanno le seguenti caratteristiche: dimensioni compatte, elevato potere di interruzione, breve distanza d'arco e resistenza alle vibrazioni, sono prodotti ideali applicati su terra o navi. La tensione di isolamento nominale dell'interruttore è 800 V (500 V per NDM1-63), è adatta per la rete di distribuzione CA 50 Hz/60 Hz, tensione di esercizio nominale di 690 V e corrente nominale di 1250 A, per distribuire potenza e proteggere circuito e potenza l'apparecchiatura da eventuali danni causati da sovraccarico, cortocircuito, sottotensione e altri guasti. Anche per la protezione da conversioni poco frequenti dei circuiti e avviamenti poco frequenti del motore e da sovraccarico, cortocircuito e sottotensione. L'interruttore NDM1 può essere montato verticalmente (montante) o orizzontalmente (trasversalmente).

L'MCCB NDM1 è adatto per l'isolamento e il simbolo è " ".

L'interruttore automatico scatolato NDM1 soddisfa lo standard GB14048.2 "apparecchiature di comando e di comando a bassa tensione, parte 2: interruttori automatici".

Modello e significato

Nota:

Secondo il polo classifica quattro tipologie:

Tipo A: polo N senza componenti di rilascio di sovracorrente e polo N è sempre stato collegato e non agisce con altri tre poli per l'accensione o lo spegnimento;

Tipo B: polo N senza componenti di rilascio di sovracorrente e polo N potrebbe agire con altri tre poli (accensione polo N prima dello spegnimento);

Tipo C: polo N fissato con componenti di rilascio di sovracorrente e polo N che può agire con altri tre poli (accensione polo N prima dello spegnimento);

Tipo D: polo N fisso con componenti di rilascio di sovracorrente e polo N è sempre stato collegato e non agisce con altri tre poli per l'accensione o lo spegnimento.

Interruttore automatico per distribuzione senza codice, interruttore automatico per protezione motore con 2

Nessun codice per azionamento diretto con maniglia; P per funzionamento elettrico; Z per girare la maniglia.

Classificazione in base alla corrente nominale dello sganciatore di sovracorrente:

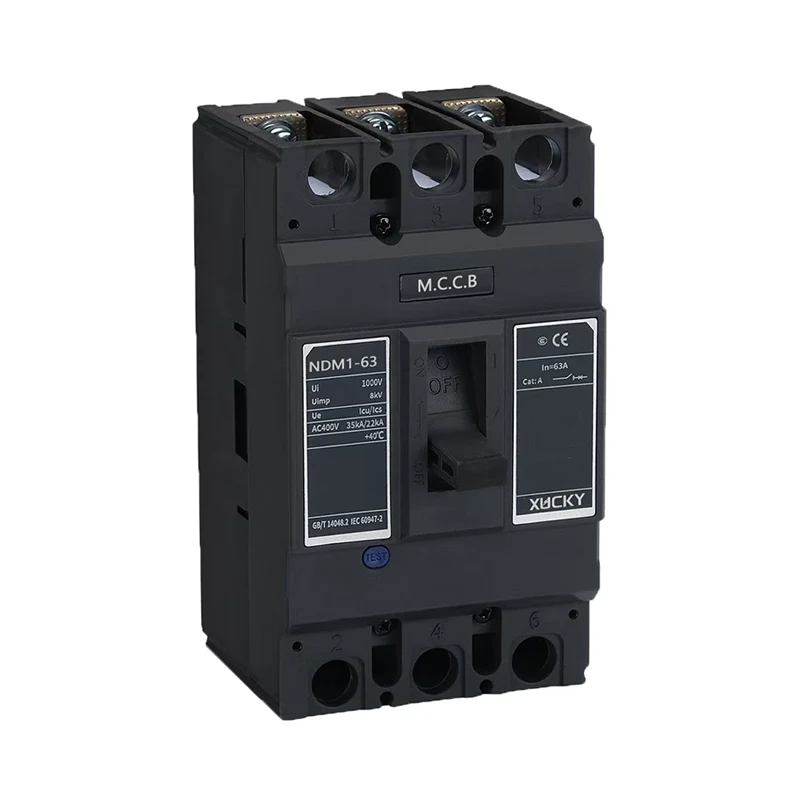

NDM1-63 MCCB ne ha nove: 6,10,16,20,25,32,40,50,63 A;

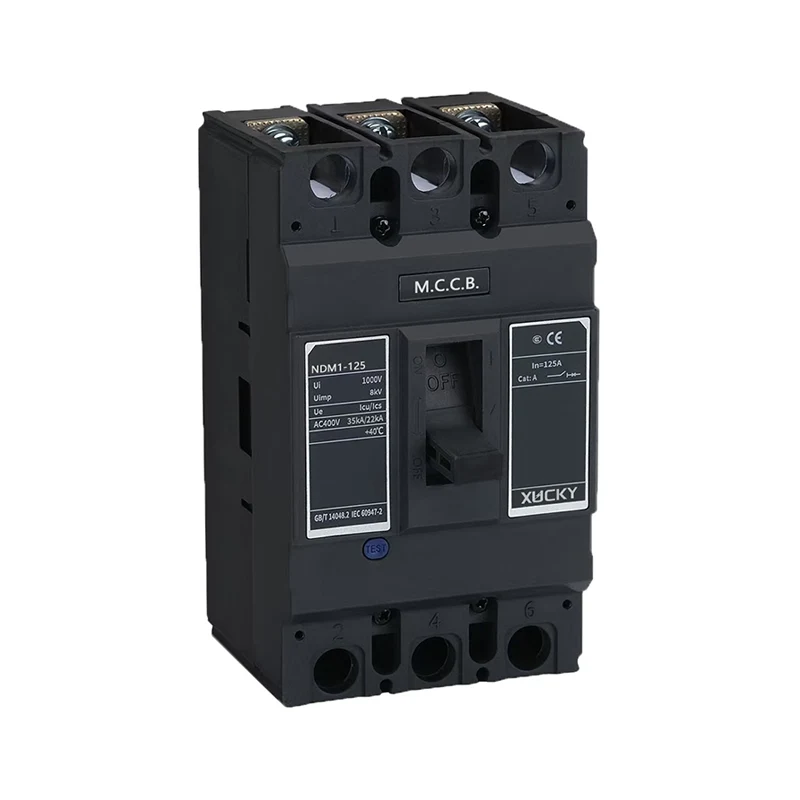

NDM1-125 MCCB ha undici: 16,20,25,32,40,50,63,80,100,125 A;

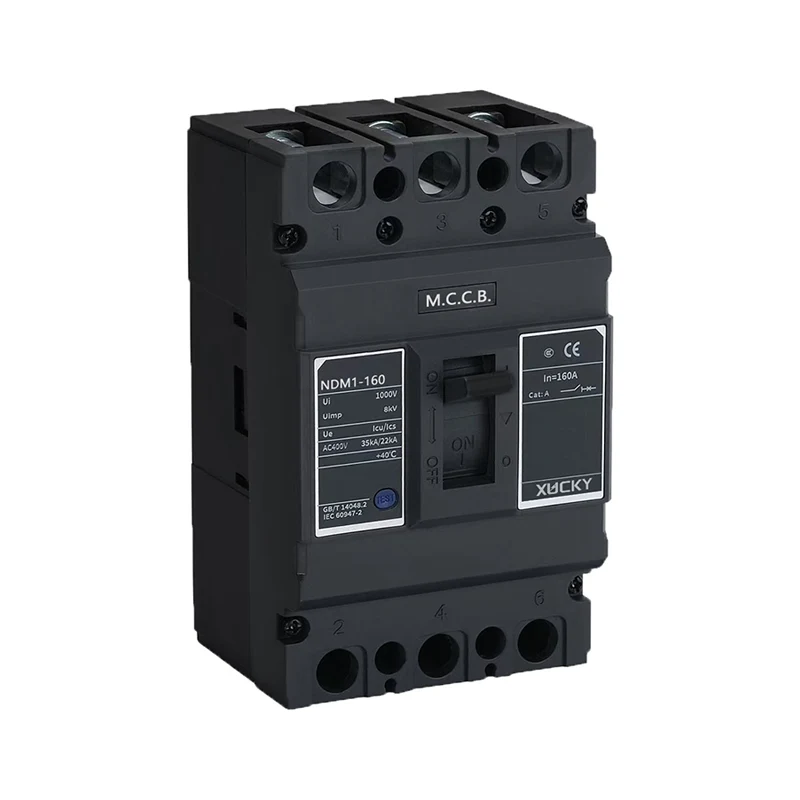

NDM1-160 MCCB ne ha nove: 32,40,50,63,80,100,125,160 A;

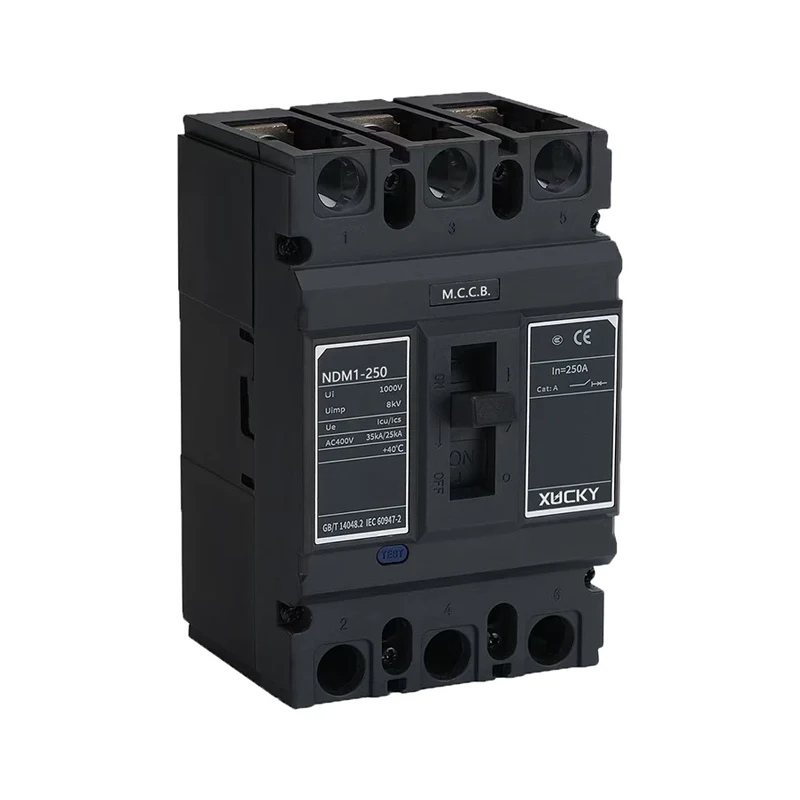

NDM1-250 MCCB ne ha sette: 125,140,160,180,200,225,250 A;

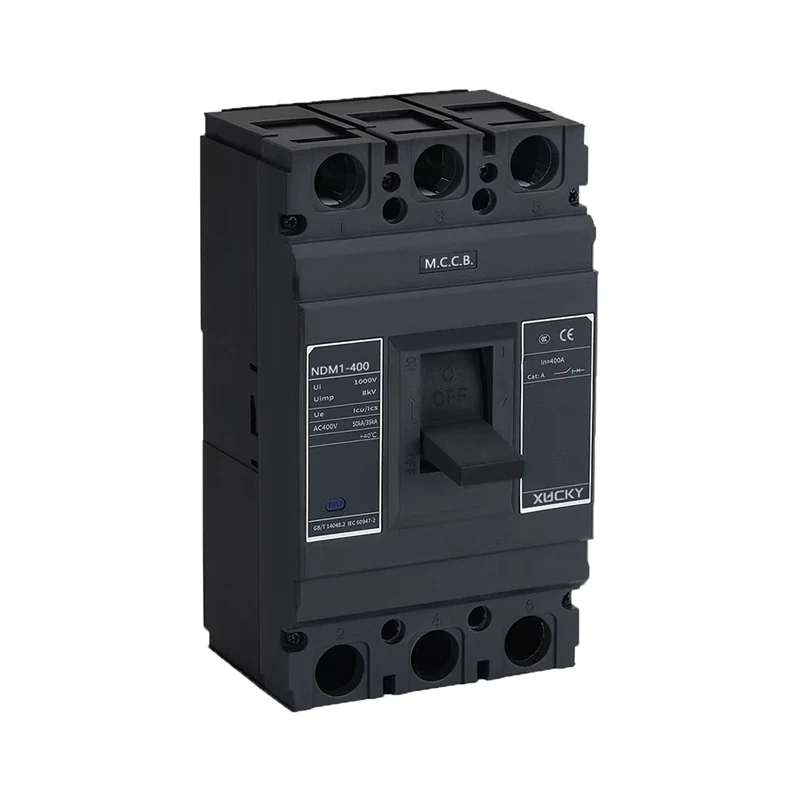

NDM1-400 MCCB ne ha cinque: 225.250.315.350.400 A;

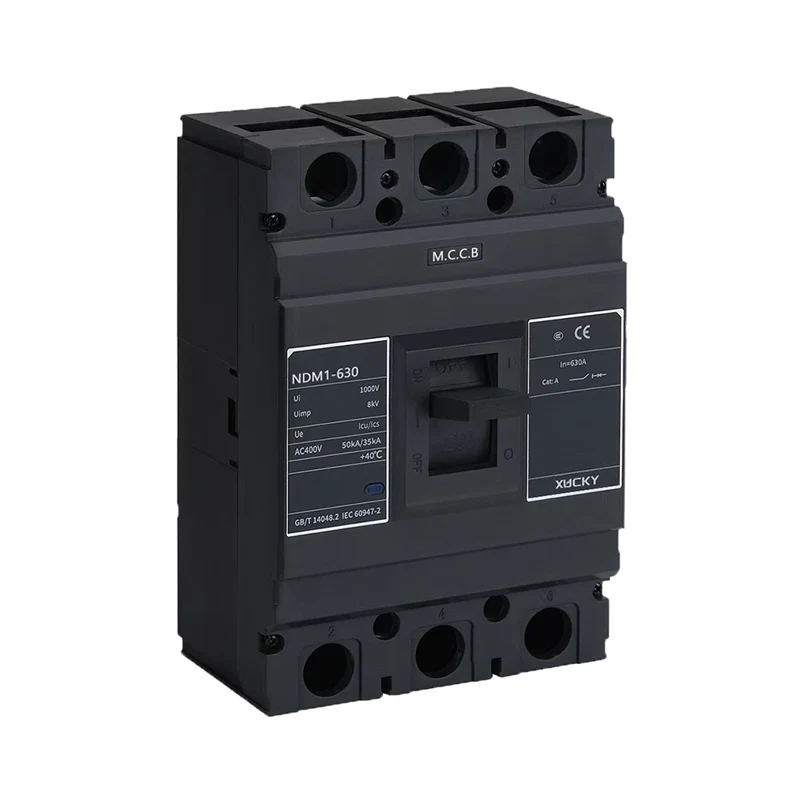

NDM1-630 MCCB ne ha tre: 400.500.630 A;

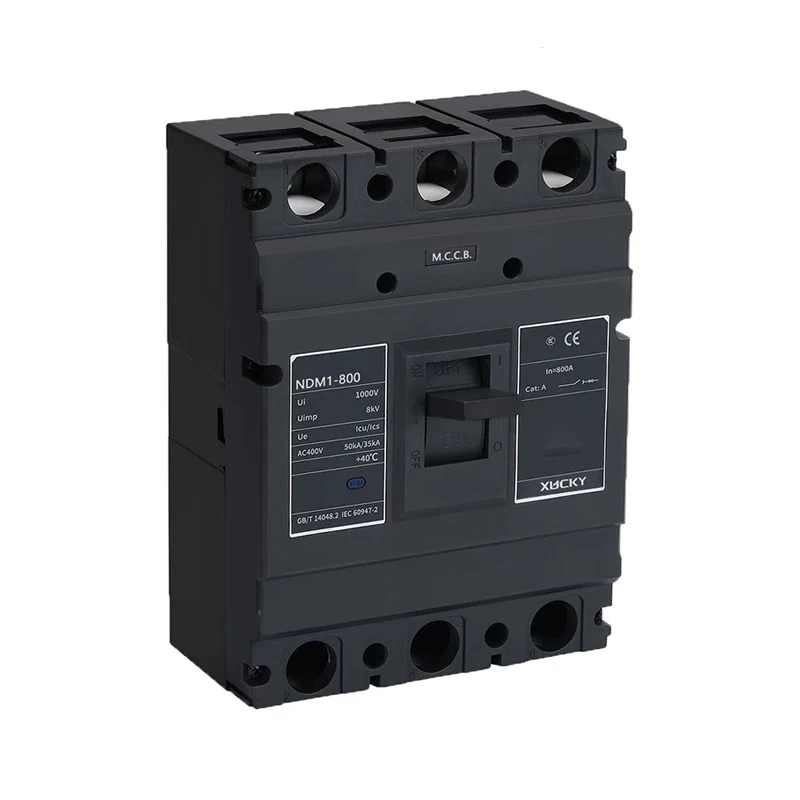

NDM1-800 MCCB ne ha tre: 630.700.800 A;

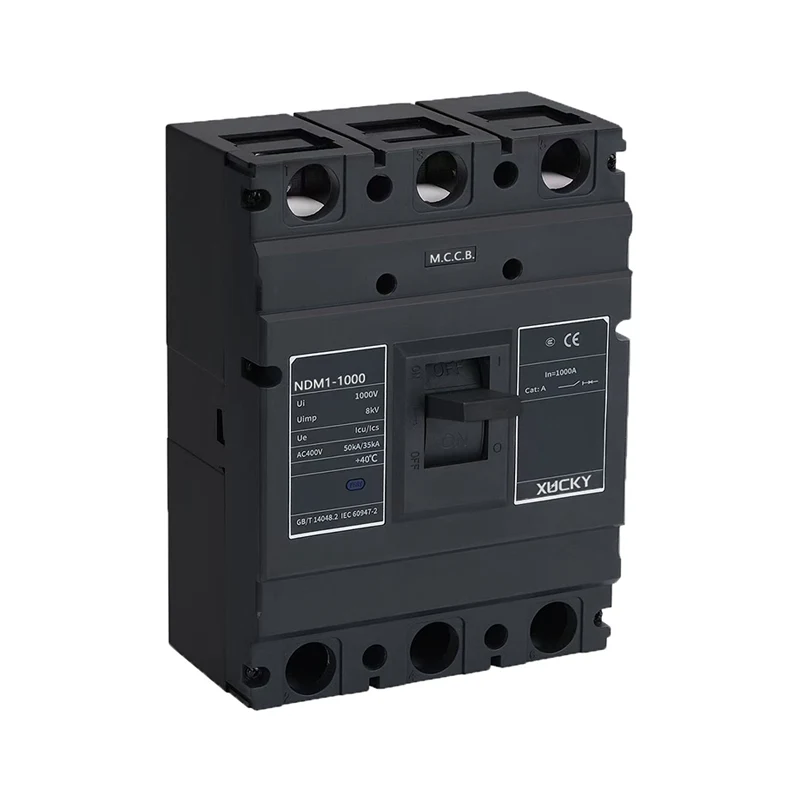

L'MCCB NDM1-1000 ne ha due: 800,1000 A.

Nota: 6A ha solo il tipo elettromagnetico (istantaneo), non è una specifica consigliata.

In base al metodo di cablaggio: cablaggio davanti alla scheda, cablaggio sul retro della scheda, tipo di inserimento della scheda.

In base allo schema di rilascio della sovracorrente: tipo termodinamico-elettromagnetico (doppio), tipo elettromagnetico (istantaneo).

A seconda dell'abito si presenta di due tipi: con o senza abito.

La dotazione comprende accessori interni ed accessori esterni: gli accessori interni sono dotati di sganciatore, sganciatore di minima tensione, contatto ausiliario e contatto di allarme. Gli accessori esterni sono il meccanismo di azionamento della maniglia girevole, il meccanismo di azionamento motorizzato e così via.

In base al potere di interruzione: tipo di interruzione standard L; M-secondo tipo ad alta rottura; Tipo di rottura H-alta

Condizioni operative normali

■ Temperatura dell'aria ambiente: -5℃~+40℃ e la temperatura media nelle 24 ore è inferiore a +35℃.

■ Altitudine: l'altitudine del luogo di installazione non è superiore a 2000 m.

■ Condizioni atmosferiche: l'umidità relativa dell'aria alla temperatura più alta +40℃ non è superiore al 50%; Nella bassa temperatura può avere un'umidità relativa più elevata. L'umidità relativa media massima è del 90%, mentre la temperatura minima media mensile è +25℃ e considera le variazioni di temperatura del prodotto sulla superficie del gel.

■ Grado di inquinamento: 3.

Principali parametri tecnici

Principali indici tecnici

1, il valore di impostazione della caratteristica di azione istantanea dell'interruttore per la distribuzione è 10In±20%, NDM1-1000 è 7In±20%; Il valore impostato della caratteristica di azione istantanea dell'interruttore automatico per la protezione del motore è 12In ± 20%.

2, Il valore nominale dell'interruttore nella Tabella 2.

3, Alla temperatura ambiente di +40℃, l'interruttore automatico per le caratteristiche di azione di rilascio di sovracorrente della distribuzione mostrato nella Tabella 3, l'interruttore automatico per le caratteristiche di azione di rilascio di sovracorrente della protezione del motore mostrate nella Tabella 4.

Caratteristiche dell'azione di interruzione del tempo inverso del rilascio di sovracorrente degli interruttori automatici per la distribuzione dell'alimentazione quando tutti i poli sono accesi contemporaneamente

Il valore di impostazione della caratteristica di azione istantanea dell'interruttore automatico per la distribuzione è 10In±20% e il valore di impostazione della caratteristica di azione istantanea dell'interruttore automatico per la protezione del motore è 12In±20%.

Caratteristiche dell'azione di interruzione a tempo inverso del rilascio di sovracorrente degli interruttori automatici per la protezione del motore quando tutti i poli sono accesi contemporaneamente

Tabella dei fattori di declassamento delle variazioni di temperatura

Dimensioni d'ingombro e di installazione

NDM1-63、 125、1 60、250 Schema e dimensione di installazione del cablaggio davanti alla scheda

NDM1-400、 630、 800、 1000 Schema e dimensione di installazione del cablaggio davanti alla scheda

Accessori degli interruttori automatici

1. Accessorio interno degli interruttori automatici

1.1 Sganciatore

Tensione di alimentazione di controllo nominale dello sganciatore a lancio di corrente: AC50Hz, 230V, 400; CC 110 V, 220 V, 24 V; Quando è compreso tra il 70% e il 110%, è possibile interrompere l'interruttore in modo affidabile.

Quando la tensione nominale di alimentazione di controllo dello sganciatore è 24 V CC, la lunghezza massima del filo di rame deve soddisfare i seguenti requisiti

Se i requisiti della tabella precedente non sono soddisfatti, si consiglia di progettare il circuito di controllo dello sganciatore utilizzando la figura seguente

1.2 Sganciatore di minima tensione

Quando la tensione di alimentazione scende alla tensione nominale del rilascio di sottotensione compresa tra il 70% e il 35% dell'intervallo, l'interruttore automatico del rilascio di sottotensione si interrompe in modo affidabile; quando la tensione di alimentazione è inferiore alla tensione nominale, sganciatore di minima tensione del 35%, sganciatore di sottotensione per impedire la chiusura dell'interruttore; quando la tensione di alimentazione è superiore all'85% della tensione nominale dello sganciatore di minima tensione, lo sganciatore di minima tensione garantisce la chiusura dell'interruttore. Gli sganciatori di minima tensione hanno una potenza nominale di CA 50 Hz, 230 V, 400 V.

Nota speciale: l'interruttore automatico con sganciatore di minima tensione, solo nella sottotensione con tensione nominale, che può aprirsi e chiudersi normalmente.

1.3 Rilascio dedicato contatore prepagato

La tensione operativa nominale Ue dello sganciatore dedicato del contatore prepagato è AC230/50Hz, può funzionare normalmente nell'intervallo (65% ~ 110%) Ue. Quando Ctrl viene interrotto, l'apertura dell'interruttore ritarderà di 0,5 ~ 2 secondi. Schema elettrico sblocco dedicato contatore prepagato

1.4 Il valore nominale dei contatti ausiliari e dei contatti di allarme nella Tabella 5

UN. Contatto ausiliario

B. Contatto di allarme

I contatti di allarme non agiscono quando l'interruttore si apre e si chiude normalmente, i contatti di allarme commutano tra l'apertura normale e la chiusura normale solo dopo uno sgancio libero o per guasto.

2. Accessorio esterno per interruttori automatici

2.1 Meccanismo di comando del motore. Il valore nominale e il codice sono riportati nella Tabella 6.

NOTA: Dopo l'intervento dell'interruttore con comando elettrico, il comando elettrico deve far nuovamente scattare l'interruttore, poi può chiudersi.

Esempio: NDM1-63/ 33102 63A indica un interruttore automatico scatolato tipo NDM1, la corrente nominale del telaio è 63 A, il potere di interruzione è di tipo standard, funzionamento con maniglia, 3 poli, doppio sganciatore, con sganciatore, per la protezione del motore, la corrente nominale è 63 A .

La selezione, l'installazione e l'uso devono essere coerenti con il manuale del prodotto o con gli standard nazionali pertinenti.

Nota: il tipo N-polo dell'interruttore automatico 4P è diviso in tipo A, tipo B, che non è specificato per impostazione predefinita su tipo B.
