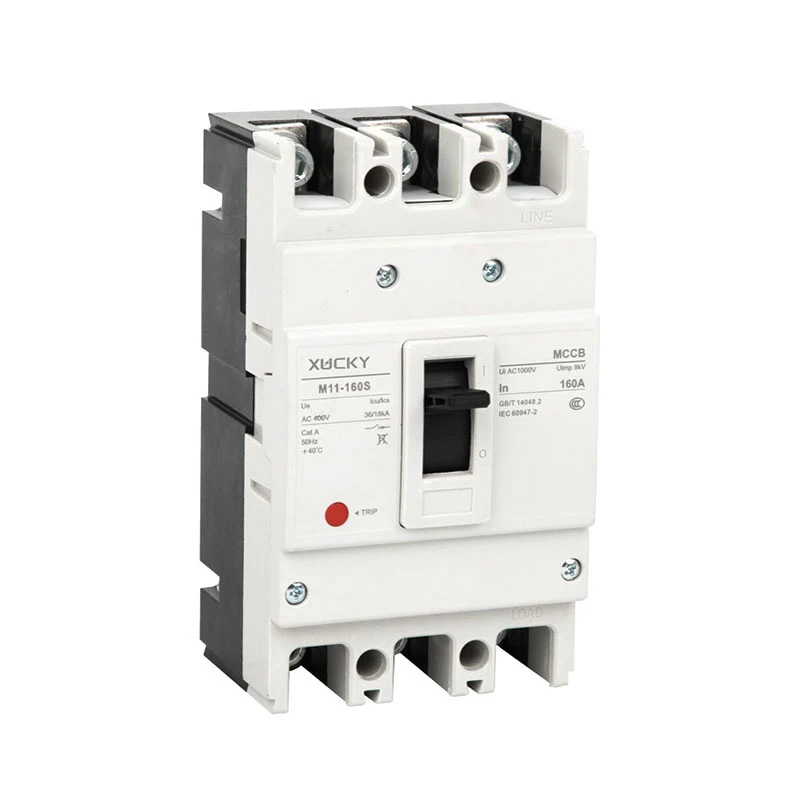

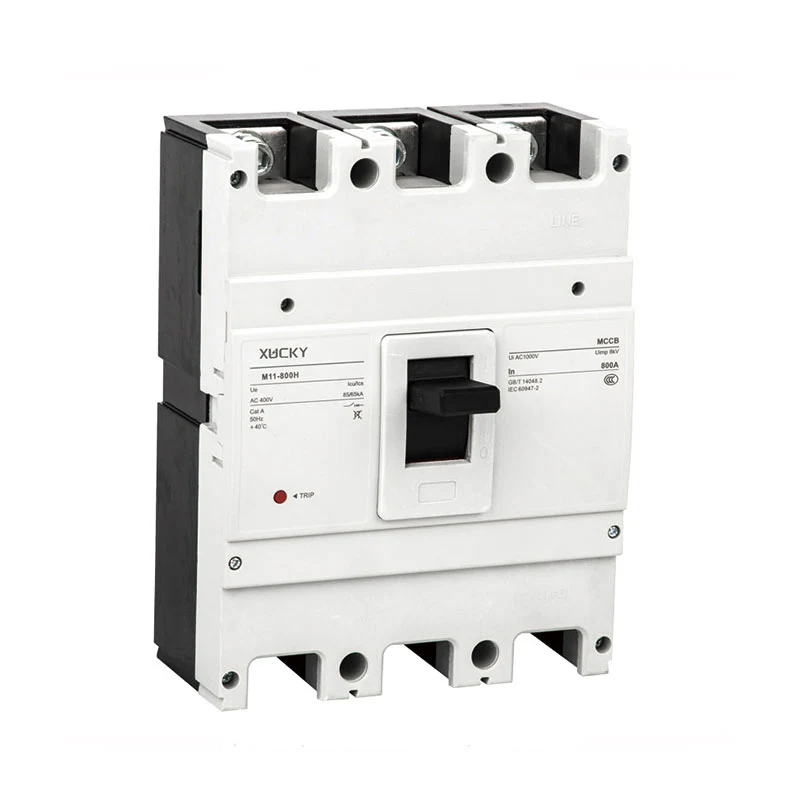

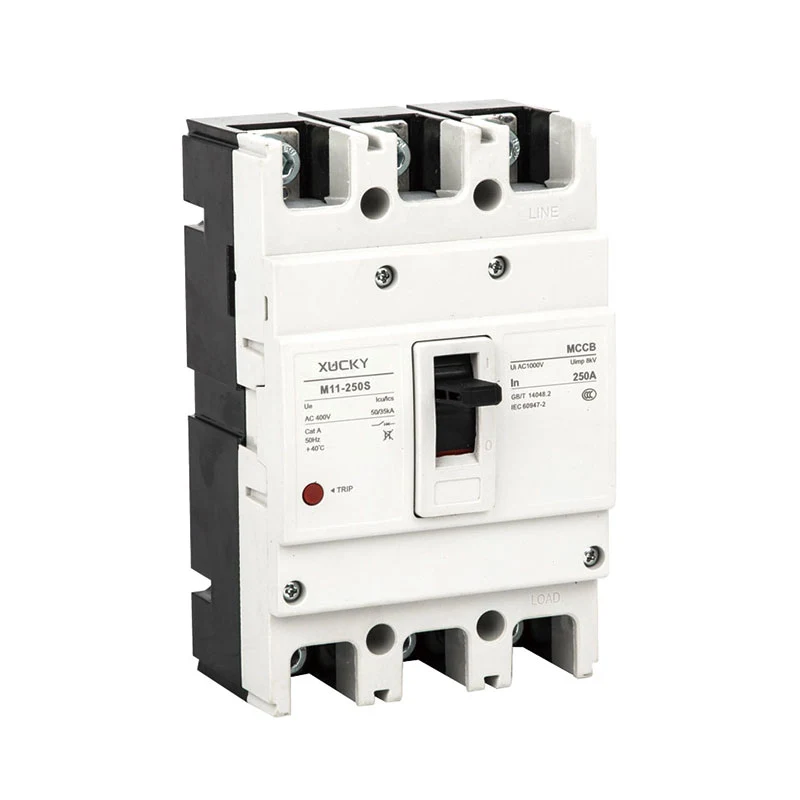

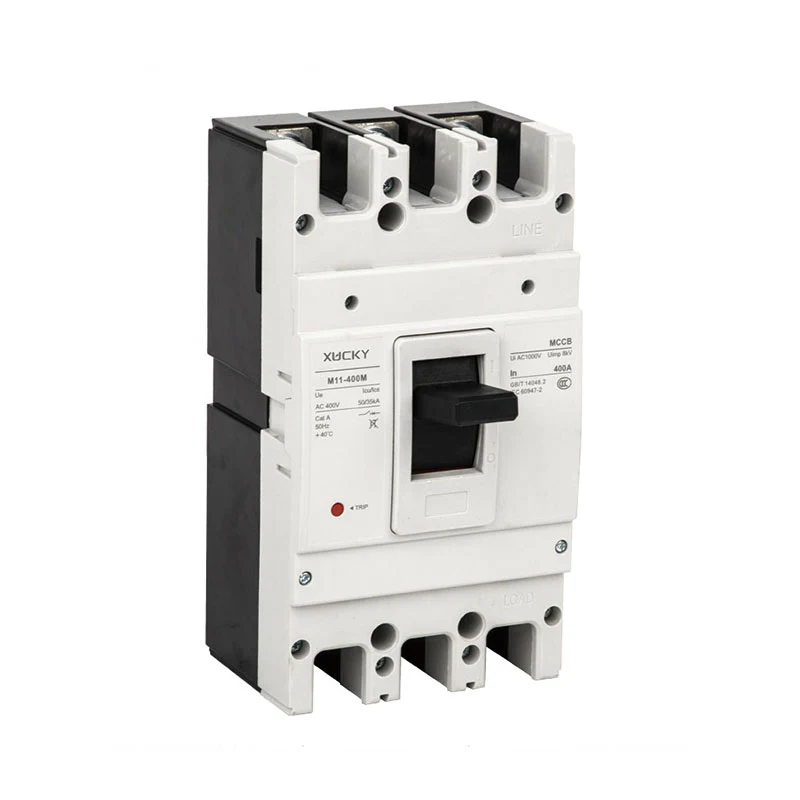

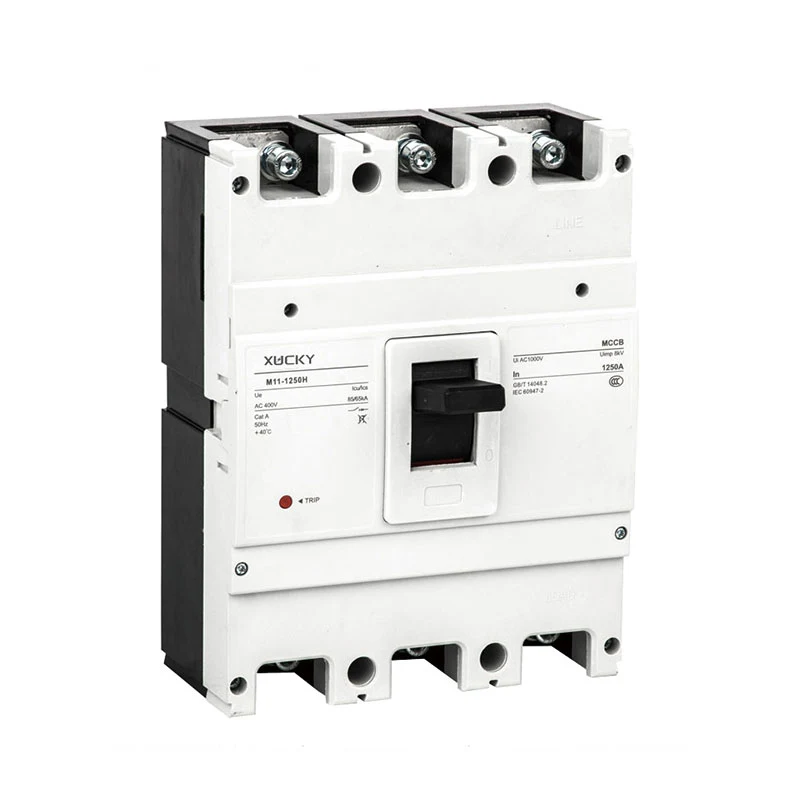

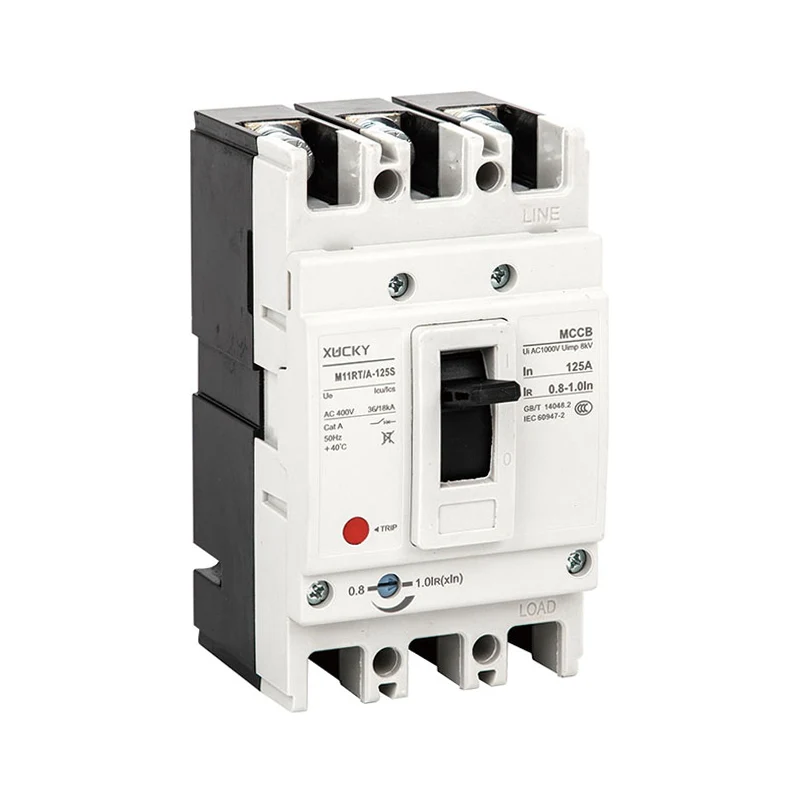

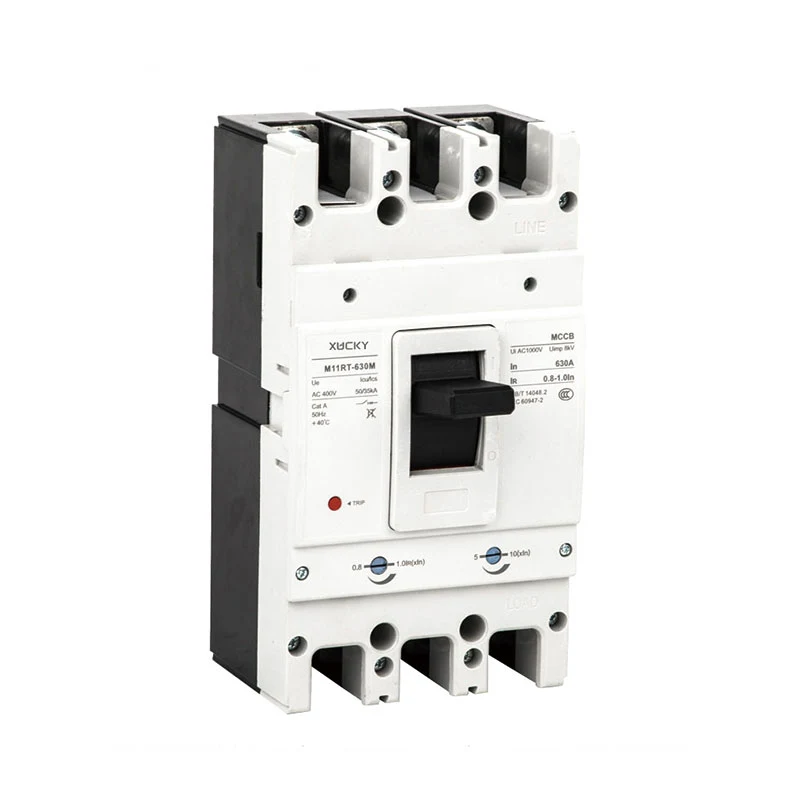

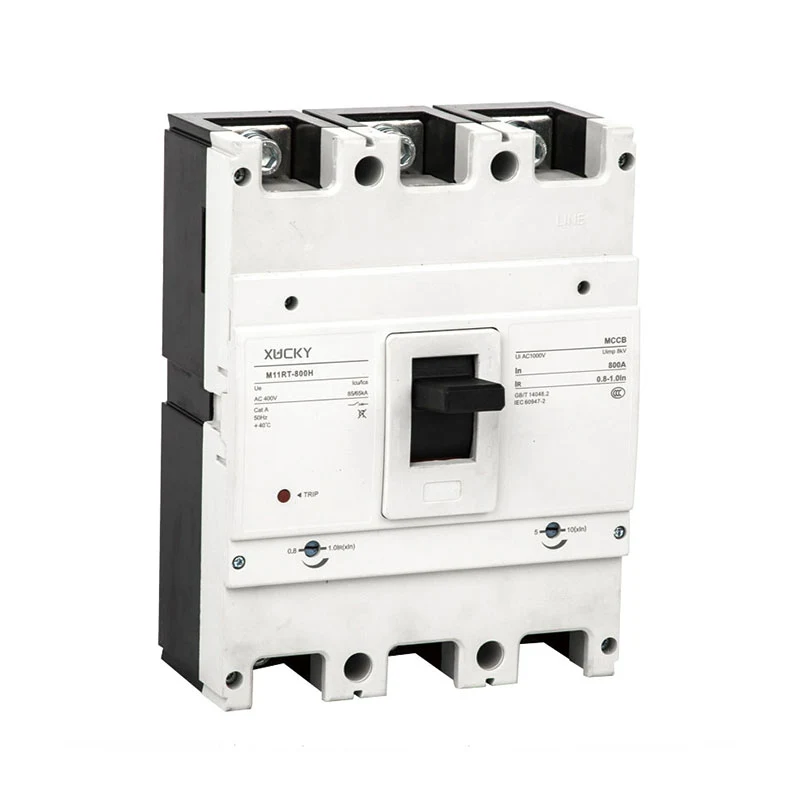

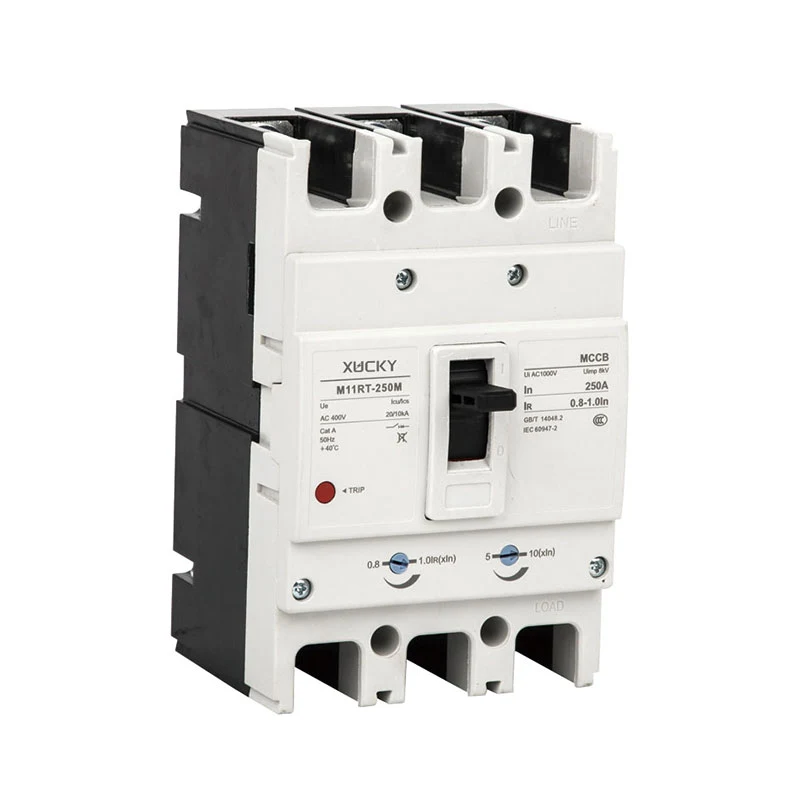

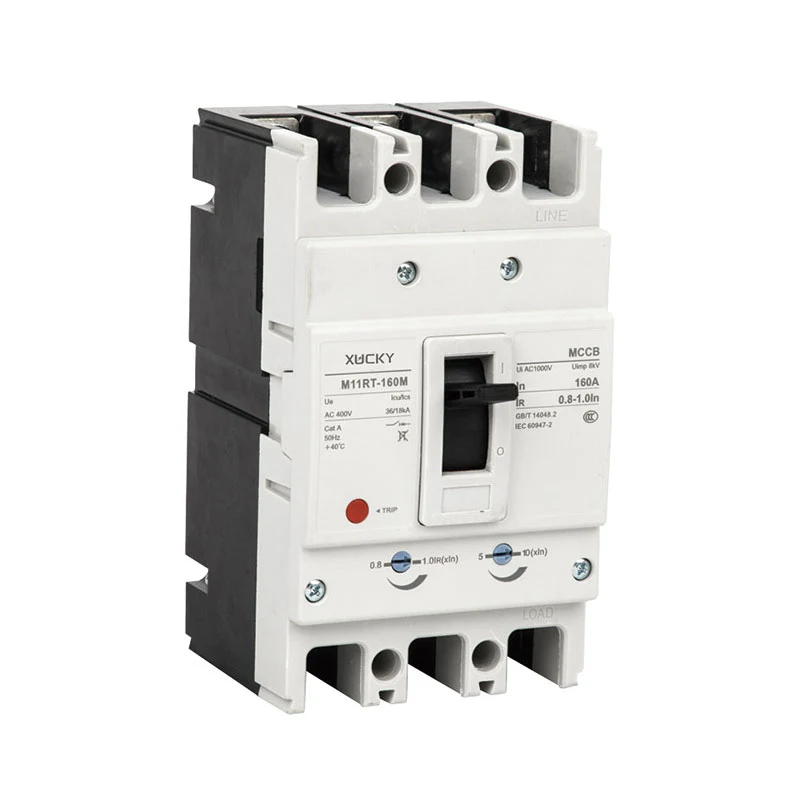

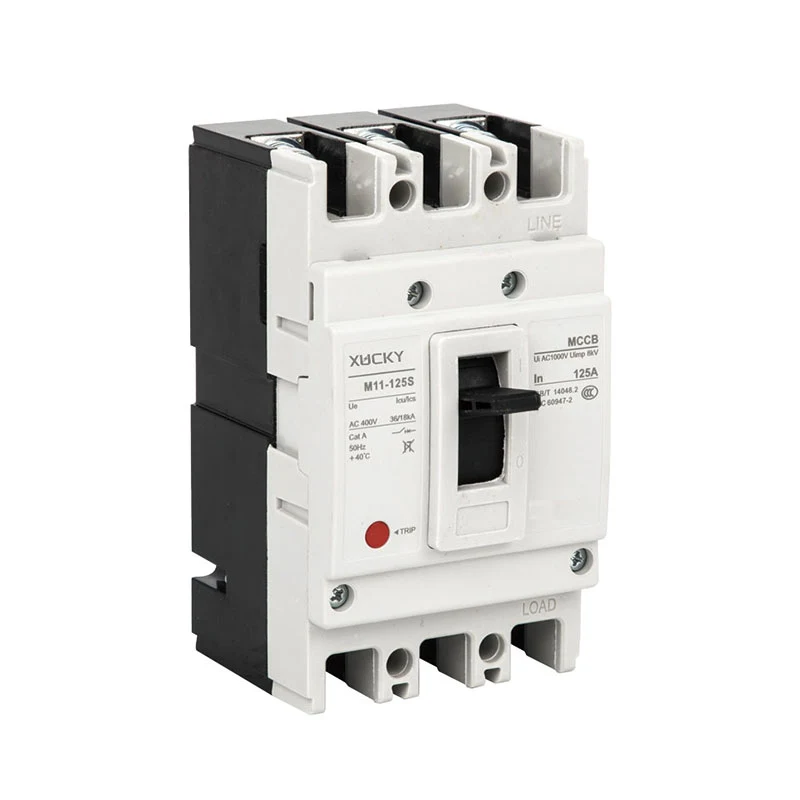

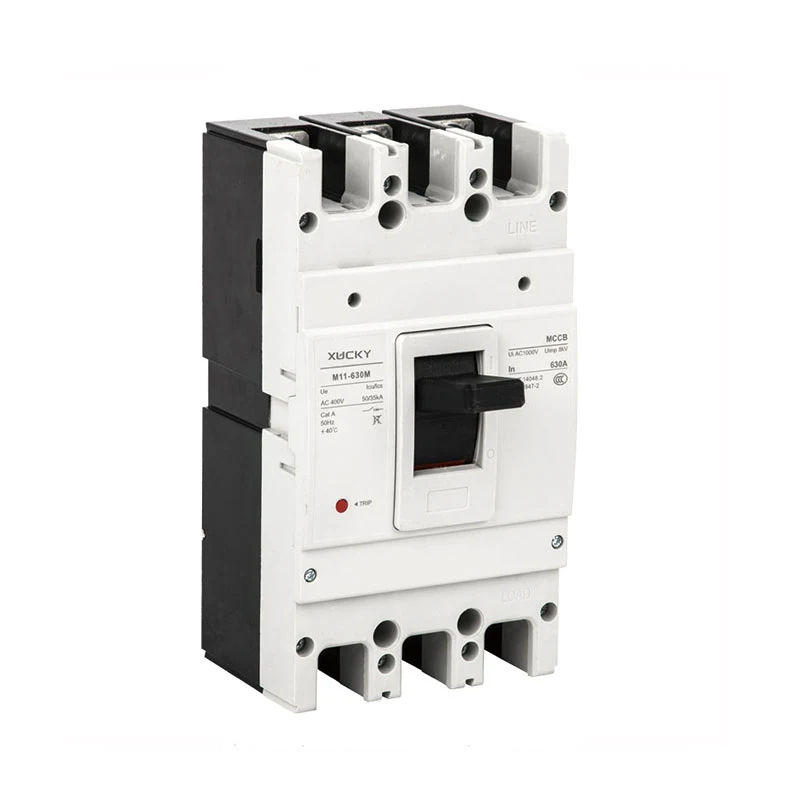

Interruttore automatico scatolato elettronico M11

Gli interruttori automatici scatolati elettronici M11 personalizzati China XUCKY Electric sono nuovi interruttori automatici aggiornati ricercati e sviluppati dall'azienda combinati con i vantaggi di prodotti internazionali simili e la domanda dei mercati nazionali e internazionali.

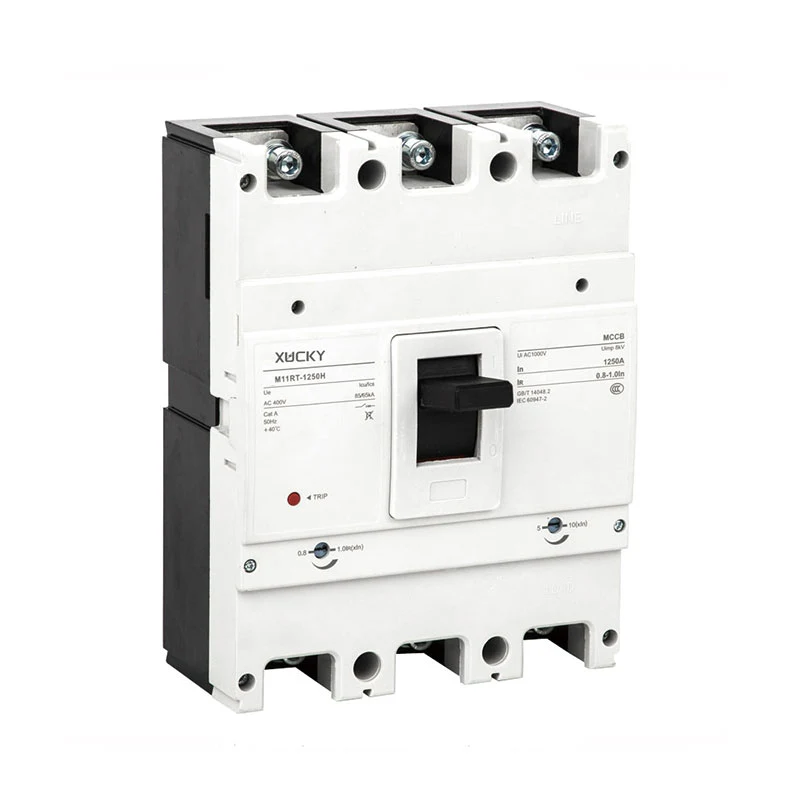

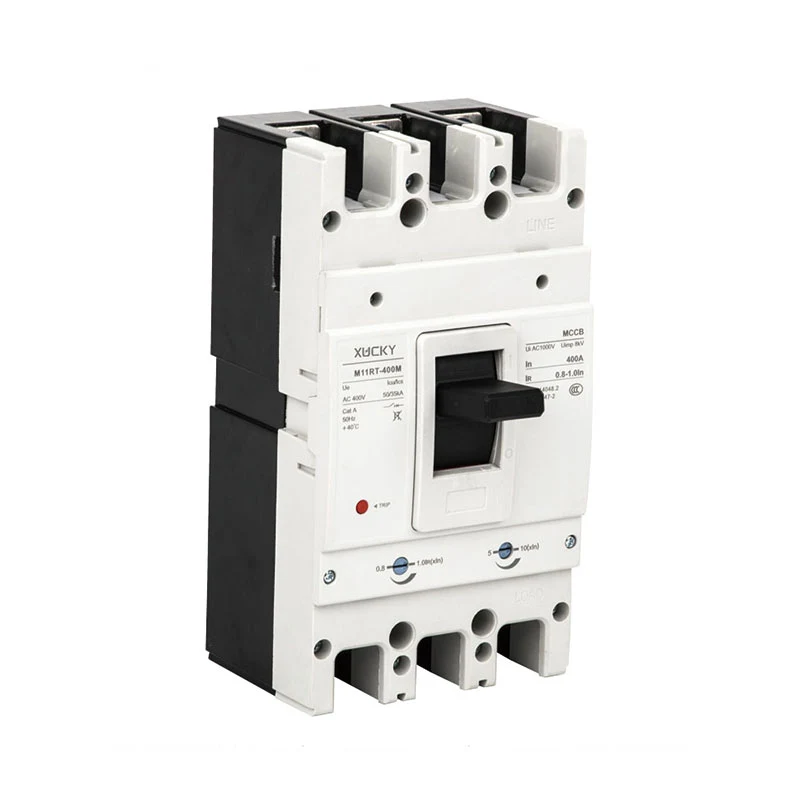

Le serie di interruttori automatici M11, M11LY, M11RT, M11E e M11EL sono nuovi interruttori automatici aggiornati ricercati e sviluppati dall'azienda combinati con i vantaggi di prodotti internazionali simili e la domanda dei mercati nazionali e internazionali.

Con una tensione di isolamento fino a 1000 V, l'interruttore è applicabile per sistemi di distribuzione di AC 50 Hz, tensione di lavoro nominale 690 V e corrente di lavoro nominale da 10 A-1250 A, utilizzati per distribuire energia elettrica, proteggere circuiti e apparecchiature di potenza da sovraccarico, cortocircuito, sotto tensione e così via, può essere utilizzato anche per l'avvio poco frequente del motore e proteggerlo da sovraccarico, cortocircuito o sottotensione.

È caratterizzato da dimensioni ridotte, elevata interruzione, breve flashover, ecc. ed è il prodotto ideale per gli utenti. Può essere installato verticalmente o installato orizzontalmente.

L'interruttore automatico scatolato CC serie M11DC (di seguito denominato interruttore automatico) è adatto per sistemi CC con tensione nominale fino a 1000 V CC inclusi e corrente nominale 10 ~ 800 A, utilizzato per distribuire energia elettrica, proteggere circuiti e apparecchiature di alimentazione da sovraccarico, cortocircuito e così via.

I prodotti possono essere alimentati con fili dall'alto e dal basso ed è privo di polarità.

È conforme alle norme IEC 60947-2, GB14048.2, ecc.

Caratteristiche del prodotto

Caratteristica 1: capacità di limitazione della corrente

La limitazione di corrente si riferisce al limite dell'aumento della corrente di cortocircuito nel circuito e nel circuito protetto da M11, il valore di picco della corrente di cortocircuito e l'energia I2t nel circuito saranno molto inferiori al valore previsto.

Contatto fisso a U

L'esclusivo contatto fisso a forma di U può raggiungere la tecnologia di pre-rottura:

La cosiddetta tecnologia di pre-interruzione si riferisce a quando la corrente di cortocircuito scorre attraverso il sistema di contatto, l'energia elettrica generata dal contatto fisso a forma di U e dal contatto mobile si esclude a vicenda. Quanto maggiore è la corrente di cortocircuito, tanto maggiore è la repulsione della forza elettromotrice, che viene generata contemporaneamente insieme alla corrente di cortocircuito. Prima che si verifichi l'azione di sgancio, la forza di repulsione elettrodinamica può effettuare la separazione dei contatti fisso e mobile, aumentando l'arco per aumentare la resistenza equivalente tra loro per raggiungere lo scopo di sopprimere l'aumento della corrente di cortocircuito.

Caratteristica 2: accessori modulari

◆ Accessorio: Per gli interruttori della stessa taglia, hanno dimensioni uniformi indipendentemente dal potere di interruzione e dalla corrente nominale; Accessorio: Gli utenti possono liberamente

◆ scegliere ed espandere le funzioni degli interruttori automatici in base alle proprie esigenze

◆ Gli accessori modulari hanno una funzione di isolamento, che facilita il funzionamento e l'installazione in linea diretta.

Caratteristica 3: cornice miniaturizzata

5 taglie di telaio: tipo 125, tipo 160, tipo 250, tipo 630, tipo 800, tipo 1250

Corrente nominale della serie M11 10 A~1250 A

Caratteristica 4: dispositivo di repulsione del contatto (tecnologia brevettata)

Lo schema tecnico adottato dall’invenzione è:

Come mostrato nella Figura 1, il nuovo dispositivo di contatto è costituito principalmente da contatto fisso, contatto mobile, albero 1, albero 2, albero 3 e molle;

Quando l'interruttore è nello stato chiuso, l'albero 2 agisce sul lato destro dell'angolo della molla; Quando l'interruttore ha una corrente di guasto elevata, il contatto mobile sarà soggetto alla repulsione elettrica generata dalla corrente stessa e ruoterà con il centro dell'albero 1, quando l'albero 2 ruota fino alla sommità dell'angolo della molla con il contatto mobile , fa sì che il contatto mobile ruoti rapidamente verso l'alto e interrompa rapidamente il circuito in seguito alla reazione della molla, ha migliorato la capacità di interruzione del prodotto attraverso l'ottimizzazione della struttura del contatto.

Caratteristica 5: intelligenza

La comunicazione di rete è più conveniente. Accede al sistema di comunicazione Modbus tramite connessione dedicata. M11E / M11EL con funzione di comunicazione può selezionare accessori di monitoraggio per visualizzare, leggere, impostare e controllare la porta.

Caratteristica: sistema di estinzione dell'arco modularizzato

Caratteristica 7: unificazione

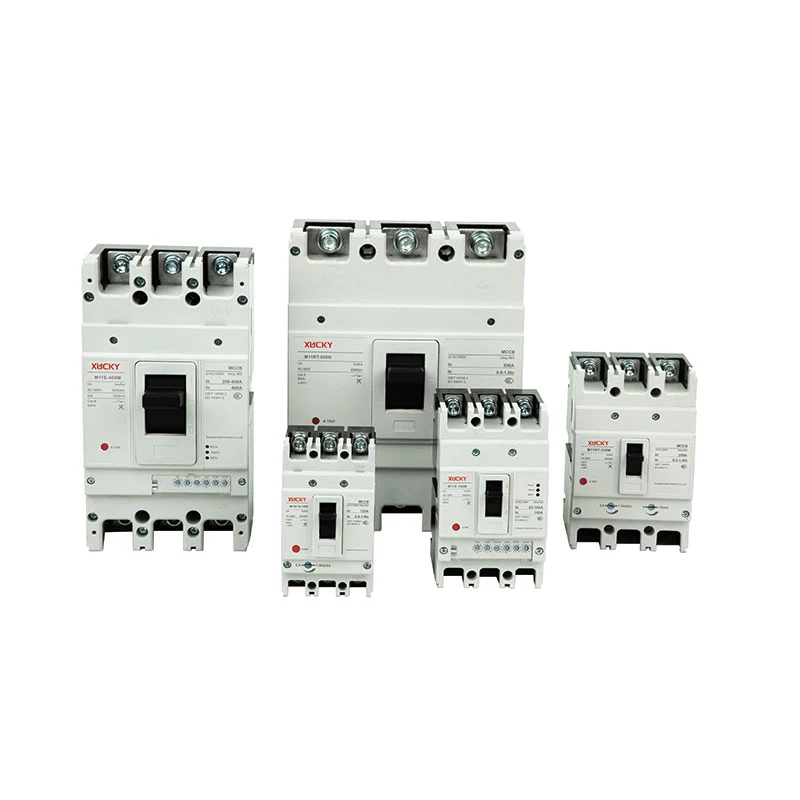

Le sei serie di M11, M11LY, M11DC, M11RT, M11E e M11EL con la stessa dimensione del telaio hanno le stesse dimensioni, dimensioni di installazione e stile estetico, che è un design completamente unificato.

Condizioni ambientali e di installazione

◆ Altitudine fino a 2000 m;

◆ La temperatura media ambientale deve essere compresa tra -5 ℃ e +40 ℃ (+45 ℃ per i prodotti marini);

◆ Può resistere all'effetto dell'aria umida;

◆ Resiste all'azione delle muffe;

◆ Può resistere all'effetto delle radiazioni nucleari;

◆ L'inclinazione massima è 22,5℃.

◆ Può ancora funzionare in modo affidabile quando la nave è soggetta a normali vibrazioni;

◆ Non può ancora funzionare in modo affidabile se il prodotto è soggetto a terremoto (4g).

◆ Luoghi in cui il mezzo circostante non presenta pericolo di esplosione e lontano da gas o polvere conduttiva che potrebbero erodere il metallo o distruggere l'isolamento;

◆Tenere lontano dalla pioggia o dalla neve.

Componenti dell'interruttore

Guida alla scelta del modello

● L'interruttore può essere dotato di sganciatore di minima tensione, sganciatore a lancio di corrente, contatti ausiliari, contatti di allarme, comando elettrico, manovra rotativa e altri accessori.

● L'interruttore automatico è dotato di funzioni di protezione da sovraccarico lungo, ritardo da cortocircuito breve e protezione istantanea da cortocircuito, l'utente può impostare le caratteristiche di protezione richieste (l'utente deve solo azionare il DIP switch per le impostazioni dei parametri della funzione di protezione).

● L'interruttore automatico è dotato di funzioni di protezione termica analogica e di guasto verso terra, indicazione di preallarme, indicazione di sovracorrente, indicazione di corrente di carico, tecnologia di analisi digitale della corrente e può raggiungere un livello di protezione più elevato.

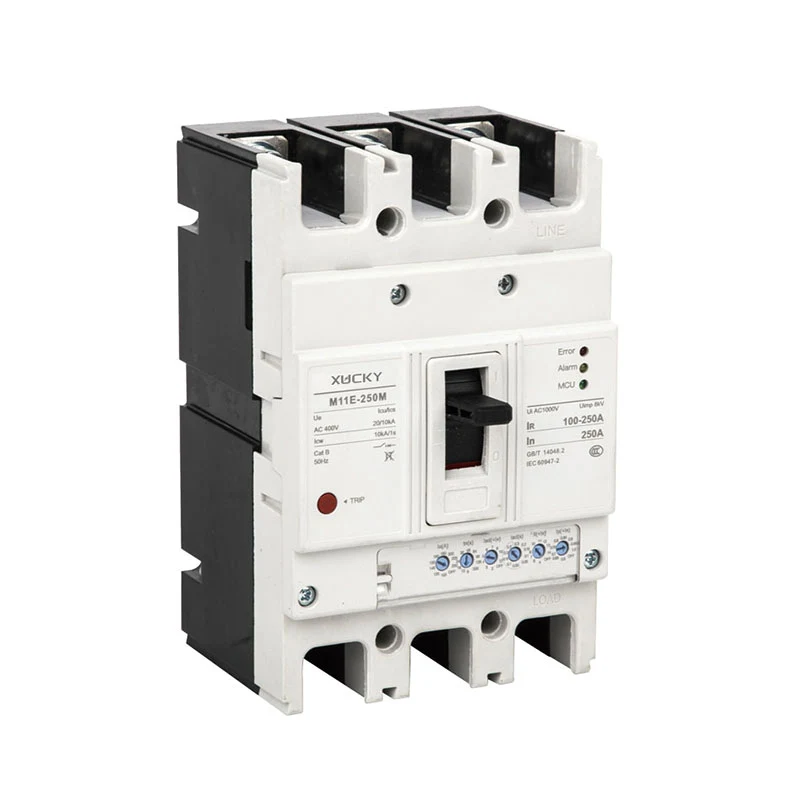

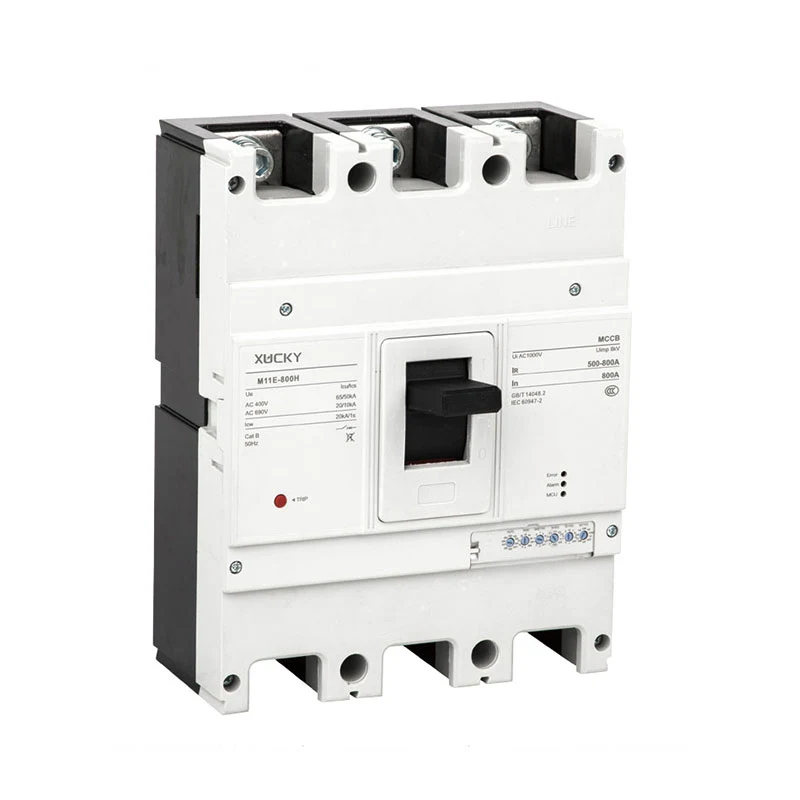

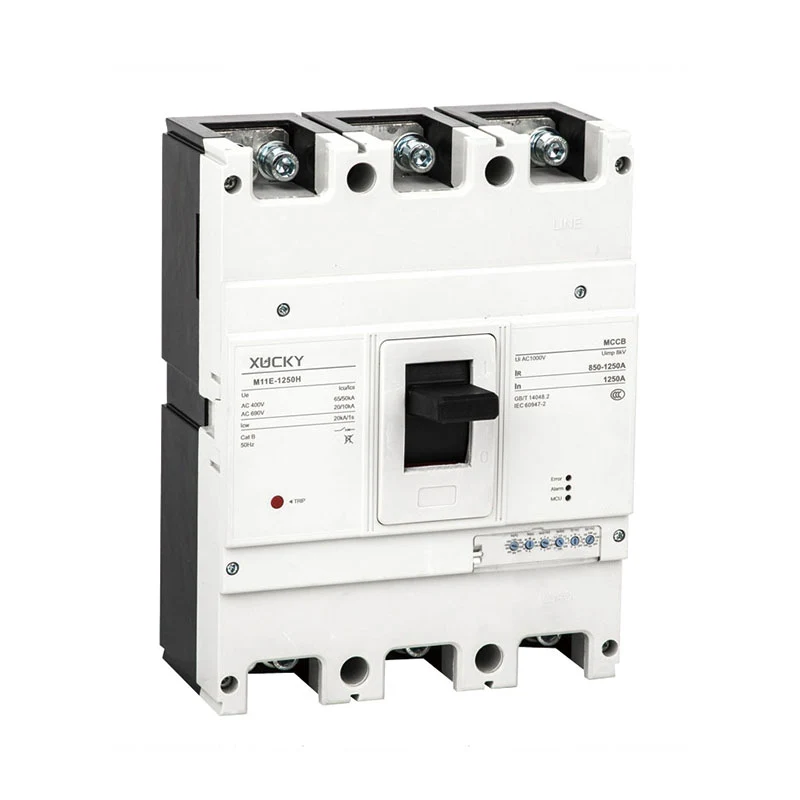

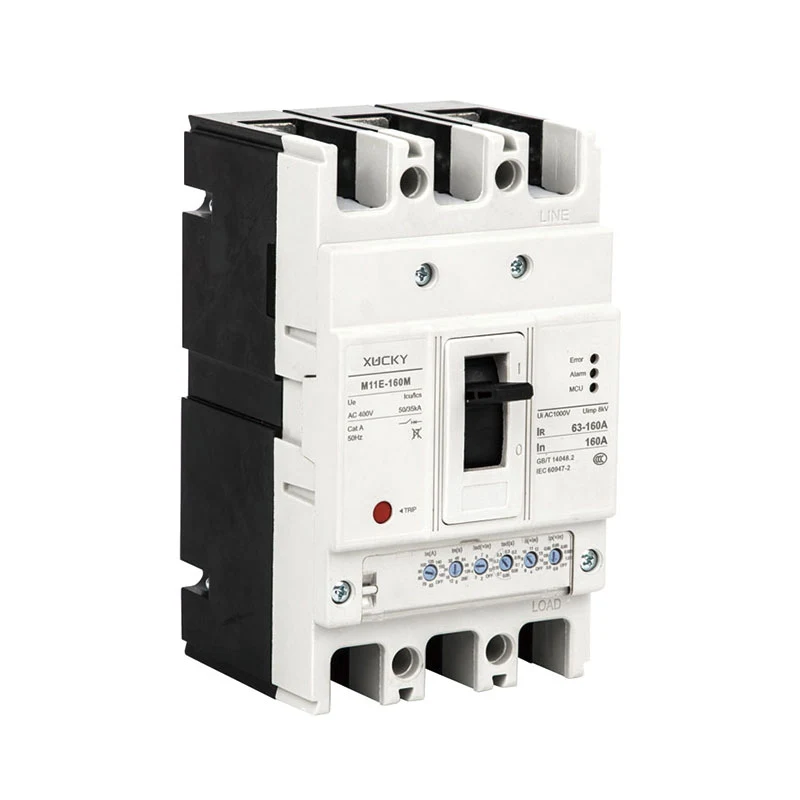

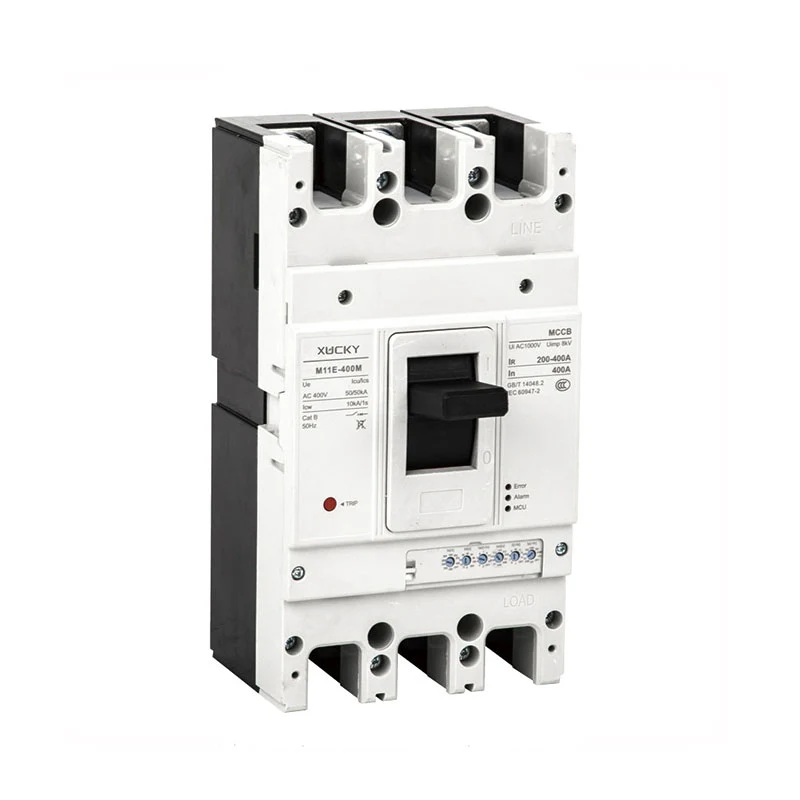

M11E Scheda tecnica interruttore automatico di tipo elettronico
Corrente di telaio (A)		160	250	400	630	1250
Modello		M11E-160H	M11E-250H	M11E-400H	M11E-630H	M11E-1250H
Numero del polo		3, 4	3, 4	3, 4	3, 4	3, 4
Corrente nominale (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Tensione nominale (V)		AC400V
Tensione di isolamento nominale (V)		CA 1000 V
Potere di interruzione di cortocircuito (KA) Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Numero del ciclo operativo	Vita elettrica	1500	1000	1000	1000	1000
	Vita meccanica	7000	7000	4000	4000	4000
Dim. contorno(mm) a-b-c-ca
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Peso (kg)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Dispositivo di comando elettrico (MD)		●
Maniglia di manovra di guida esterna		●
Rilascio automatico		Tipo elettronico

Descrizione del pannello e delle funzioni

Pannello di rilascio intelligente

Manopola di regolazione del pannello come segue in sequenza

● IR(A) Isd(x IR) Ii(x IR)

● IR: corrente di impostazione intervento con ritardo lungo per sovraccarico; Isd: Corrente di regolazione intervento ritardato per cortocircuito;

● Ii: Corrente di regolazione intervento istantaneo in cortocircuito;

I restanti parametri sono impostati per impostazione predefinita o impostati tramite comunicazione remota, come segue

● tR: tempo di impostazione del ritardo lungo per sovraccarico, impostazione di fabbrica: 60 s;

● tsd: tempo di impostazione del ritardo di cortocircuito, impostazione di fabbrica: 0,1 s;

● Ip: corrente di impostazione del preallarme di sovraccarico, impostazione di fabbrica: 0,85*IR;

Porta di comunicazione intelligente (COM)

Pannello Con Protezione Corrente Differenziale

Cos'è un interruttore automatico scatolato?

Gli interruttori automatici scatolati (MCCB) sono un componente richiesto dei sistemi elettrici, poiché forniscono protezione da sovraccarico e da cortocircuito. Nella maggior parte dei casi, gli MCCB sono installati nel quadro di distribuzione dell'alimentazione principale di una struttura, consentendo di spegnere facilmente il sistema quando necessario.

Qual è la differenza tra un interruttore MCCB e un interruttore ICCB?

Gli ICCB sono simili agli interruttori automatici scatolati, ma a differenza degli MCCB, gli interruttori automatici isolati spesso utilizzano un circuito elettronico per monitorare la corrente elettrica e un meccanismo di accumulo di energia che viene solitamente caricato manipolando una maniglia di ricarica.

Qual è la differenza tra MCCB e RCCB?

Un MCCB funziona su un meccanismo magnetico termico, il che significa che è costruito per proteggere sia da sovraccarico che da guasti da cortocircuito. Un interruttore differenziale offre solo protezione contro le correnti residue o la corrente di dispersione a terra e viene solitamente utilizzato per prevenire scosse elettriche e altri pericoli causati da correnti di guasto a terra.

A cosa serve un MCCB?

Un interruttore automatico scatolato (MCCB) è un tipo di dispositivo di protezione elettrica utilizzato per proteggere il circuito elettrico da una corrente eccessiva, che può causare sovraccarico o cortocircuito.
