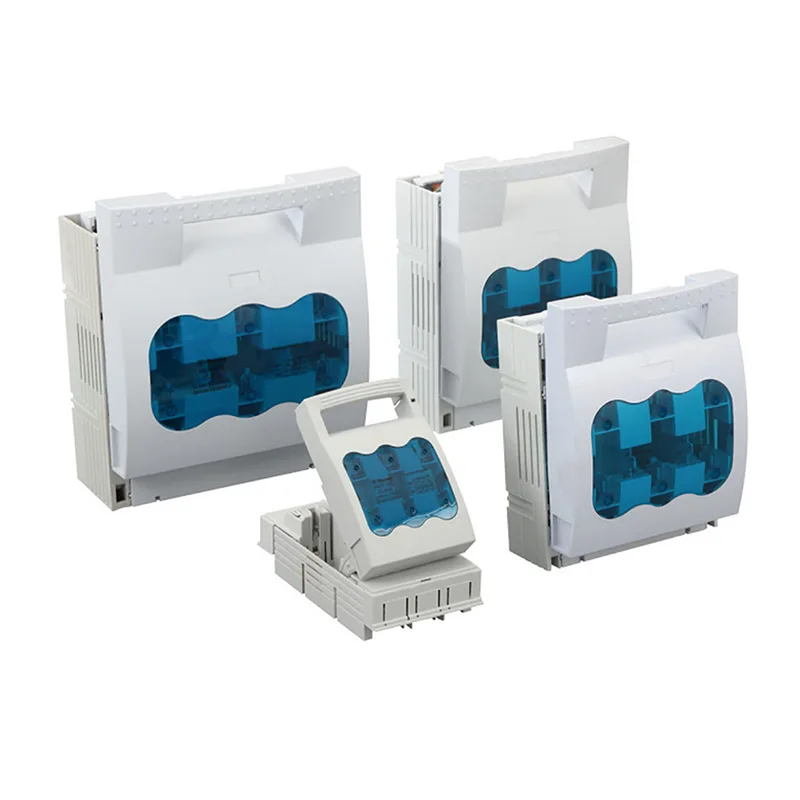

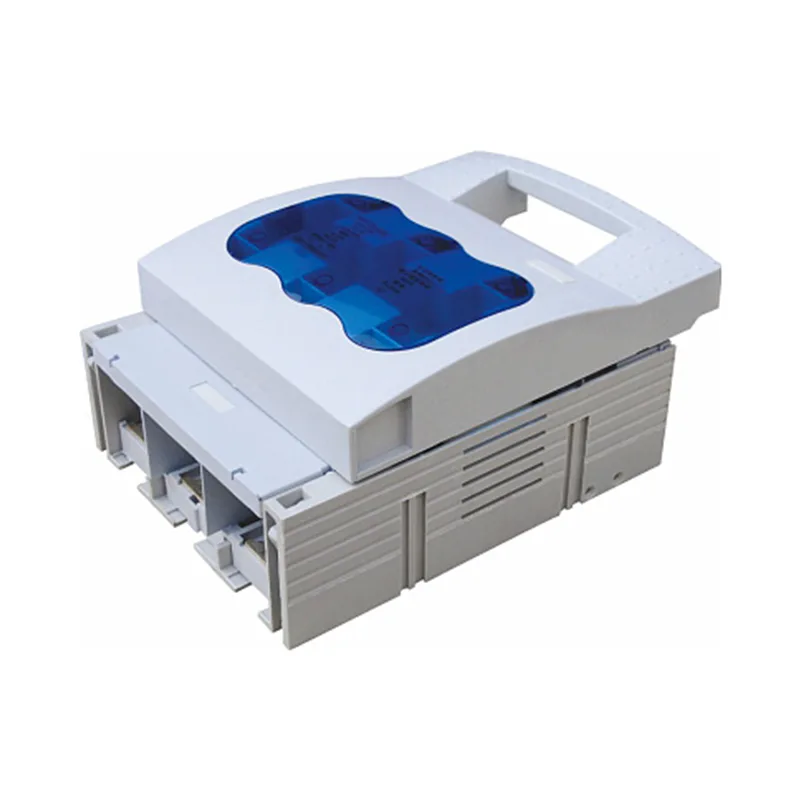

Sezionatore con fusibile HR17B

Il sezionatore con fusibile XUCKY HR17B può essere azionato con carico. È applicabile alla corrente nominale 40A~630A. Ci sono 2 gruppi, 3 gruppi e 4 gruppi. Può essere montato su condotto sbarre e installato su piastra fissa. Fornisce inoltre la struttura di ingresso e uscita delle estremità superiore e inferiore, l'introduzione del bordo del coltello e il dispositivo di estinzione dell'arco; e il foro di rilevamento chiuso si trova sul coperchio dell'interruttore, l'interruttore del segnale e l'interruttore di rilevamento sono integrati. Può essere dotato di controllo fusibili e utilizzato come sezionatore.

Invia richiesta

Descrizione del prodotto

Ambito di applicazione

Il sezionatore con fusibile HR17B di alta qualità XUCKY può essere utilizzato con carico. È applicabile alla corrente nominale 40A~630A. Ci sono 2 gruppi, 3 gruppi e 4 gruppi. Può essere montato su condotto sbarre e installato su piastra fissa. Il sezionatore con fusibile HR17B fornisce anche la struttura di ingresso e uscita delle estremità superiore e inferiore, l'introduzione a coltello e il dispositivo di estinzione dell'arco; e il foro di rilevamento chiuso si trova sul coperchio dell'interruttore, l'interruttore del segnale e l'interruttore di rilevamento sono integrati. Può essere dotato di controllo fusibili e utilizzato come sezionatore.

Il sezionatore con fusibile è bello, innovativo e conciso ed è conforme a IEC60947-3 e GB14048.3.

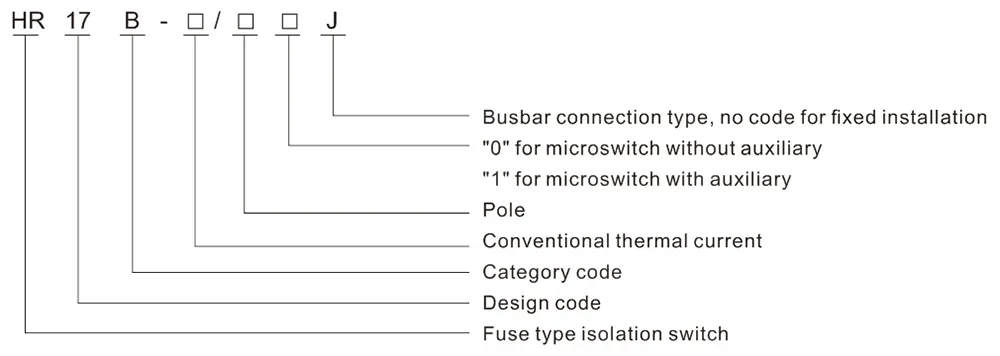

Modello e significato

Principali parametri tecnici

Modello sezionatore con fusibile		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Tensione nominale di isolamento Ui		690 V	690 V	800 V	800 V	800 V	800 V
Tensione operativa nominale Ue		CA400, 660 V
Corrente operativa nominale Ie	400 V CA-23B	40A	63A	160A	250A	400A	630A
Corrente operativa nominale Ie	660 V CA-22B	32A	50A	100A	200A	315A	425A
Potere di fabbricazione nominale a breve termine Icm		10Ie
Corrente di cortocircuito limitata nominale Inc		50kA
Collegamento del fusibile		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Schema e dimensioni di installazione

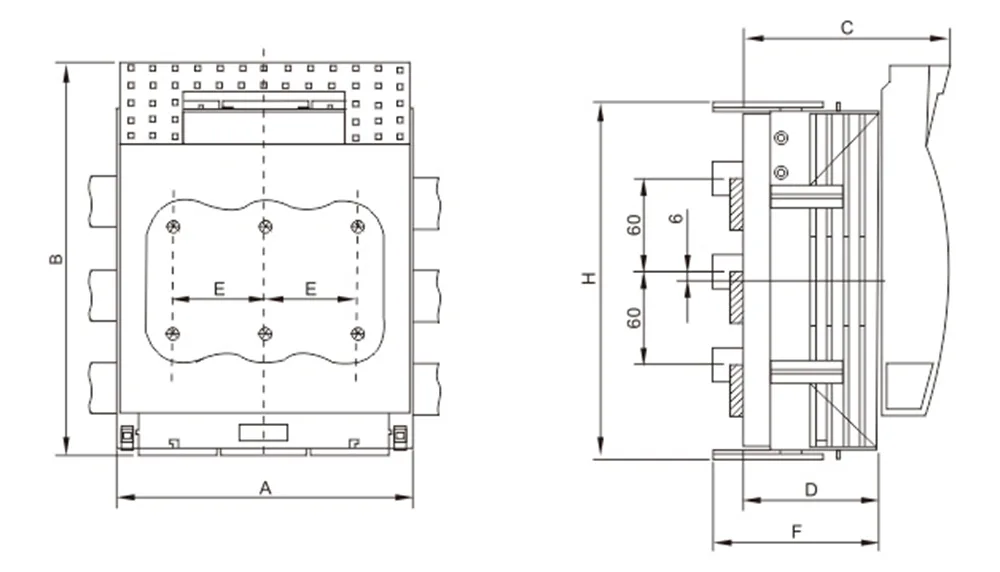

Profilo e dimensioni di installazione del modello HR17B-160~630A sospeso

Modello	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

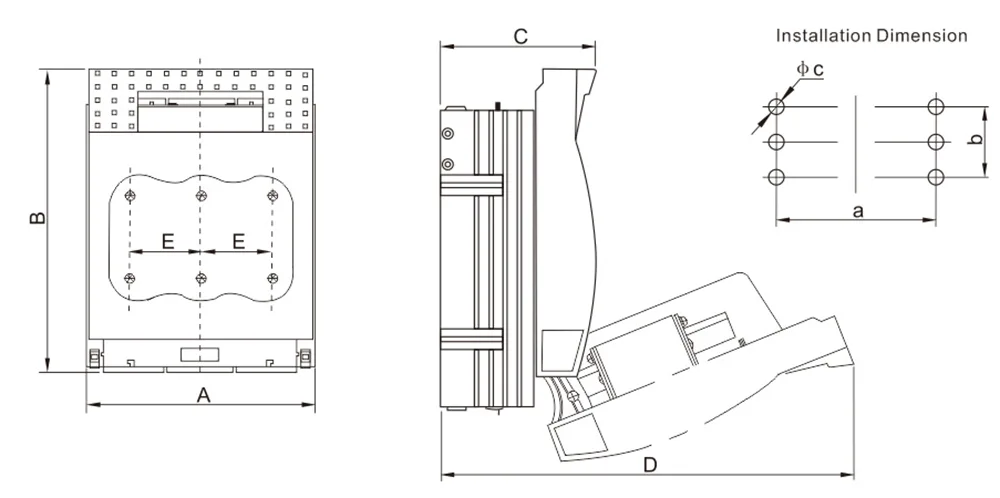

Profilo e dimensioni di installazione di HR17B-40~630A Fisso

Modello		Dimensione contorno (mm)					Dimensioni di installazione (mm)
Modello		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
