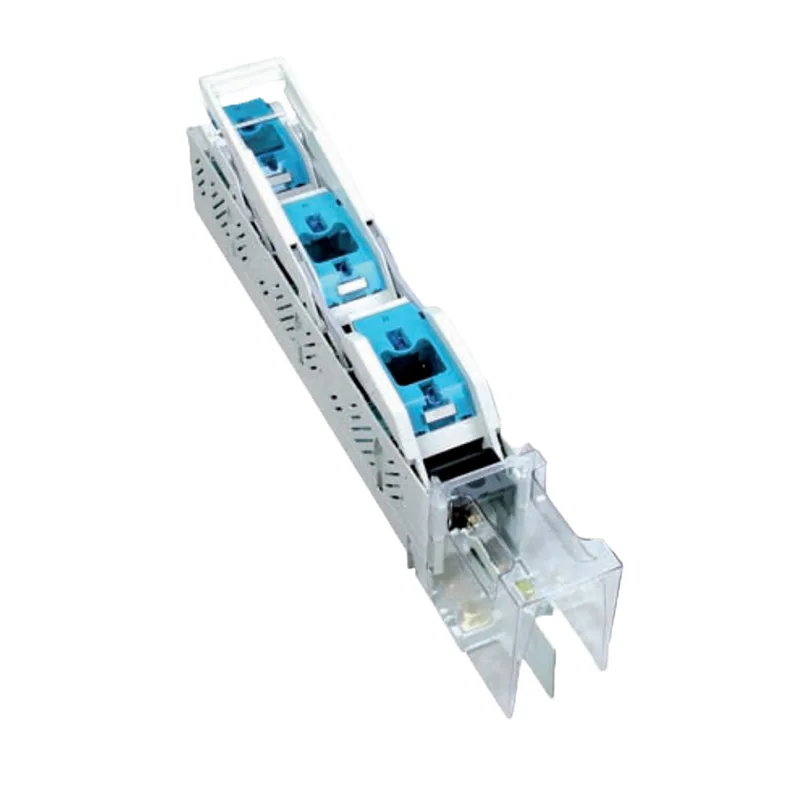

Sezionatore con fusibile in linea HG2B

Ambito di applicazione

Il sezionatore con fusibile in linea HG2B è adatto per tensione nominale CA 660 V e inferiore, CA 160 A~630 A, frequenza CA nominale 50 Hz. Con il funzionamento a carico, il primo trasformatore di corrente e l'integrazione dell'interruttore a barra, con i vantaggi di una comoda regolazione dell'ingresso-uscita superiore-inferiore, interruzione separata trifase, interruzione simultanea trifase e altri, ampiamente utilizzati in set completi di prodotti e sottostazioni box importate.

Nel sistema di distribuzione delle imprese industriali, viene utilizzato principalmente nei circuiti di distribuzione e nei circuiti motore con elevate correnti di cortocircuito, che possono essere utilizzati per accendere e spegnere manualmente il circuito raramente e isolare l'alimentazione e può proteggere il circuito CA dal cortocircuito. Il sezionatore con fusibile in linea non è adatto per avviare e scollegare un singolo interruttore del motore. Soddisfa gli standard: GB14048.3, IEC60947-3.

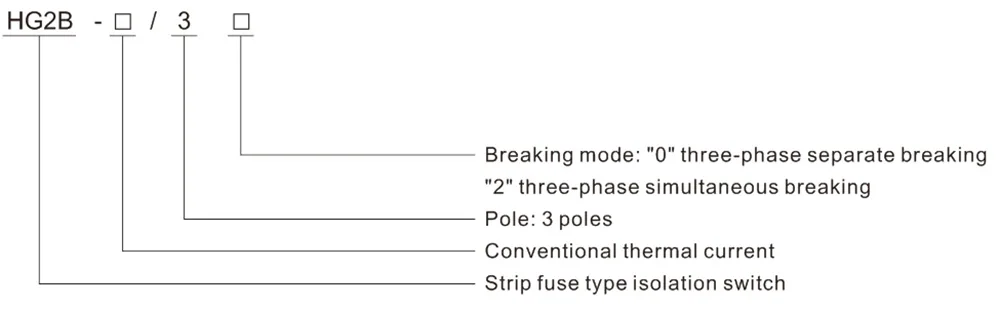

Modello e significato

Condizioni di lavoro e condizioni di installazione normali

1. La temperatura dell'aria ambiente non è superiore a +40°C e non inferiore a -5°C.

2. L'altitudine del luogo di installazione non supera i 2000 m.

3. Umidità: quando la temperatura massima è +40°C, l'umidità relativa dell'aria non supera il 50% e può essere consentita un'umidità relativa più elevata a temperature più basse, ad esempio 90% a 20°C. È necessario adottare misure speciali per la formazione di condensa occasionale causata da variazioni di temperatura.

4. Il livello di inquinamento dell'ambiente circostante è 3.

5. Il sezionatore con fusibile in linea deve essere installato in un luogo in cui non siano presenti scossoni, urti e vibrazioni significativi e non siano presenti pioggia e neve. Allo stesso tempo, nel luogo di installazione non deve essere presente alcun mezzo pericoloso per l'esplosione e nel mezzo non devono essere presenti gas o polvere che possano corrodere il metallo e distruggere l'isolamento.

Caratteristiche del prodotto

■ Prima integrazione del trasformatore di corrente e dell'interruttore con fusibile

■ Con il bordo del coltello e il dispositivo di estinzione dell'arco, è sicuro da usare

■ È possibile aggiungere la lama isolata, la serie NT/NH e il comune nucleo fuso per semiconduttore (fusione rapida).

■ È possibile aggiungere il monitor del fusibile e l'interruttore del segnale

■ Utilizzato come interruttore generale, potere di interruzione istantaneo fino a 50-100kA

■ Interruttore di isolamento con fusibile a striscia DNH5 con tecnologia di processo unica

■ Il sezionatore con fusibile in linea è bello nell'aspetto, innovativo e conciso ed è conforme allo standard IEC60947-3.GB14048.3.

Struttura e caratteristiche

L'interruttore sezionatore con fusibile in linea è costituito da una base, un piedistallo, un coperchio, una maniglia, una copertura protettiva e altri. Il fusibile della serie NT è montato sul coperchio e utilizzato come lama di contatto mobile; La maniglia ruota lungo il fulcro della base a forma di ventaglio, ed il coperchio è rotto e chiuso insieme al fusibile. C'è un'ampia distanza spaziale e un chiaro punto di rottura per soddisfare i requisiti dell'interruttore di isolamento. Il piedistallo e la base possono essere facilmente smontati, in modo che il piedistallo venga installato sulla sbarra collettrice in modo sicuro e affidabile. La base è dotata di griglia spegniarco per garantire il potere di interruzione dell'interruttore.

Principali parametri tecnici

La relazione tra l'interruttore e il fusibile

Nota: il fusibile NT3-200, 250 A non è standard, contattare la nostra azienda per ordinare o personalizzare.

Schema e dimensioni di installazione

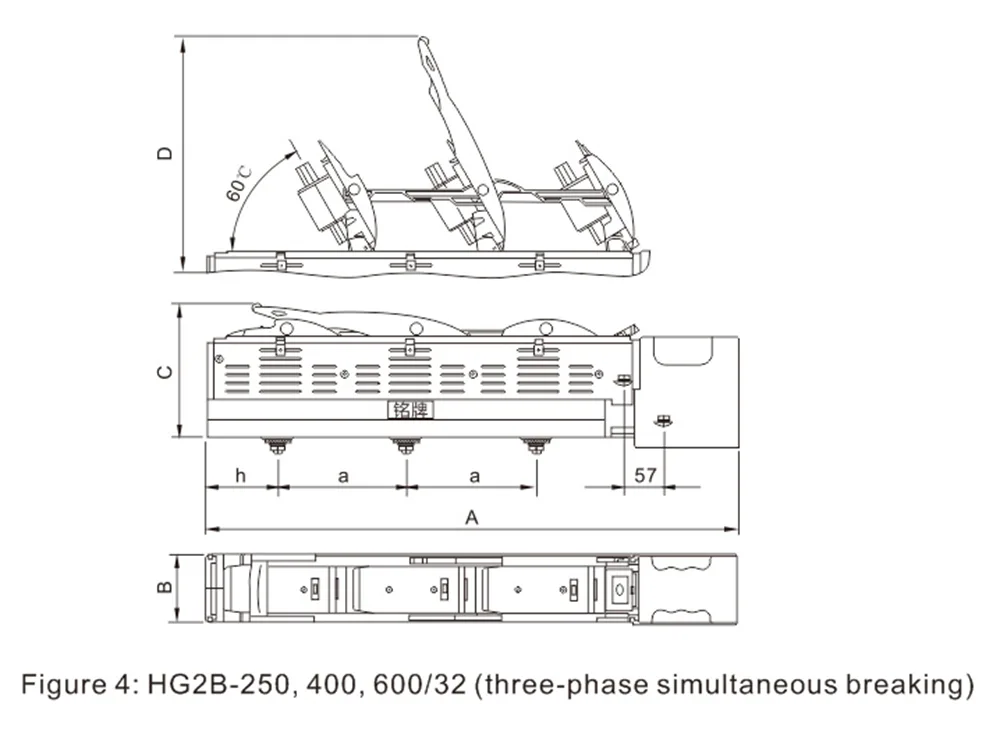

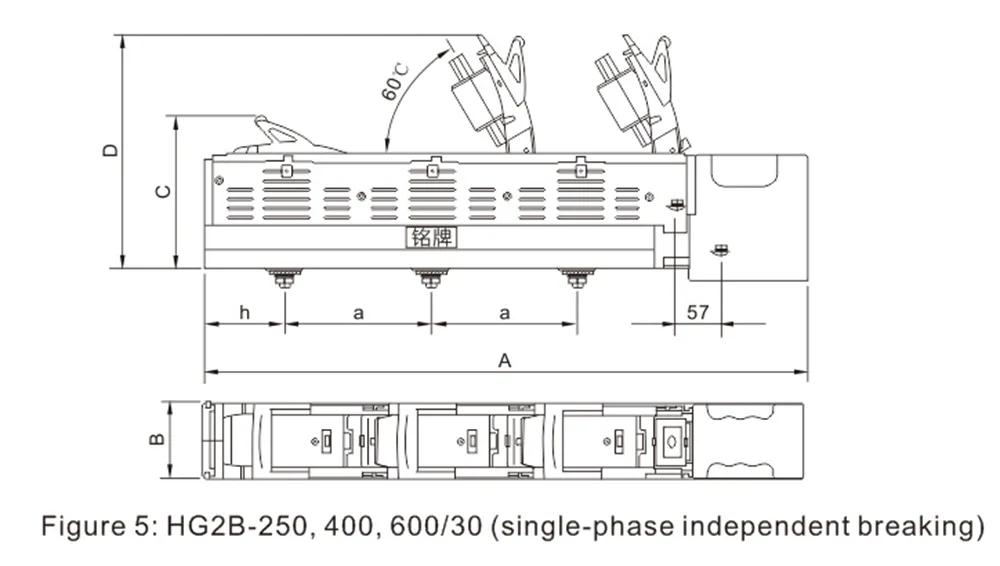

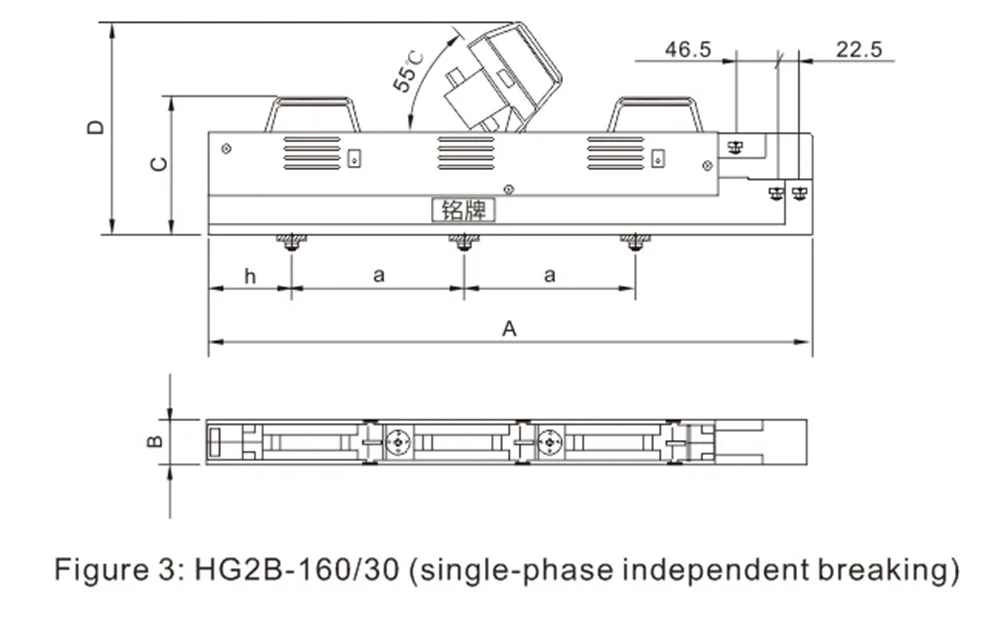

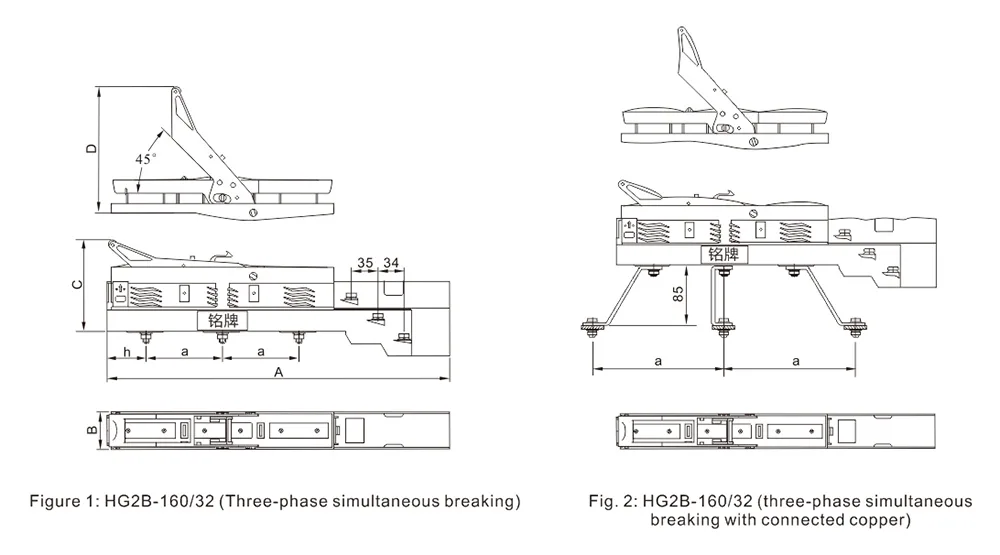

Profilo e dimensioni di installazione del sezionatore sottocarico con fusibile in linea HG2B-160~630A.
