Fusibile cilindrico e portafusibile

XUCKY (Wenzhou XUCKY Electric) offre fusibili e portafusibili di alta qualità con certificazione IEC 60269, CE, RoHS. Corpo in ceramica, prestazioni affidabili, prezzo competitivo. Ideale per distribuzione industriale, quadri di controllo, solare fotovoltaico. Esportazione in Arabia Saudita, Emirati Arabi Uniti, Egitto, Medio Oriente.

Invia richiesta

Descrizione del prodotto

Collegamento fusibile e portafusibile XUCKY | Fornitore di fusibili elettrici industriali dalla Cina

Cylindrical Fuse link & Fuse Holder

Fusibili cilindrici e portafusibili

Il fusibile e il portafusibile XUCKY sono componenti essenziali di protezione a bassa tensione progettati per impianti elettrici industriali, commerciali e residenziali. Prodotti da Wenzhou XUCKY Electric Co., Ltd., i nostri fusibili sono conformi agli standard internazionali IEC 60269, caratterizzati da elevata capacità di interruzione, prestazioni stabili e lunga durata. In qualità di fornitore professionale di fusibili dalla Cina, XUCKY fornisce soluzioni di fusibili affidabili per clienti in tutto il mondo, in particolare per il mercato del Medio Oriente, tra cui Arabia Saudita, Emirati Arabi Uniti ed Egitto.

Il portafusibile è progettato per l'installazione del fusibile e la protezione del circuito contro cortocircuito e sovraccarico. Il fusibile è una parte del portafusibile con un fusibile e viene sostituito dopo lo sgancio. Se le correnti di sovraccarico o di cortocircuito superano le soglie, il fusibile si brucia e il LED sul portafusibile si accende.

I fusibili vengono utilizzati per proteggere linee di cavi, elettrodomestici e apparecchiature industriali. Sono supportati collegamenti con cavi in rame e alluminio.

Norma: IEC60269-2,IEC 60947-3

I fusibili e il portafusibili sono progettati per proteggere le linee dei cavi da sovraccarico e cortocircuito

attuale:

elettrodomestici;

Attrezzature industriali.

Applicazione

• Pannelli di controllo e quadri di distribuzione industriali

• Sistemi di distribuzione dell'energia nelle fabbriche e negli edifici

• Sistemi solari fotovoltaici (protezione CC e CA)

• Centri controllo motori (MCC)

• HVAC ed apparecchiature elettriche

• Progetti di energia rinnovabile in Medio Oriente

• Installazioni elettriche commerciali e residenziali

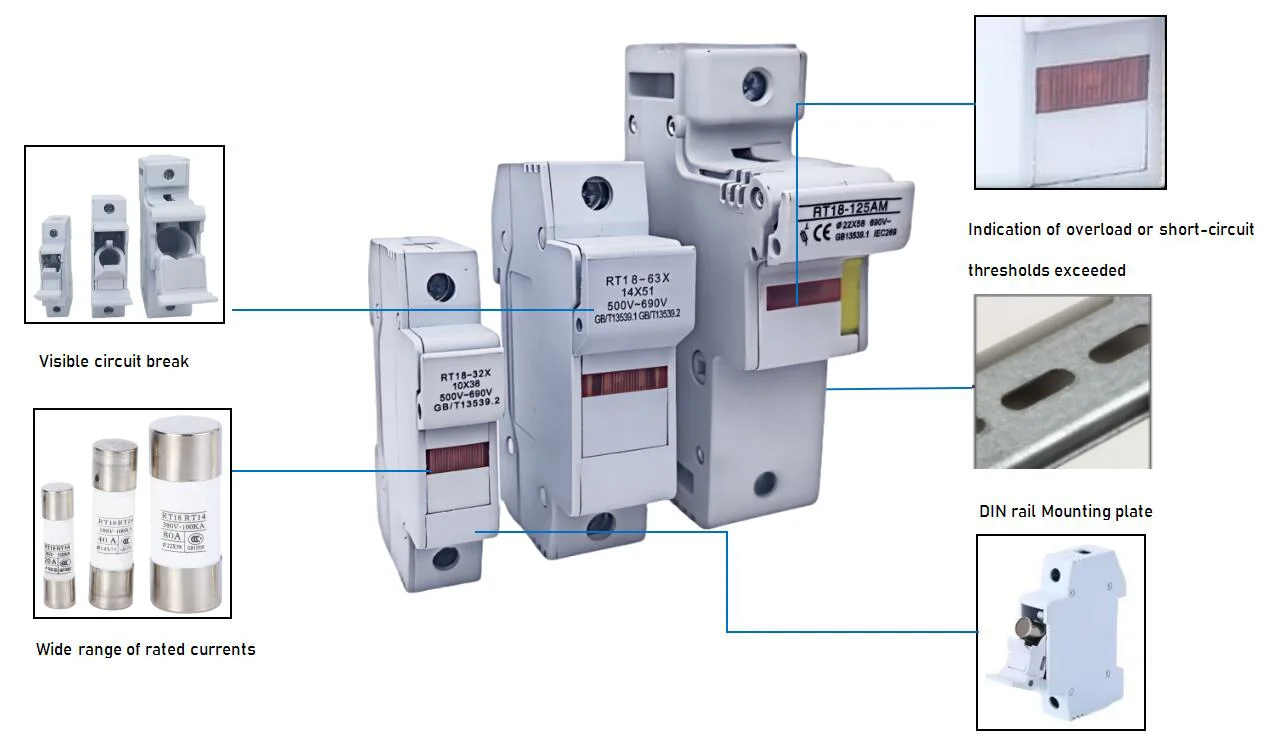

Cylindrical Fuse link & Fuse Holder

Caratteristiche e vantaggi

Protezione a gamma completa

Conforme agli standard IEC per l'accettazione globale

Costruzione cilindrica standardizzata

Prestazioni di dissipazione di bassa potenza per un aumento della temperatura inferiore

Installazione semplice

Certificato IEC 60269-1/-2, conforme CE e RoHS

Corpo in ceramica di alta qualità con eccellente isolamento e resistenza al calore

Cappucci terminali in ottone nichelato per una bassa resistenza di contatto

Elevato potere di interruzione fino a 120kA (tipo HRC)

Disponibili con caratteristiche gG (uso generale) e aM (protezione motore).

Portafusibili montabile su guida DIN con design salvadita

Indicatore di fusibile bruciato opzionale per una facile manutenzione

Ampia gamma di valori nominali: 0,5 A ~ 630 A, 500 V/690 V CA

Prezzo conveniente, direttamente dalla fabbrica XUCKY a Wenzhou, Cina

Dati tecnici

Parametri	Misurare
Portafusibili	10×38	14×51	22×58
Corrente nominale a 690 V CA In, A	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Peso, g	50	83	170
Resistenza meccanica, cicli O-C	2000	2000	1600
Grado di protezione: IEC 60529	IP20	IP20	IP20
Temperatura di esercizio, °C	da -10 a +55	da -10 a +55	da -10 a +55
Sezione dei fili collegati, mm²	Da 1 a 25	Da 1 a 25	massimo 50
Coppia di serraggio, N·m	2,5	2,5	2,5
Fusibili cilindrici
Corrente nominale In, A	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
Tipo CFL	gG	gG	gG
Peso, g	7,7	20,5	58
Potere di interruzione nominale Ics, kA	50	50	50
Grado di protezione: IEC 60529	IP20	IP20	IP20
Temperatura di esercizio, °C	da -10 a +55	da -10 a +55	da -10 a +55

Schema elettrico

Cylindrical Fuse link & Fuse Holder

Operazione

Il LED si accende quando il sezionatore scatta

Dimensioni d'ingombro e di installazione (mm)

Fusibili cilindrici

Cylindrical Fuse link & Fuse Holder

Misurare	a	b	c
10×38	38	10	10,3
14×51	51	12	14
22×58	58	16	22

Nome	Tensione nominale, V	Frequenza nominale, Hz	Corrente massima, A	Massimo. dissipazione di potenza, W
Portafusibile 10×38	500	50/60	8	3
Portafusibile 14×51	500	50/60	20	5
Portafusibili 22×58	500	50/60	40	9.5

Nome	Corrente operativa nominale In, A	Tensione nominale, V	Frequenza nominale, Hz	10×38	14×51	22×58
Fusibile cilindrico 0,5A	0.5	500	50/60	10×38-0,5	-	-
Fusibile cilindrico 1A	1	500	50/60	10×38-1	-	-
Fusibile cilindrico 2A	2	500	50/60	10×38-2	14×51-2	22×58-2
Fusibile cilindrico 4A	4	500	50/60	10×38-4	14×51-4	22×58-4
Fusibile cilindrico 6A	6	500	50/60	10×38-6	14×51-6	22×58-6
Fusibile cilindrico 8A	8	500	50/60	10×38-8	-	22×58-8
Fusibile cilindrico 10A	10	500	50/60	10×38-10	14×51-10	22×58-10
Fusibile cilindrico 16A	16	500	50/60	10×38-16	14×51-16	22×58-16
Fusibile cilindrico 20A	20	500	50/60	10×38-20	14×51-20	22×58-20
Fusibile cilindrico 25A	25	500	50/60	10×38-25	14×51-25	22×58-25
Fusibile cilindrico 32A	32	500	50/60	10×38-32	14×51-32	22×58-32
Fusibile cilindrico 40A	40	500	50/60	-	14×51-40	22×58-40
Fusibile cilindrico 50A	50	500	50/60	-	14×51-50	22×58-50
Fusibile cilindrico 63A	63	500	50/60	-	14×51-63	22×58-63
Fusibile cilindrico 80A	80	500	50/60	-	-	22×58-80
Fusibile cilindrico 100A	100	500	50/60	-	-	22×58-100
Fusibile cilindrico 125A	125	500	50/60	-	-	22×58-125

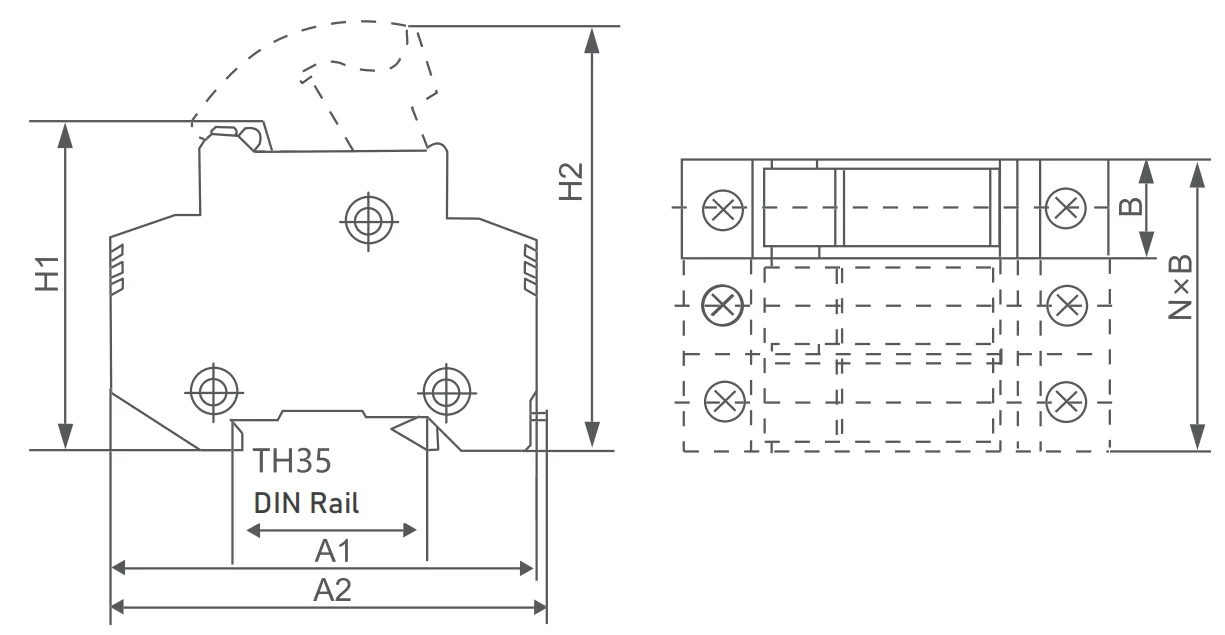

Portafusibili

Cylindrical Fuse link & Fuse Holder

Modello	Dimensione contorno (mm)
	A1	A2	B	H1	H2
RT18-32	77	78	17	61	80
RT18-63	96	97	26	67	94
RT18-125	127	129	35	76	104

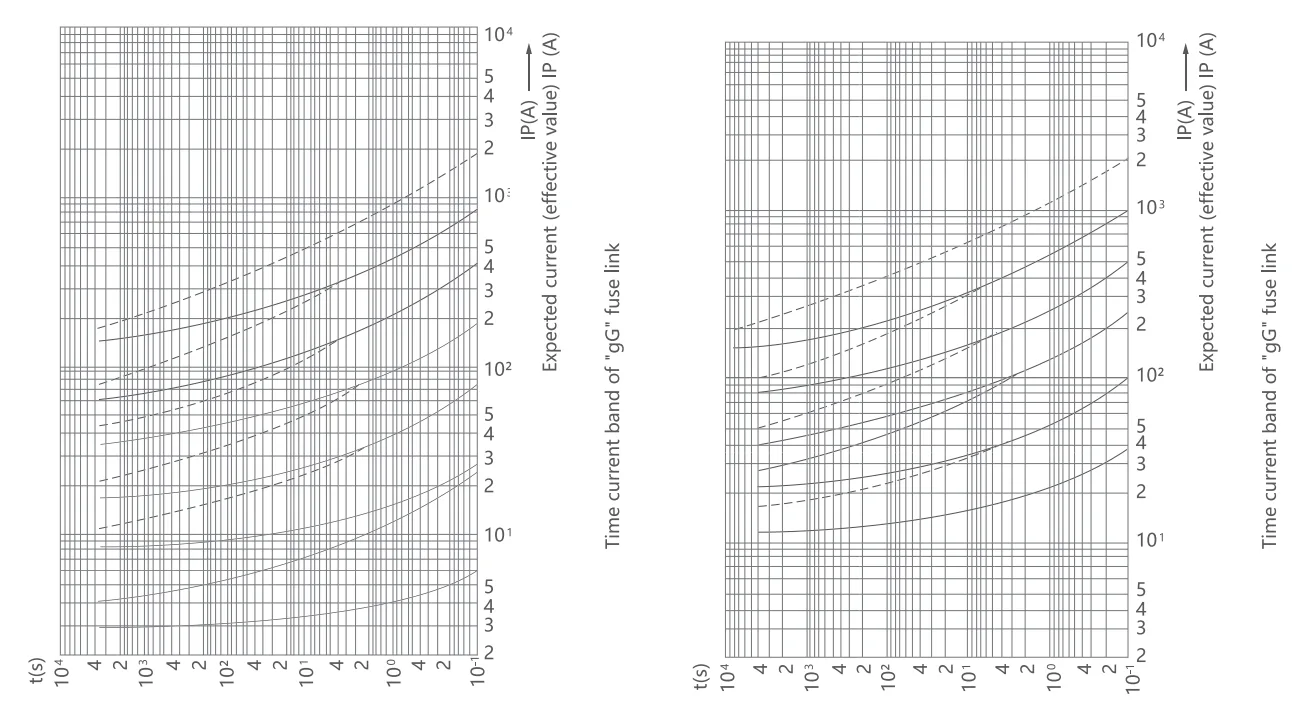

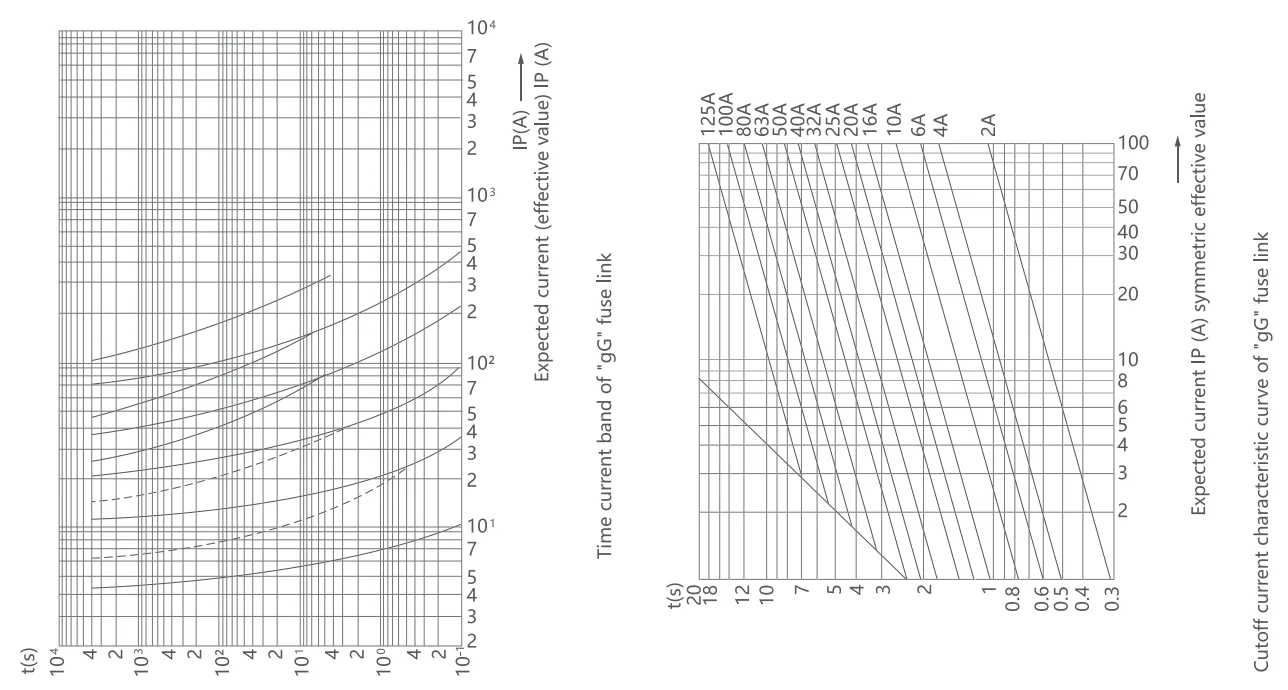

Curva caratteristica tempo corrente

Cylindrical Fuse link & Fuse Holder

Domande frequenti

Q1: Cos'è un fusibile?

R: Un fusibile è l'elemento protettivo sostituibile di un fusibile, contenente un elemento di fusione calibrato che interrompe il circuito in condizioni di sovraccarico o cortocircuito. È il “cuore” del sistema di fusibili.

Q2: Qual è la differenza tra un fusibile e un portafusibile?

R: Il fusibile è la parte fondente sostituibile; il portafusibile (base del fusibile) è la parte di montaggio fissa che sostiene il fusibile e fornisce i collegamenti elettrici. Sono necessari entrambi per un'installazione completa dei fusibili.

Q3: A quale standard sono conformi i fusibili XUCKY?

R: I nostri fusibili sono conformi agli standard internazionali IEC 60269-1 e IEC 60269-2, con certificazione CE e RoHS.

Q4: I fusibili XUCKY possono essere utilizzati in Arabia Saudita e Medio Oriente?

R: Sì. Il fusibile e il portafusibile XUCKY sono progettati per sistemi CA da 500 V/690 V, compatibili con gli standard di rete del Medio Oriente. Abbiamo una ricca esperienza di esportazione in Arabia Saudita, Emirati Arabi Uniti, Egitto e altri paesi del Golfo.

Q5: Qual è il MOQ per il fusibile XUCKY?

R: MOQ è di 100 pezzi per i tipi standard. Gli ordini personalizzati sono i benvenuti. Contattaci per il listino prezzi dettagliato.
