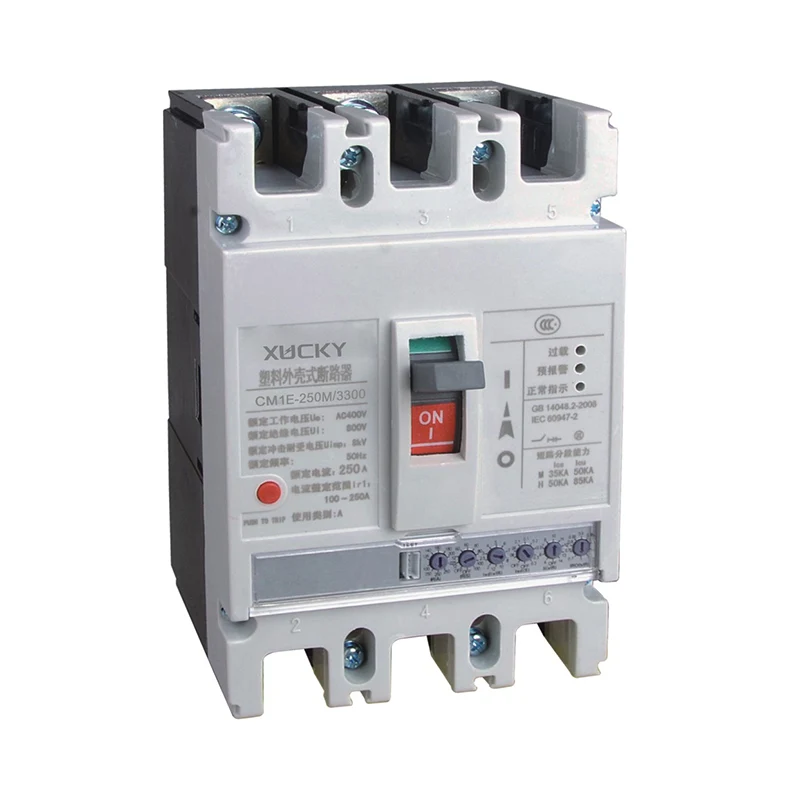

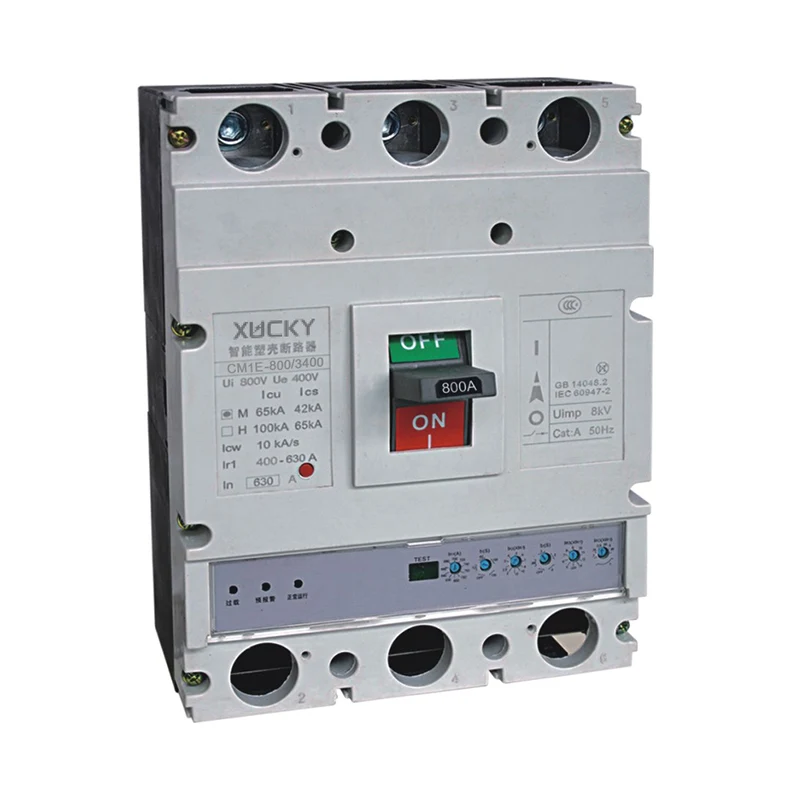

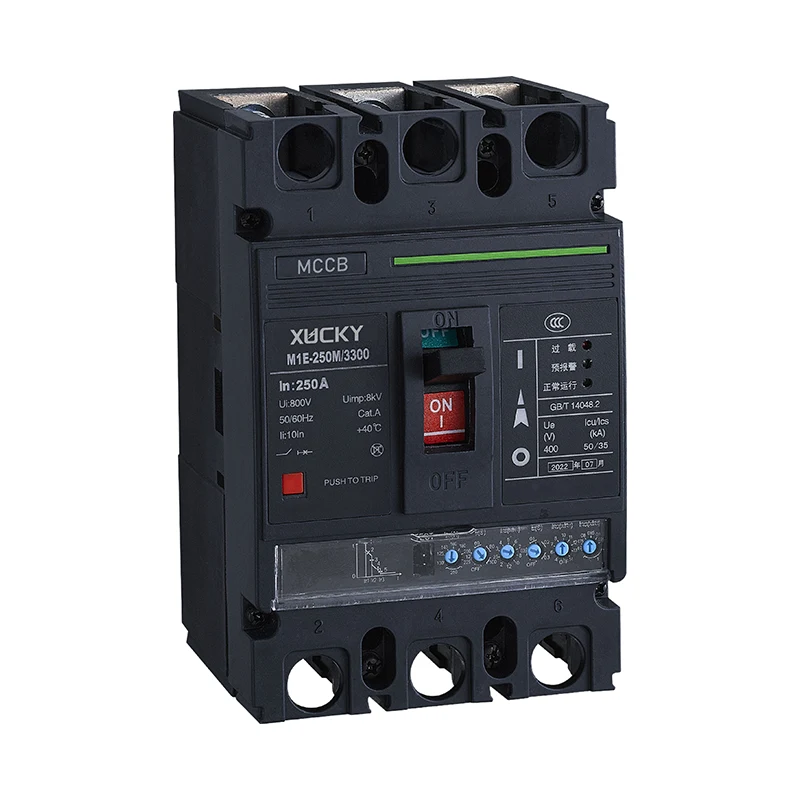

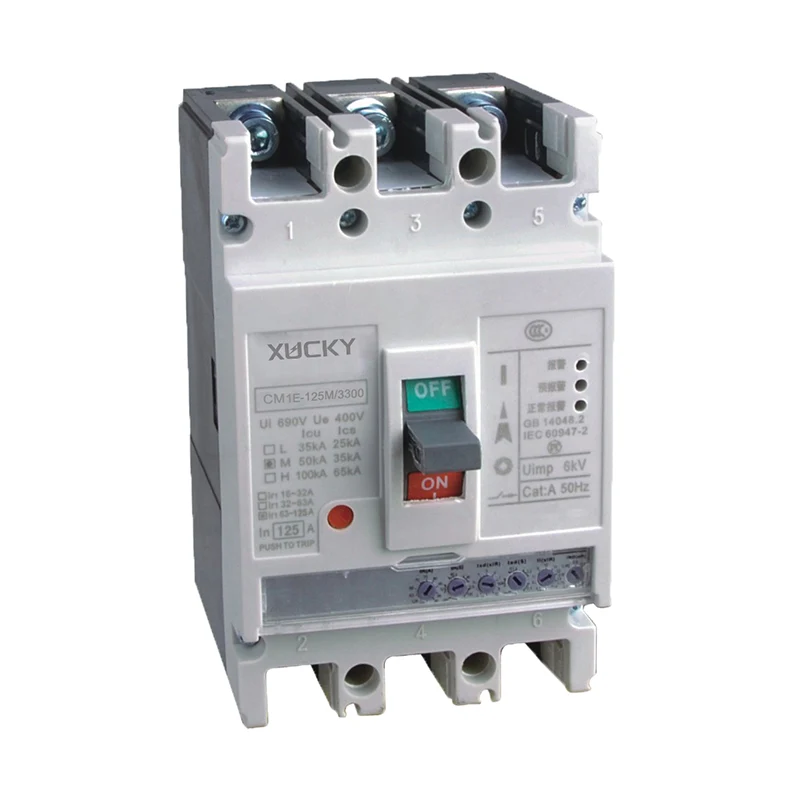

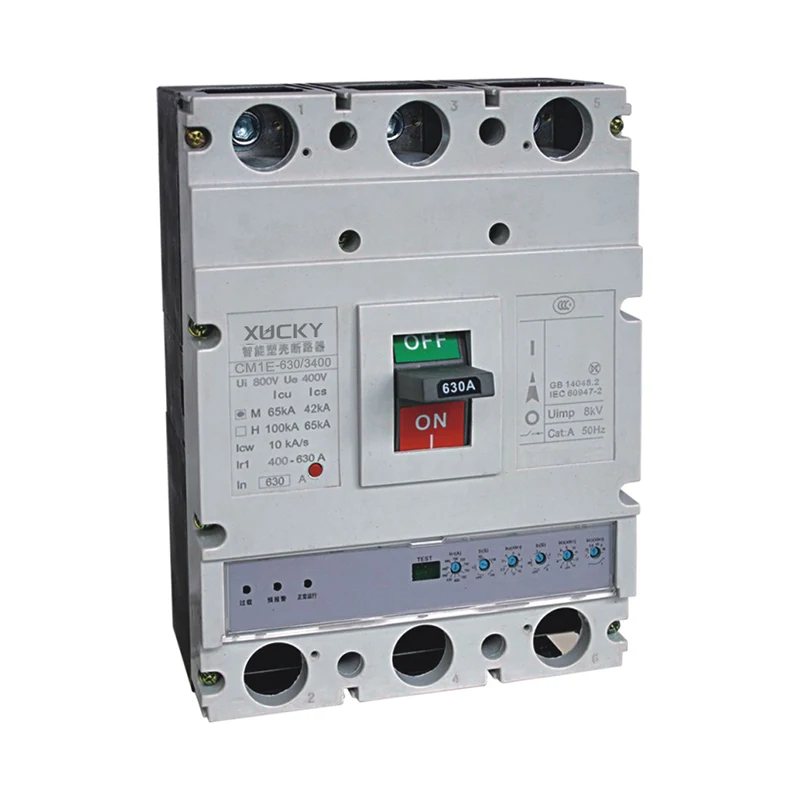

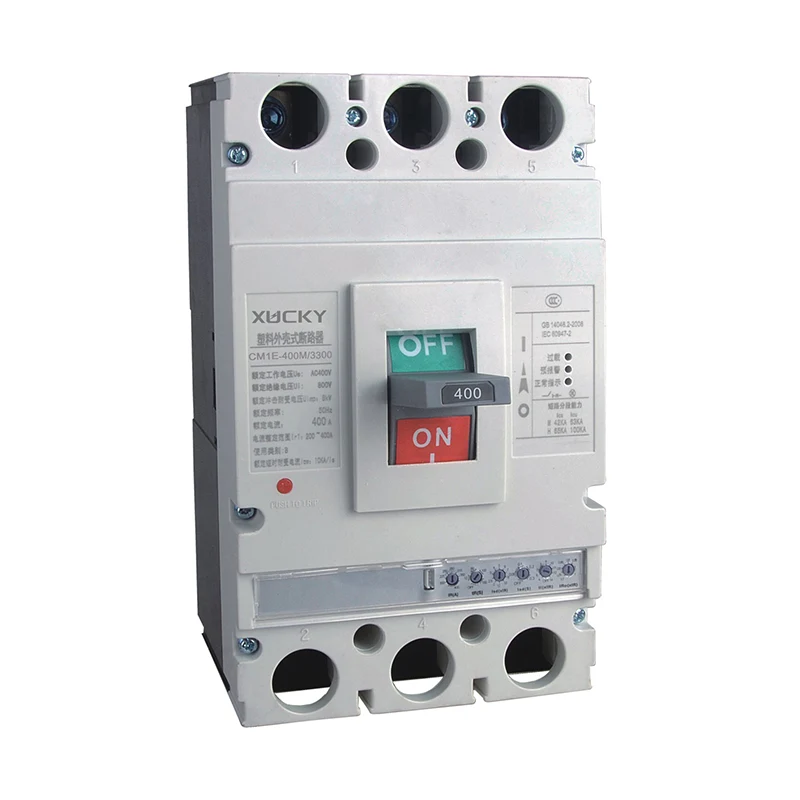

Interruttore a bassa tensione CM1E Interruttore regolabile (di seguito indicato come interruttore di circuito), l'interruttore ha dimensioni ridotte, alta capacità di rottura, arco corto, anti -vibrazione. La sua tensione di isolamento nominale è 800V, adatta alla rete di distribuzione di AC 50Hz, tensione nominale AC400V, corrente nominale fino a 1250A e inferiore, utilizzata per distribuire energia elettrica e proteggere il circuito e le apparecchiature di alimentazione da sovraccarico, corto circuito, sottovalutazione e altri guasti. Può anche essere utilizzato per la raro conversione della linea e l'avvio raro del motore. L'interruttore può essere installato verticalmente o installato orizzontalmente. L'interruttore a bassa tensione ha una funzione di isolamento.
L'interruttore della custodia elettronica regolabile CM1E ha tre funzionalità di protezione, l'interruttore con la categoria B di utilizzo collegata con altri dispositivi di protezione a circuito di cortocircuito nello stesso circuito è completamente opzionale in circostanza a corto circuito; Con cinque funzionalità di inciampo, l'utente può impostare l'apparecchiatura attraverso il rilascio di shunt in base alla corrente di carico, il rilascio di shunt elettronico è alimentato dallo stesso interruttore; Il segnale di corrente e la potenza di controllo provengono dal trasformatore del circuito circolare installato nell'interruttore; Con il rilascio di shunt per la protezione antincendio per allarmante ma non per il viaggio, quando la corrente di carico è sovraccarica, l'interruttore non si scatena e emette il contatto passivo, guidando il dispositivo di allarme corrispondente; Le dimensioni e le specifiche sono le stesse di quelle di CM1 MCCB, l'installazione può essere modificata.
Nota: nell'impostazione, l'interruttore del composizione deve essere impostato in atto!
Nota:
1. Regolare la corrente di azione di ritardo a lungo sovraccarico IR1, in base alla corrente classificata da interruttore a circuito, è possibile regolare i file 4-10;
2. Regolare il tempo di azione di ritardo lungo T1, 4 file possono essere regolati;
3. Regolare l'azione a corto circuito Currezione Azione a breve termine IR2, 9 file possono essere regolati;
4. Regolazione del tempo di azione di ritardo breve T2, 4 file possono essere regolati;
5. Regolare l'azione istantanea di corto circuito corrente IR3, 9 file possono essere regolati;
6. Regolare l'azione pre-ALM Currente IR0, 7 file possono essere regolati.
La gamma di impostazione del controller intelligente è mostrata nella tabella
|
Impostazione del progetto |
Intervallo di impostazione |
|
|
Impostazione del valore di sovraccarico di ritardo |
Valore di impostazione corrente LR1 |
(30 ~ 100) A, (100 ~ 250) A, (200 ~ 400) A, (400 ~ 630) A, (630 ~ 800) A, (800 ~ 1250) a |
|
Valore di impostazione del tempo T1 |
(12、60、80、100) s |
|
|
Impostazione del valore del corto circuito e breve ritardo |
Valore di impostazione corrente LR2 |
(2 ~ 12) in |
|
Valore di impostazione del tempo T2 |
(0,06, 0,1, 0,2, 0,3) s |
|
|
Setting value of instantaneous short circuit |
Valore di impostazione corrente LR3 |
(4 ~ 14) in |
I principali dati tecnici dell'interruttore sono mostrati nella tabella
|
Modello |
CM1E-00 |
CM1E-250 |
CM1E-400 |
CM1E-630 |
CM1E-800 |
CM1E-1250 |
||||||
|
Frame Current Inm (A) |
100 |
250 |
400 |
630 |
800 |
1250 |
||||||
|
Capacità di rottura |
L |
M |
L |
M |
L |
M |
M |
H |
M |
H |
H |
|
|
Corrente nominale in (a) |
63,80,100 |
225.250 |
300.400 |
500.630 |
700.800 |
1000.1250 |
||||||
|
Palo |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
|
|
Tensione operativa nominale UE (V) |
AC400 |
|||||||||||
|
Tensione di isolamento classificata UI (V) |
800 |
|||||||||||
|
Contestato impulso di tensione UIMP (V) |
8000 |
|||||||||||
|
Limite nominale della capacità di rottura del corto circuito (KA) |
50 |
85 |
50 |
85 |
65 |
100 |
65 |
100 |
65 |
100 |
80 |
|
|
ICS di rottura del corto circuito in esecuzione (KA) |
35 |
50 |
35 |
50 |
42 |
65 |
42 |
62 |
42 |
62 |
50 |
|
|
Restringi a breve tempo classificato ICW/0,5S (KA) |
- |
- |
5 |
8 |
10 |
15/1s |
||||||
|
Categoria di utilizzo |
A |
A |
B |
B |
B |
B |
||||||
|
Distanza flashover (mm) |
≤50 |
≤50 |
≤100 |
≤100 |
≤100 |
|
||||||
|
Prestazioni operative |
Power-on (tempi) |
1500 |
1000 |
1000 |
500 |
500 |
500 |
|||||
|
Pow-off (tempi) |
8500 |
7000 |
4000 |
3000 |
3000 |
3000 |
||||||
UN. Caratteristiche dell'unità di viaggio elettrico
Con il tempo inverso a lungo termine a lungo termine, il tempo inverso a corto circuito, il limite di tempo di ritardo corto a corto circuito, l'azione istantanea di corto circuito e altre funzionalità di protezione, le caratteristiche di protezione possono essere impostate dagli utenti.
B. Sovraccaricare il ritardo a lungo inversa protezione del tempo caratteristiche di azione nella Tabella 4.
C. Caratteristiche di azione di protezione a corto circuito a breve termine nella Tabella 5.
D. Caratteristiche di azione istantanea di protezione istantanea a corto circuito nella Tabella 6.
