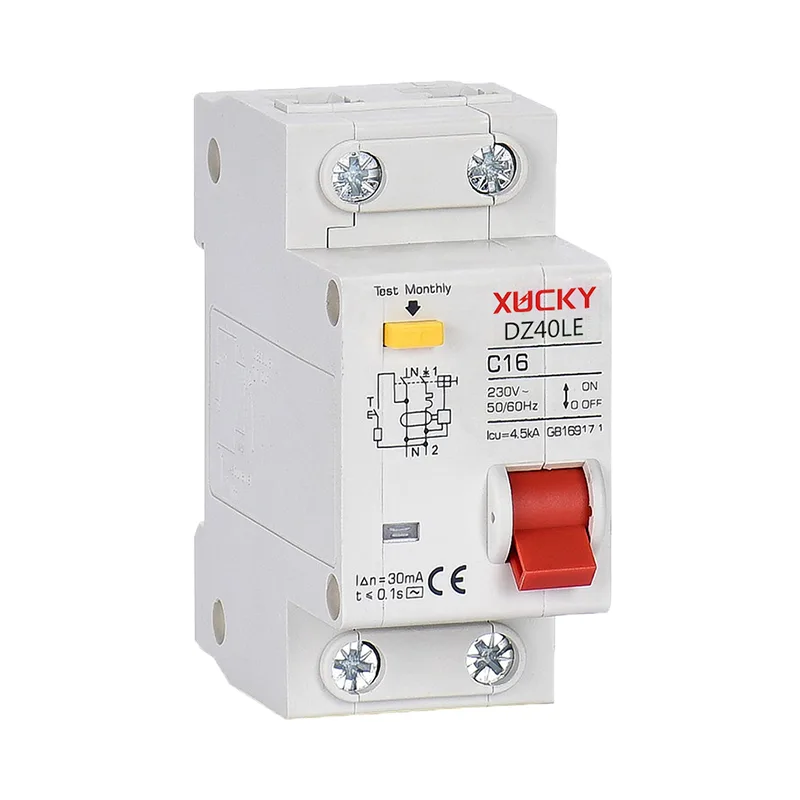

Dz40le rcbo

Ambito di applicazione

DZ40LE Interruttore di corrente residua migliorata da Xucky, il circuito interno adotta il circuito integrato, le prestazioni sono più superiori e affidabili! DZ40LE RCBO (DPN VIGI) (linea di fase + linea neutra + perdita + over tensione) è adatto per il circuito residenziale monofase di 50Hz / 60Hz, tensione nominale di 230 V, corrente valutata di 63a, per proteggere la perdita e proteggere la sovraccarico e il corto circuito del circuito elettrico civile.

Il DZ40LE RCBO può anche accendere o spegnere le linee di illuminazione elettriche e le linee di illuminazione in circostanze normali, in particolare per il sistema di distribuzione di illuminazione industriale e commerciale. L'interruttore di perdite di terra MCB ha una dimensione ridotta, un'elevata capacità di rottura; Null Line e Live Line sono tagliati contemporaneamente e, nel caso della linea live invertita, l'interruttore di perdite elettriche è ancora in grado di proteggere dalle perdite. Il filtro nella protezione elettronica di sovratensione per perdite può impedire l'interruzione di misone operativa causata dalla tensione istantanea (illuminazione, interferenza di linea di altre apparecchiature) e corrente istantanea (come linea di carico capacitiva). L'interruttore di perdita elettrica soddisfa gli standard di GB16917.1 e altri.

Condizioni operative normali e condizioni di installazione

■ Temperatura dell'aria ambiente: -5 ℃ ~ +40 ℃ e la temperatura media giornaliera non supera +35 ℃.

■ L'altitudine non supera i 2000m.

■ L'umidità relativa atmosferica a temperatura dell'aria ambiente di + 40 ℃ non è superiore al 50%, nella bassa temperatura può avere un'umidità relativa maggiore. Ad esempio, + 20 ℃ per il 90%. Consiglia le variazioni di temperatura del prodotto sulla superficie del gel e adottano misure appropriate.

■ Il livello di inquinamento è 2.

■ L'ambiente elettromagnetico è l'ambiente B.

■ Il campo magnetico esterno in prossimità del sito di installazione dell'interruttore di circuito non supera 5 volte del campo geomagnetico in nessuna direzione.

■ È installato nella scatola di distribuzione, nell'armadio di distribuzione dell'alimentazione con binario standard (Th35-7.5).

■ L'installazione è l'installazione verticale in generale, l'inclinazione del piano di installazione e del piano verticale non è superiore a ± 5 °, maneggevolezza significa accendersi.

■ Sito di installazione senza impatto e vibrazioni significative e media pericolosi (esplosivi) e invasione di pioggia e neve.

■ Categorie di installazione: ⅱ, ⅲ Livello.

Parametri tecnici

Parametri tecnici principali

Corrente operativa residua classificata: 30Ma; Corrente residua non operativa residua: 15Ma; Capacità di rendimento e rottura residue: 2000a; Tempo di azione di perdita: ≤ 0,1s; Restringere la tensione dell'impulso: UIMP = 4KV; Caratteristiche dell'azione di ritardo: (vedi la tabella)

Caratteristica dell'azione istantanea

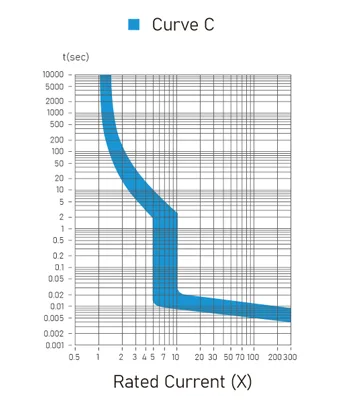

Curva caratteristica inciampante - tipo C

Struttura e principio di lavoro

L'interruttore di corrente residua DZ40LE è l'interruttore elettronico di perdita elettronica di corrente. Si tratta di un interruttore integrativo per la protezione delle perdite in miniatura progettato per un circuito monofase, ha una grande capacità e piccole dimensioni, per risparmiare risorse e spazio per l'installazione dell'utente.

L'interruttore di perdita elettrica è composto principalmente da contatto, custodia, meccanismo operativo, sistema elettromagnetico, dispositivo di inciampamento, dispositivo di estinzione ad arco, trasformatore a sequenza zero, circuito di controllo discriminante elettronico e indicazione di inciampo e altre parti. L'interruttore di perdita di terra ha funzioni di protezione di sovraccarico, cortocircuito e perdite.

Il principio di lavoro dell'interruttore di perdite di terra

Protezione da sovraccarico: quando si verifica il sovraccarico, il bimetale promuove la serratura, per fare il viaggio dell'interruttore per proteggere il circuito;

Protezione del corto circuito: quando si verifica il guasto del corto circuito, le bobine elettromagnetiche creano un forte campo magnetico, il nucleo promuove rapidamente la serratura, per fare il viaggio di interruttore (tagliare l'alimentazione entro 0,1s) e la protezione dell'azione;

Protezione di perdita: quando si verifica un guasto di dispersione nel circuito di protezione, la somma vettoriale di corrente del trasformatore di corrente di sequenza zero non è uguale a zero, l'output secondario del trasformatore genera tensione, per rendere la rottura SCR, il sistema di inciampamento elettromagnetico, per rendere il viaggio con il viaggio di interruzione del circuito di promozione a canna e il taglio dell'alimentazione di alimentazione entro 0,1, che gioca a protezione pericolosa.

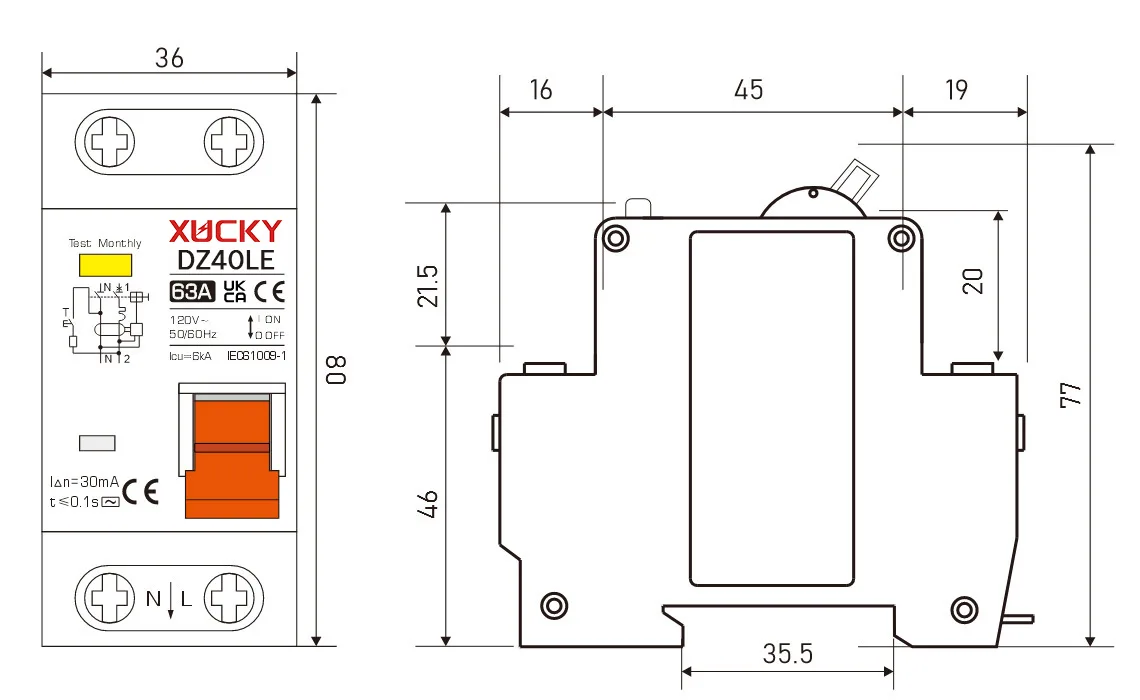

Dimensioni di schema e installazione
