GV2 Interruttore a motore MPCB

Xucky New GV2 Motor Circuit Breaker MPCB adotta una nuova generazione di piattaforme tecnologiche, applicare attrezzature automatizzate di produzione e test, soddisfare efficacemente le esigenze applicative dei clienti e ottenere un uso conveniente e i principali prodotti di qualità nel paese.

Invia richiesta

Descrizione del prodotto

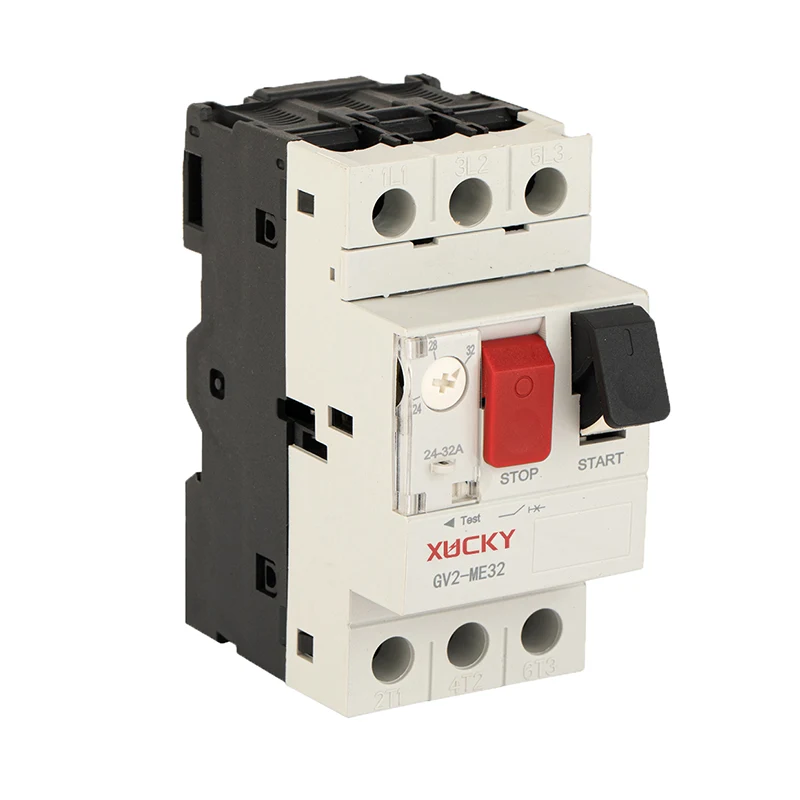

GV2 Motor Circuit Breaker MPCB

Ambito di applicazione

La tensione di isolamento nominale è 750 V, si applica per il circuito di AC 50Hz, corrente nominale di 0,1a-80a, per proteggere il sovraccarico, la fase aperta, il corto circuito e l'inizio raro del motore a induzione della gabbia scoiattolo trifase. Interruttore di motori GV2 MPCB (interruttore MPCB) può essere utilizzato per la protezione del circuito di distribuzione e la conversione rana del carico, anche per l'isolamento.

Gli interruttori di protezione del motore GV2 (interruttore MPCB) soddisfano gli standard: IEC60947.2, GB14048.2, GB14048.4.

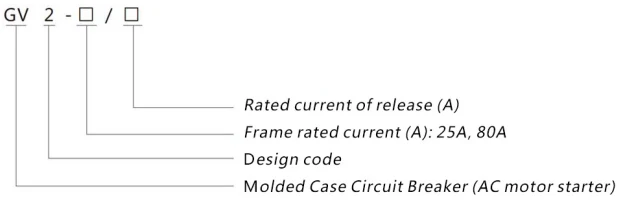

Modello e significato

GV2 Motor Circuit Breaker MPCB

Parametri tecnici principali

Operazione: tipo di pulsante

Tensione di isolamento nominale: 750V

Tensione operativa nominale: 690V

Contestazione dell'impulso valutato Tensione UIMP: 6KV

Tensione operativa nominale UE: 230 / 240V, 400 / 415V, 500V, 690V

Frequenza nominale: 50 / 60Hz

Corrente classificata del telaio: 32a

Valutazione del viaggio: 10a

Coppia di serraggio: 1.7n • m

Vita meccanica (on / off): 100000

Electrical Life AC-3 400V: 100000

Categoria di protezione da sovraccarico: sovraccarico termico, fallimento di fase

Protezione del corto circuito: sì

Funzione di isolamento: sì

Funzione di compensazione della temperatura: sì

NO.	Corrente nominale di rilascio In a		Gamma di regolazione di elemento termico Impostazione corrente A	Capacità di rottura del cortocircuito finale classificato ICU (KA)/ Operazione nominale di rottura del corto circuito ICS (KA)								Flashover distanza (mm)
				230/240 V.					400/415V	500v	690 V.	Flashover distanza (mm)
				ICU	ICS	ICU	ICS	ICU	ICS	ICU	ICS
1	Gv2-32	0.16	0,1-0,16	100	100	100	100	100	100	100	100	50
2		0.25	-0.25	100	100	100	100	100	100	100	100
3		0.4	0,25-0,4	100	100	100	100	100	100	100	100
4		0.63	0,4-0,63	100	100	100	100	100	100	100	100
5		1	0,63-1	100	100	100	100	100	100	100	100
6		1.6	1-1.6	100	100	100	100	100	100	100	100
7		2.5	1.6-2.5	100	100	100	100	100	100	3	2
8		4	2,5-4	100	100	100	100	100	100	3	2
9		6.3	4-6.3	100	100	100	100	50	50	3	2
10		10	6-10	100	100	100	100	10	10	3	2
11		14	9-14	100	100	6	2	6	2	3	2
12		18	13-18	100	100	6	2	6	2	3	2
13		23	17-23	50	50	6	2	6	2	3	2
14		25	20-25	50	50	6	2	6	2	3	2
15		32	24-32	50	50	6	2	6	2	3	2
