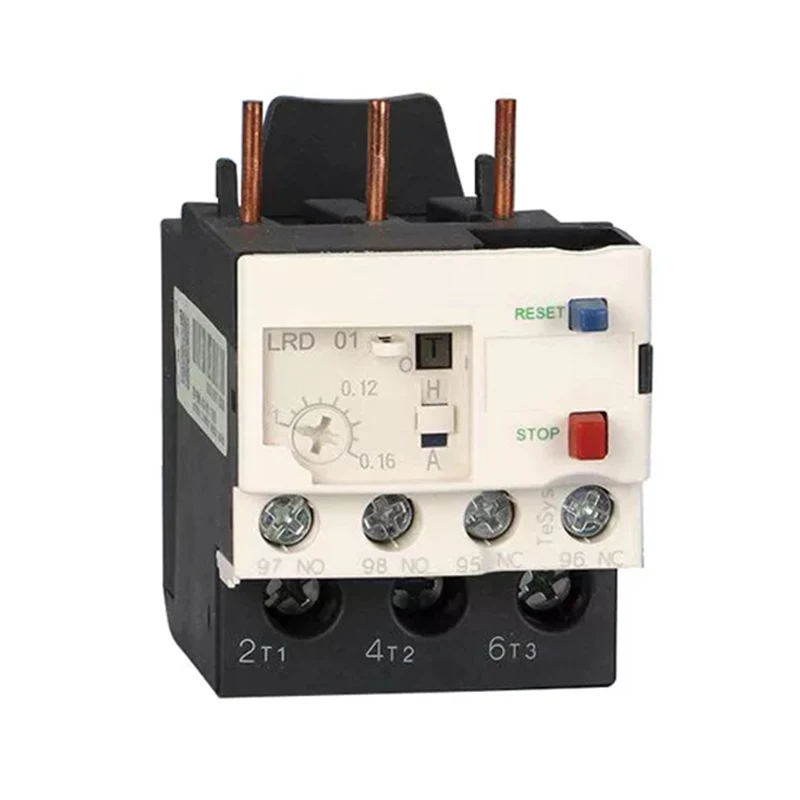

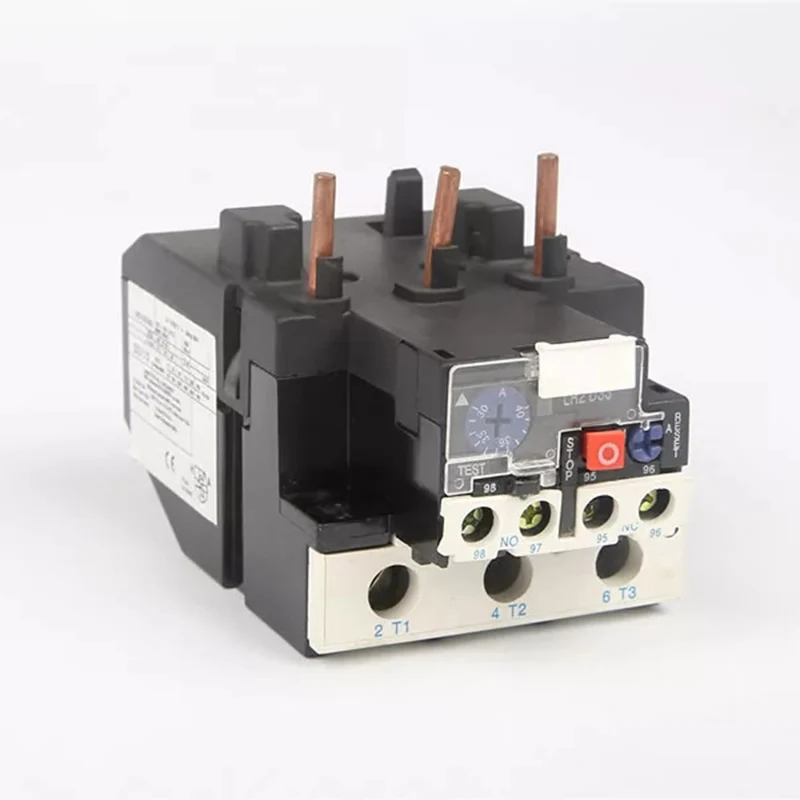

Relè di sovraccarico termico JR20

I relè di sovraccarico termico JR20 personalizzati China XUCKY Electric sono adatti per circuiti con CA 50 Hz, tensioni fino a 660 V e correnti fino a 630 A, per la protezione da sovraccarico, mancanza di fase e squilibrio trifase del motore CA.

Invia richiesta

Descrizione del prodotto

I relè di sovraccarico termico JR20 sono adatti per circuiti con CA 50 Hz, tensioni fino a 660 V e correnti fino a 630 A, per la protezione da sovraccarico, mancanza di fase e squilibrio trifase del motore CA. Con protezione da mancanza di fase, compensazione della temperatura, ripristino manuale o automatico, controllo della flessibilità di intervento, indicazione di intervento, pulsante di controllo disconnessione e altre funzioni. I prodotti soddisfano GB14048.4.

Modello e significato

Condizioni di lavoro e condizioni di installazione normali

Temperatura ambiente: Il valore medio non supera i +35°C nelle 24 ore.

Altitudine: non più di 2000 m.

Condizioni atmosferiche: l'umidità relativa non supera il 50% a +40°C e può essere consentita un'umidità relativa più elevata a temperature più basse. Ad esempio, 90% a 20°C, dovrebbero essere adottate misure speciali per la condensa occasionale dovuta alle variazioni di temperatura.

Livello di inquinamento: 3 livelli.

Categoria di installazione: Classe III.

Condizioni di installazione: L'inclinazione della superficie di installazione e della verticale non è superiore a ±5°.

Oltre alle viti di montaggio, il relè può utilizzare anche una guida standard da 35 mm.

Vibrazioni da urto: il relè deve essere installato e utilizzato in luoghi in cui non sono presenti scosse, urti e vibrazioni significative.

Trasporto e stoccaggio: il relè non deve essere soggetto a forti urti e vibrazioni durante il trasporto e non deve essere influenzato da pioggia o neve durante il trasporto e lo stoccaggio. I relè sono adatti per il trasporto e lo stoccaggio a -25°C ~ +55°C e a +70°C per brevi periodi (in 24 ore).

Caratteristica strutturale

Struttura interna: Combinazione di inserti o struttura indipendente; struttura tridimensionale, meccanismo di azione di salto della lama a molla; con struttura di mancanza di fase e compensazione della temperatura.

Operazione di installazione: con ispezione della flessibilità di intervento, indicazione di intervento e ispezione di disconnessione e altre funzioni; ripristino manuale opzionale e ripristino automatico; contatti ausiliari normalmente chiusi e normalmente aperti isolati e separati

Modello	Tensione nominale di isolamento Ui (V)	Termoelemento	Intervallo di corrente nominale (A)	Contattore CA corrispondente
JR20-10	660	1R	0,1~0,13~0,15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0,8~1~1,2
		7R	1.2~1.5~1.8
		8R	1.8~2.2~2.6
		9R	2.6~3.2~3.8
		10R	3.2~4~4.8
		11R	4~5~6
		12R	5~6~7
		13R	6~7.2~8.4
		14R	7~8.6~10
		15R	8.6~10~11.6
JR20-16		1S	3.6~4.5~5.4	CJ20-16
		2S	5.4~6.7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1T	7.8~9.7~11.6	CJ20-25
		2T	11.6~14.3~17
		3T	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1 W	33~40~47	CJ20-100 CJ20-160
		2 W	47~55~63
		3 W	63~74~84
		4 W	74~86~98
		5 W	85~100~115
		6 W	100~115~130
		7 W	115~132~150
		8 W	130~150~170
		9 W	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1 anno	200~250~300	CJ20-400
JR20-400		2 anni	267~335~400	CJ20-400
JR20-630		1Z	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Nota: la specifica 10R e inferiore in JR20-10 non include un dispositivo di protezione dalla mancanza di fase.

Parametri fondamentali del circuito ausiliario

Categoria di utilizzo	Frequenza nominale	Tensione di isolamento nominale (Ui)	Tensione operativa nominale (Ue)	Corrente operativa nominale (Ie)	Corrente termica convenzionale	Contatto ausiliario
AC-15	50Hz	380 V	127 V	2,83 A	6A	NC 95-96
			220 V	1,64A
			380 V	0,95 A
			220 V	0,82 A	6A	N. 97-98
			380 V	0,47A	6A

Caratteristiche di funzionamento

NO.	Impostazione dei multipli attuali		Tempo di azione		Condizione iniziale
Caratteristiche di funzionamento quando negativo ciascuna fase è bilanciata
1	1.05		Nessuna azione in 2 ore		Freddo
2	1.2		Azione in 2 ore		Termico (dopo il test n. 1)
3	1.5		＜2min	＜4min	Termico (dopo il test n. 1)
4	7.2		2s＜Tp≤10s	4s＜Tp≤10s	Freddo
5	1.0		Nessuna azione in 2 ore		Freddo
6	1.2		Azione in 2 ore		Termico (dopo il test n. 5)
7	1.05		Nessuna azione in 2 ore		Freddo
8	1.3		Azione in 2 ore		Termico (dopo il test n. 7)
Caratteristiche di funzionamento quando negativo ogni fase è sbilanciata
	Qualsiasi due fasi		Terza fase
1	1.10	0.9	Nessuna azione in 2 ore		Freddo
2	1.15	0	Azione in 2 ore		Termico (dopo il test n. 1)

Dimensioni di contorno e installazione

1. Profilo e dimensioni di installazione di JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z

2. Profilo e dimensioni di installazione di JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L

3. Profilo e dimensione di installazione di JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL

Relè termico		A	B	C	D	E	F	G	H	K	a	M1	M2	φ
Modello	Caratteristica	A	B	C	D	E	F	G	H	K	a	M1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
