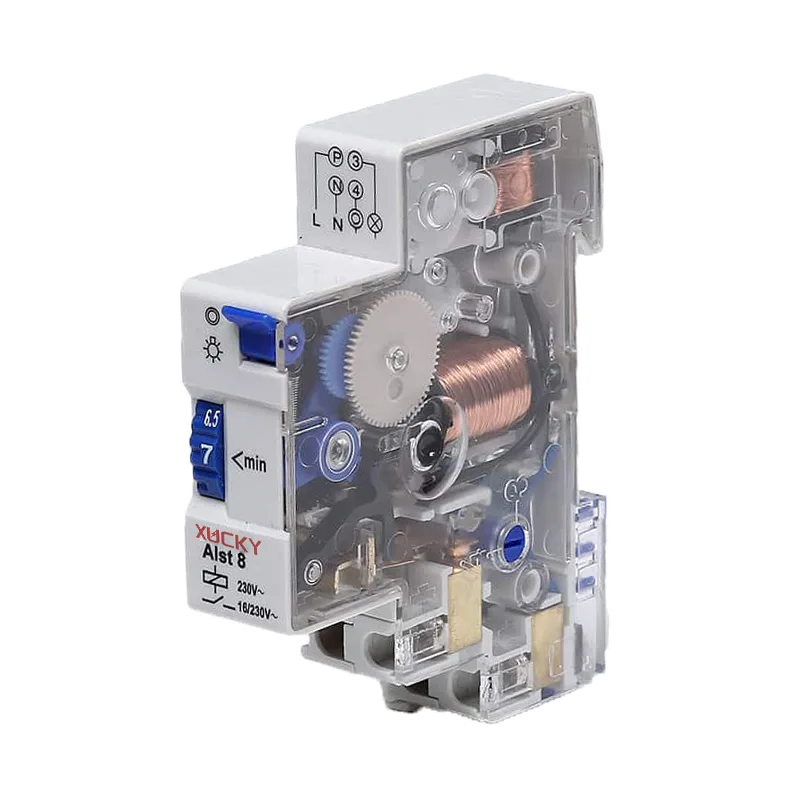

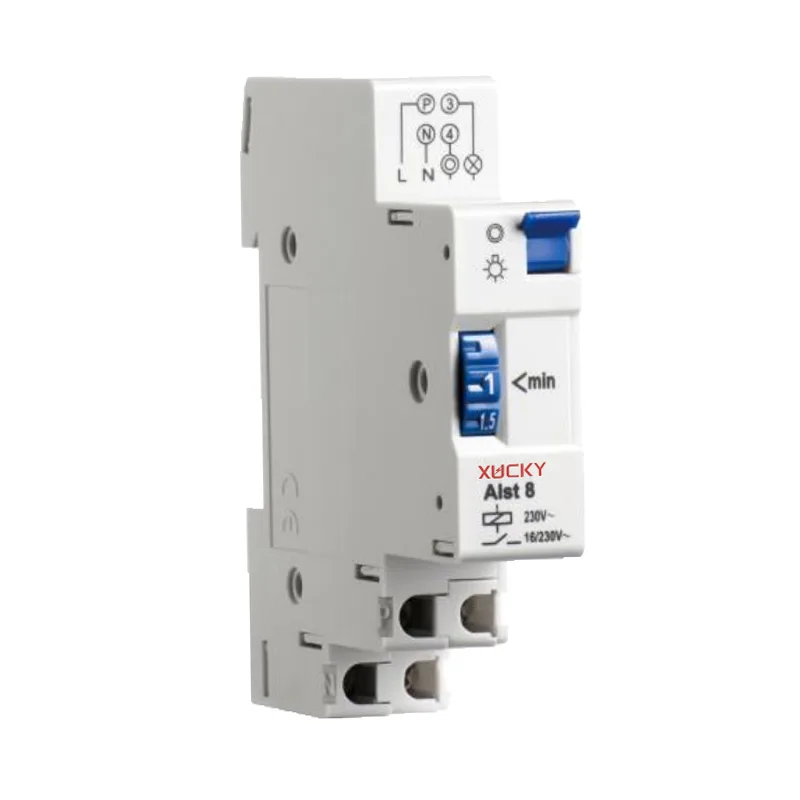

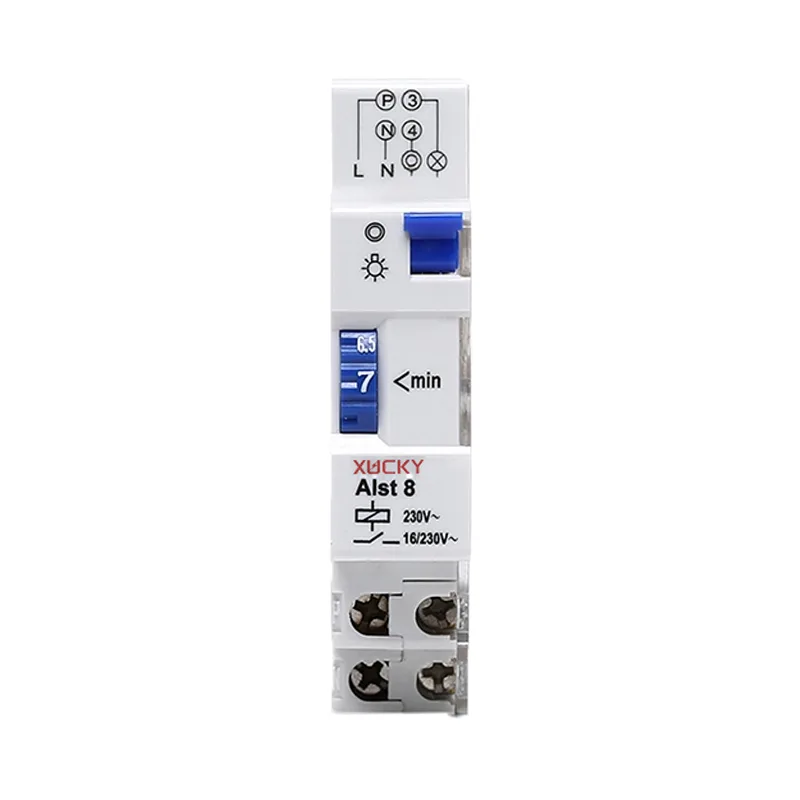

Temporizzatore automatico dell'interruttore della luce

Temporizzatore automatico della luce XUCKY di alta qualità, un interruttore orario per scale ALST8 è disponibile su guida DIN. Autonomia da 1 minuto a 7 minuti e dotato di protezione elettronica da sovraccarico.

● Interruttore a levetta per la luce permanente ON

● Nessun consumo di corrente a circuito chiuso

● Controllo tramite interruttore esterno

● Affidabile grazie all'azionamento del motore sincrono

● Bassa sensibilità alle interferenze

● Meccanica di precisione e quindi periodo di commutazione esatto

● Impostazione dell'ora più semplice possibile e lettura diretta del tempo di ritardo su scala assoluta

Descrizione

Il timer automatico della luce XUCKY di alta qualità è destinato all'applicazione in un quadro elettrico per spegnere un particolare circuito con un periodo di conto alla rovescia da 1 minuto a 7 minuti. Può funzionare anche come un normale interruttore di accensione/spegnimento. L'interruttore del tempo per il conto alla rovescia consente il collegamento con molti interruttori (sia con che senza interruttore al neon) in posizioni diverse per un controllo più comodo.

Selezione del prodotto

Carico massimo consigliato (10.000 operazioni)

Dati tecnici

Specifiche

300 W

Montaggio e collegamento

1. Progettato per una facile installazione nel quadro elettrico, è sufficiente agganciare il timer alla ringhiera e premere finché non si sente un "clic"．Per rimuoverlo, abbassare il fermo situato nella parte inferiore del timer per rilasciarlo.

2.L'interruttore orario consente il collegamento con interruttore (con o senza neon).

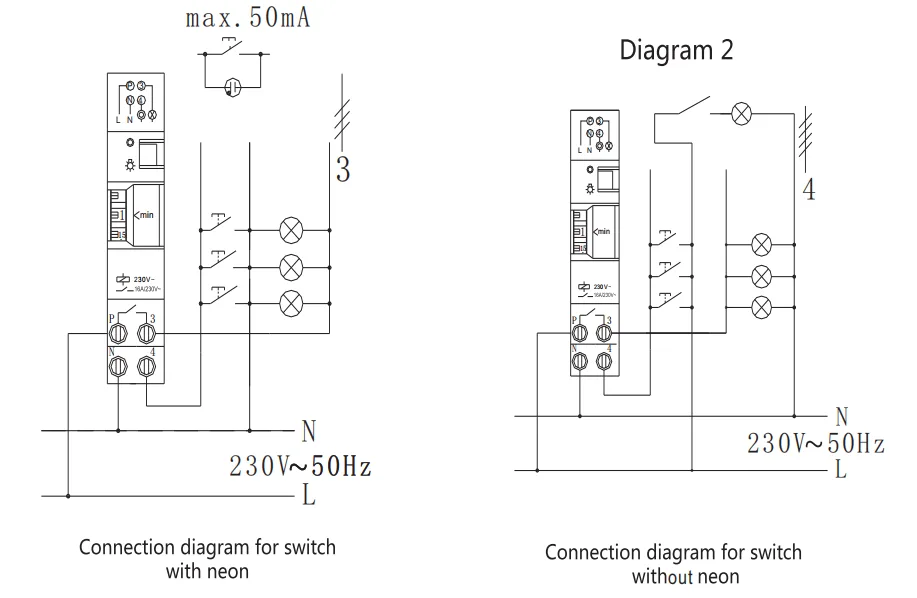

a.Collegare i cavi come indicato nello Schema 1 per interruttore con neon e nello Schema 2 per interruttore senza neon.

b.Ruotare l'interruttore in posizioni, alimentazione sempre accesa.

c.Per le funzioni di conto alla rovescia, ruotare la manopola del tempo sul periodo di conto alla rovescia desiderato (da 1 minuto a 7 minuti).

d.Poi, posizionare l'interruttore sulle posizioni, l'alimentazione si spegne. L'interruttore orario è in modalità standby per la funzione di conto alla rovescia.

e.Premere l'interruttore al neon per attivare la funzione di conto alla rovescia, l'alimentazione si accende. Si spegnerà automaticamente in base all'ora preimpostata.

F. La corrente totale per il neon non deve superare i 50 mA. Se un neon trasporta una corrente di 1 mA, non è necessario collegare più di 50 interruttori al neon all'interruttore del conto alla rovescia.

g.Per gli interruttori senza neon, è possibile collegarne quanti necessari in posizioni diverse per controlli facili.

3.Quando il timer è in modalità conto alla rovescia, non ci sarà alcuna interfaccia tramite:

Premendo l'interruttore collegato (sia con che senza interruttore neon). Ruotando la manopola del tempo su diversi periodi di conto alla rovescia.
