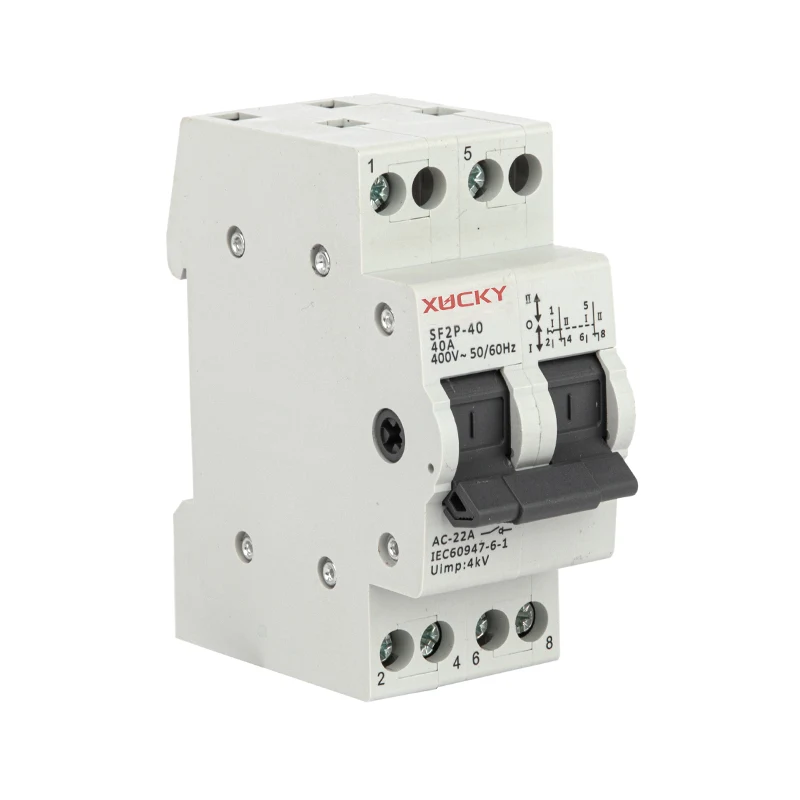

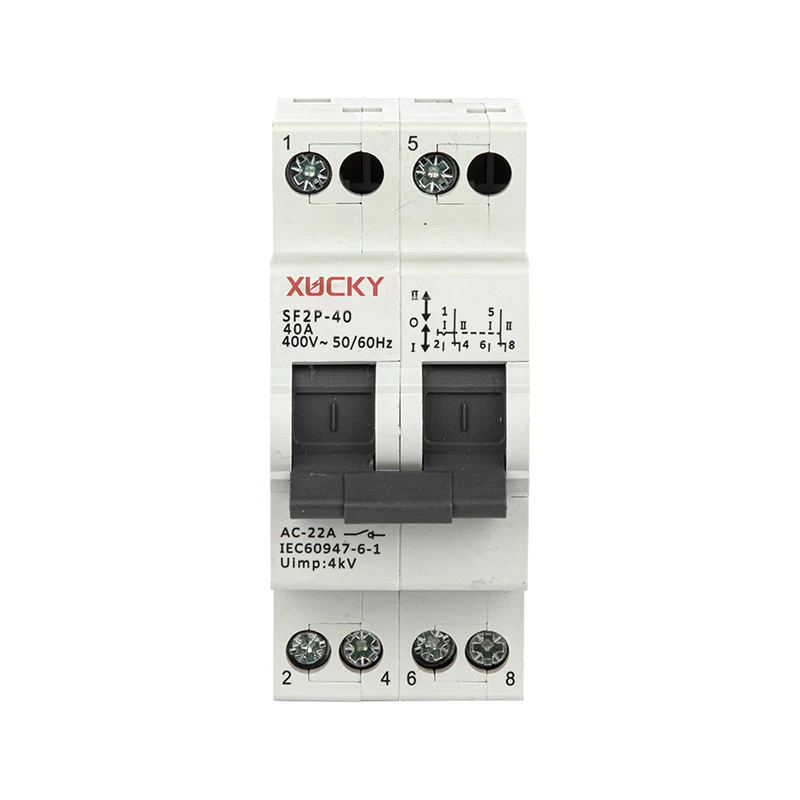

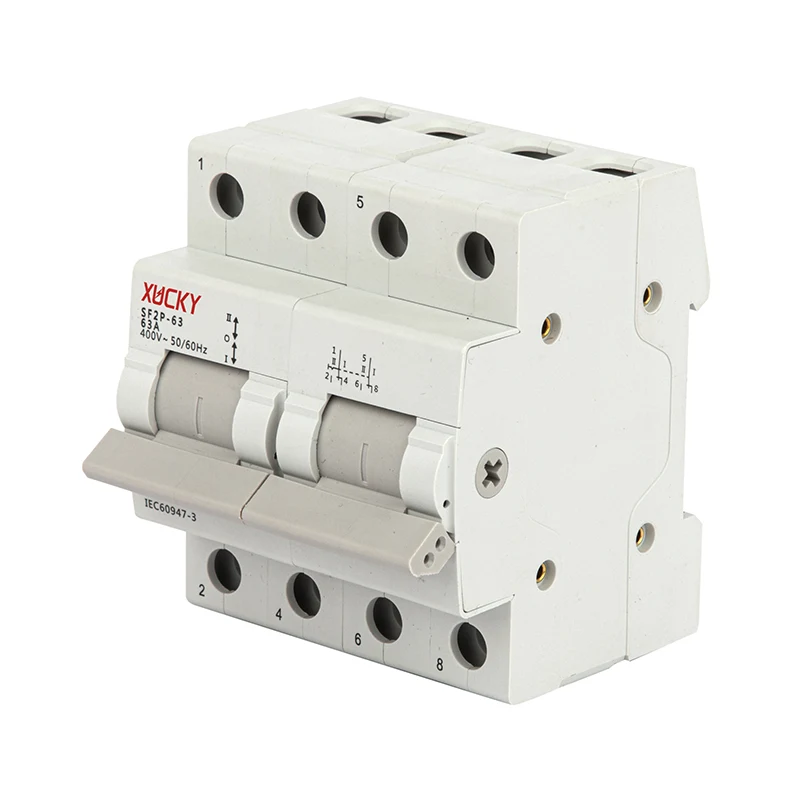

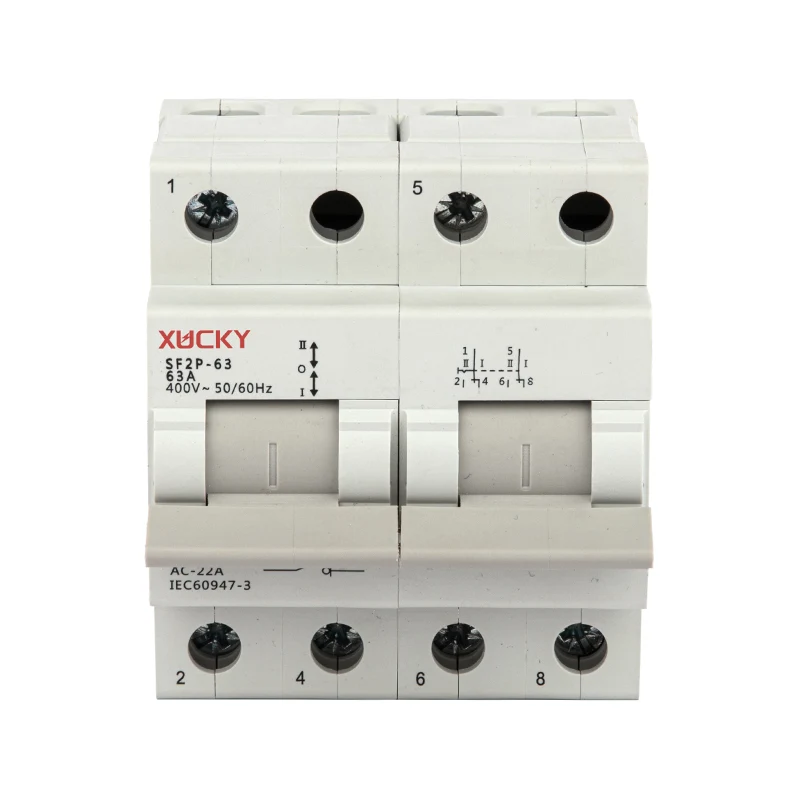

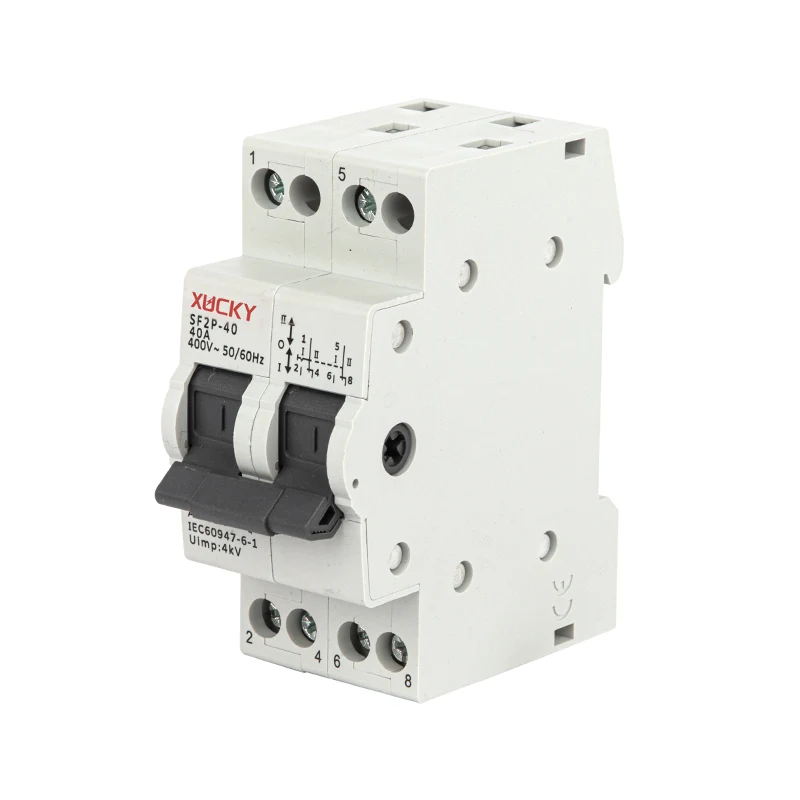

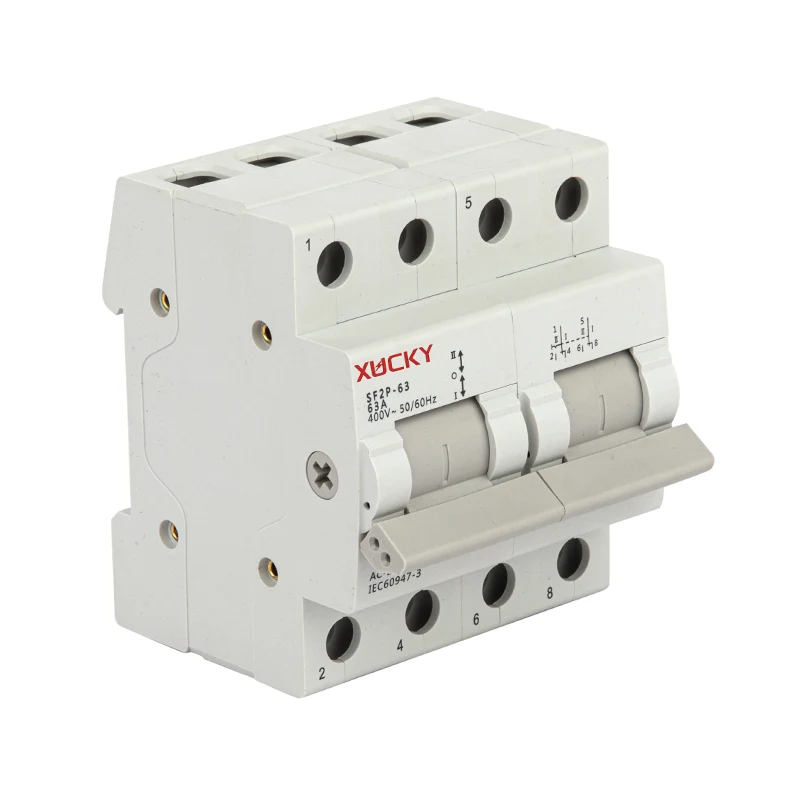

Interruttore di commutazione

I. Gamma applicabile

Il micro commutatore per installazione su guida DIN serie SF è un tipo di apparecchio di commutazione applicabile al circuito ibrido di resistenza e impedenza con CA 50 Hz o 60 Hz, tensione nominale inferiore a 230-400 V e corrente nominale 16 A-125 A, consentendo 2 fonti di alimentazione o conversione del carico, realizzando le funzioni di conversione del circuito e disconnessione dell'interruttore. Può essere utilizzato per la commutazione dell'alimentazione di apparecchiature elettriche, la commutazione del funzionamento positivo e inverso del motore, la misurazione della tensione del circuito di ritorno e il cambiamento di fase della corrente, ecc. Il prodotto è conforme agli standard IEC60947-3 e EN60947-3

II. Caratteristiche del prodotto

Il micro commutatore per installazione su guida DIN realizza la commutazione delle posizioni O, l e Il direttamente con la maniglia manuale. La fessura di rotazione della maniglia interna e la posizione di scorrimento del mandrino sono tutte rivestite con lubrificante di alta qualità per ridurre l'usura meccanica. Il contatto dinamico e statico adotta il metodo di contatto ragionevole con buona conduttività e stabilità. La struttura di installazione della guida modulare e standard è particolarmente adatta per il circuito di abbinamento degli apparecchi di combinazione di terminali.

Specifiche e caratteristiche

■ Indicatore ON e OFF

■ Conforme alla norma IEC60947-3

■ La posizione della maniglia ON/OFF corrisponde allo stato dei contatti

■ Installazione e rimozione rapide

III.Parametri tecnici

IV. Dimensioni complessive e di installazione

V. Istruzioni di installazione e uso e note di attenzione

■ Il micro commutatore per installazione su guida DIN deve essere installato verticalmente, con il terminale superiore collegato alla fonte di alimentazione e il contatto dinamico diseccitato quando disconnesso in modo da garantire la sicurezza umana durante il funzionamento manuale.

■ Normalmente, il micro commutatore per installazione su guida DIN non deve essere azionato con carico durante l'accensione e lo spegnimento.

■ L'estremità superiore è per la linea in entrata e l'estremità inferiore per la linea in uscita (terminale di carico), la connessione inversa non è consentita. Se è necessario interrompere l'alimentazione delle posizioni I e II, quando la maniglia viene portata in posizione O, le posizioni I e II sono tutte spente. Se si vuole attivare la posizione II spingere la maniglia verso l'alto, poi si collega il contatto della posizione II e si stacca quello della posizione I; se si vuole attivare la posizione I tirare la maniglia verso il basso, allora il contatto della posizione I viene inserito, mentre quello della posizione II viene staccato.

■ Il cambio a 3 posizioni del prodotto è realizzato attraverso l'azionamento di parti meccaniche che fanno affidamento sulla compressione e rilascio della molla principale. La maniglia necessita di un'elevata forza operativa e mostra una grande forza di inerzia (prodotto 63A-125A), solitamente è difficile realizzare una commutazione accurata con una sola mano e un funzionamento improprio causerà una commutazione anomala del circuito. Durante l'uso, si consiglia di azionare il prodotto 63A-125A con entrambe le mani o con gli accessori forniti dalla fabbrica (la maniglia operativa estesa).

■ Il micro commutatore per installazione su guida DIN non deve essere applicato con sovracorrente durante la connessione e la disconnessione (uso in sovraccarico), né essere acceso e spento con la normale corrente di lavoro. Non spingere o tirare mai l'interruttore con forza eccessiva per evitare incidenti o ridurre la durata.

■ Se si inseriscono contemporaneamente più commutatori nella scatola di distribuzione chiusa, è possibile che si accumuli calore nella scatola, di conseguenza la temperatura aumenterà e l'interruttore diventerà estremamente caldo. Dopo un lungo periodo di utilizzo, le parti isolanti dei prodotti verranno danneggiate e la durata del prodotto sarà ridotta. Quando la temperatura supera i + 40°C, il prodotto deve essere declassato. Se il fattore di declassamento è 0,8. quindi la corrente massima di lavoro sarà la corrente nominale moltiplicata per il fattore 08 (ad esempio: la corrente massima di lavoro 125Ax 0,8= 100A).

■ Il micro commutatore per installazione su guida DIN non dispone di camera di estinzione dell'arco. Non è consentito utilizzarlo per interrompere la corrente di guasto. Se necessario, il cliente può selezionare la combinazione corretta di fusibili per rendere disponibile un carico elevato e una capacità di interruzione in cortocircuito (la capacità di interruzione del calcestruzzo viene decisa dalla capacità di interruzione del fusibile selezionato). L'area della sezione del cavo di collegamento da modificare l'interruttore deve corrispondere alla corrente nominale in modo da garantire il normale utilizzo del prodotto. La coppia del filo prodotto: 1,2 N. mat 16-40A.

■ Durante l'uso, i terminali di collegamento dell'interruttore e dei cavi devono essere controllati se sono ben fissati con le viti. Se i terminali cambiano colore,
