Scatola di distribuzione serie BE

La scatola di distribuzione serie BE personalizzata China XUCKY Electric è classificata in tre tipi a seconda del materiale di base e di copertura per soddisfare le diverse esigenze del mercato. La progettazione tiene pienamente conto delle esigenze dell'installatore e migliora notevolmente la praticità, la flessibilità e la sicurezza del prodotto. Con funzioni complete, aspetto semplice e forma innovativa, può essere ampiamente utilizzato in grattacieli, case, stazioni, porti, aeroporti, ospedali, teatri, grandi aree commerciali, imprese industriali e minerarie e altri luoghi.

Invia richiesta

Descrizione del prodotto

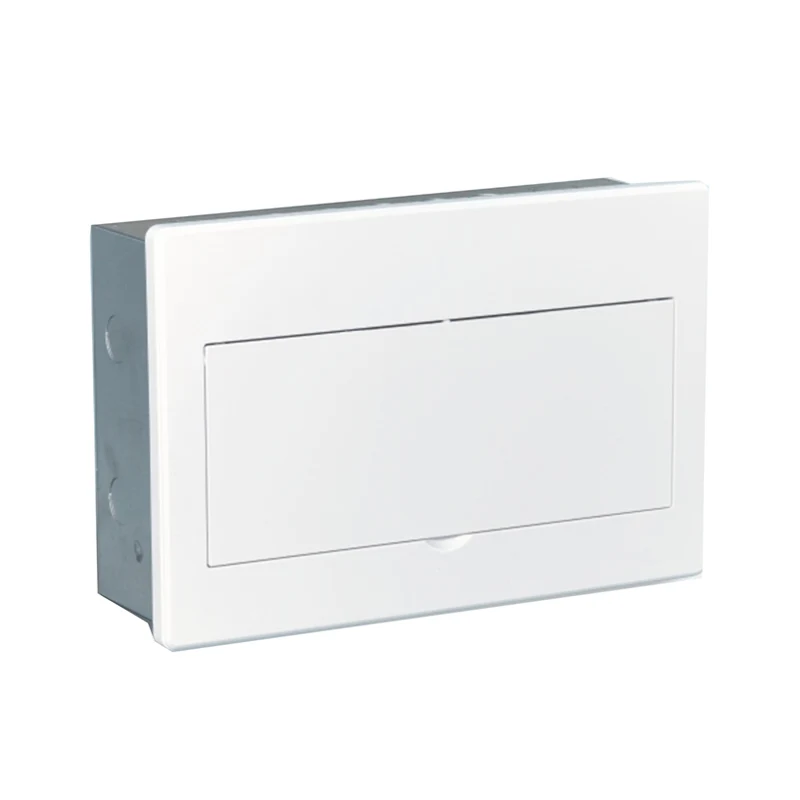

La copertura è a doppia curvatura e progettata con un aspetto rugiadoso, semplice ed elegante.

Specifiche tecniche della scatola di distribuzione serie BE

Serie di prodotti: scatola di distribuzione per montaggio ad incasso/scatola di distribuzione per montaggio su superficie

Modi: 4 vie, 7 vie, 10 vie, 12 vie, 14 vie, 16 vie, 18 vie, 20 vie, 24 vie (montaggio incorporato), 28 vie, 40 vie

Prodotti:

1.montaggio incorporato

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2.montaggio superficiale

BEP-M 104, BEP-M 107, BEP-M 110, BEP-M 112, BEP-M 114, BEP-M116, BEP-M 118, BEP-M 120, BEP-M 228, BEP-M 240

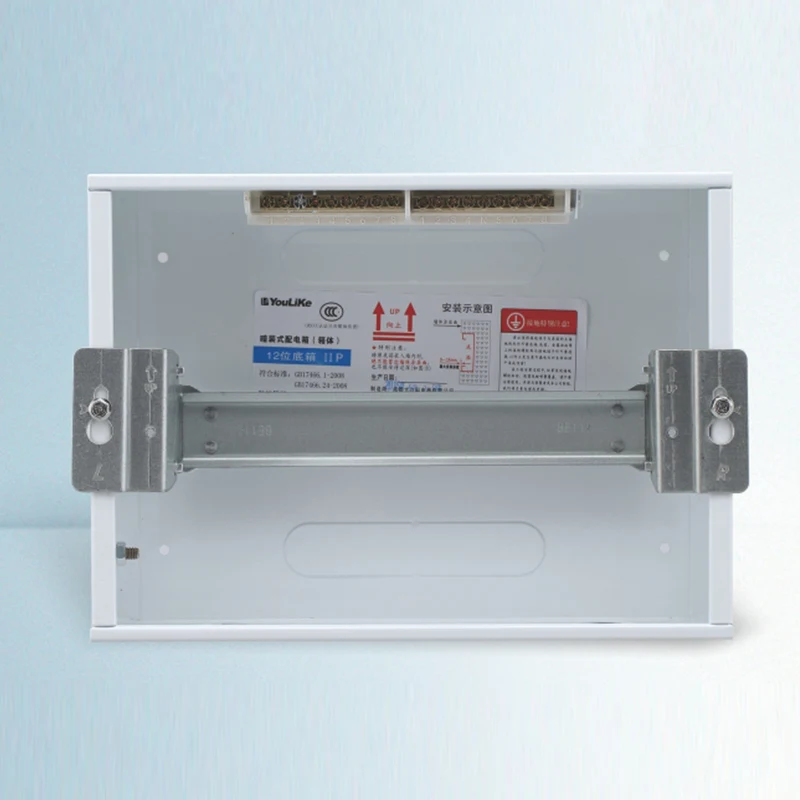

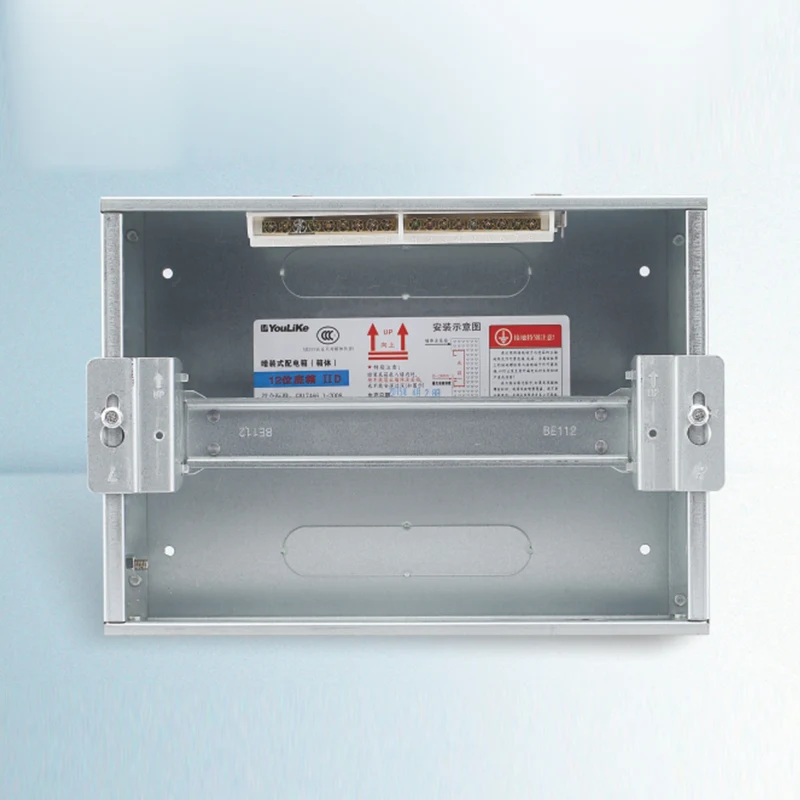

Materiale base della scatola: lamiera laminata a freddo di alta qualità, verniciata a polvere elettrostatica

dimensione della scatola da incasso a fila singola (larghezza*altezza): (4 vie) 143x75 mm, (7 一 20 vie) 192x75 mm, (24 vie) 230x90 mm

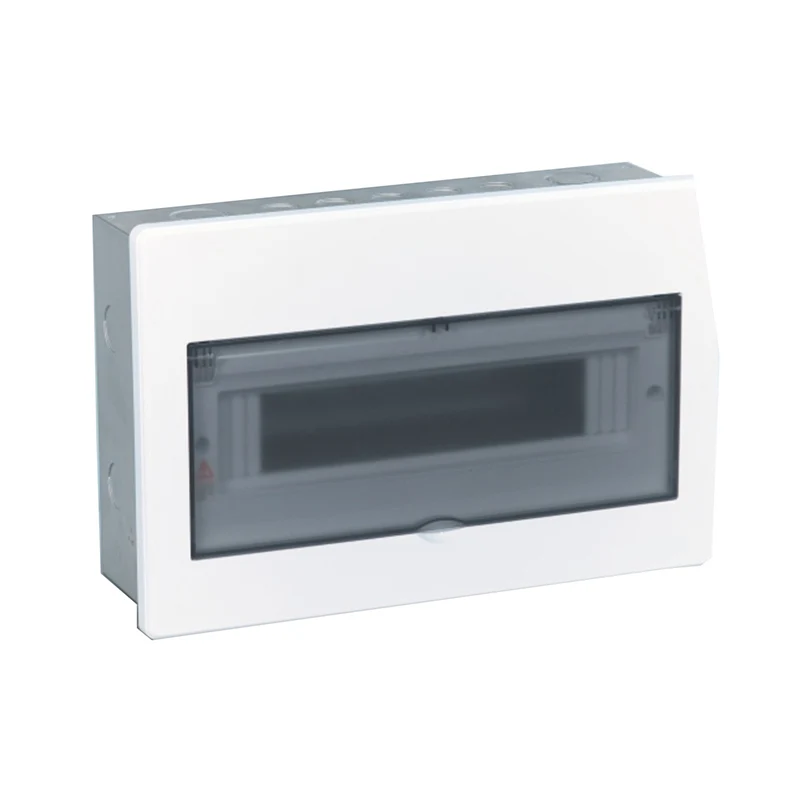

Materiale di copertura: ABS di alta qualità per base di copertura e porta mobile bianca, PC di alta qualità per porta mobile trasparente,

Installazione del coperchio: fissato con vite

Installazione della scatola: 1. montaggio ad incasso; 2. Montaggio su superficie

Dimensione della via: 18 mm (larghezza standard)

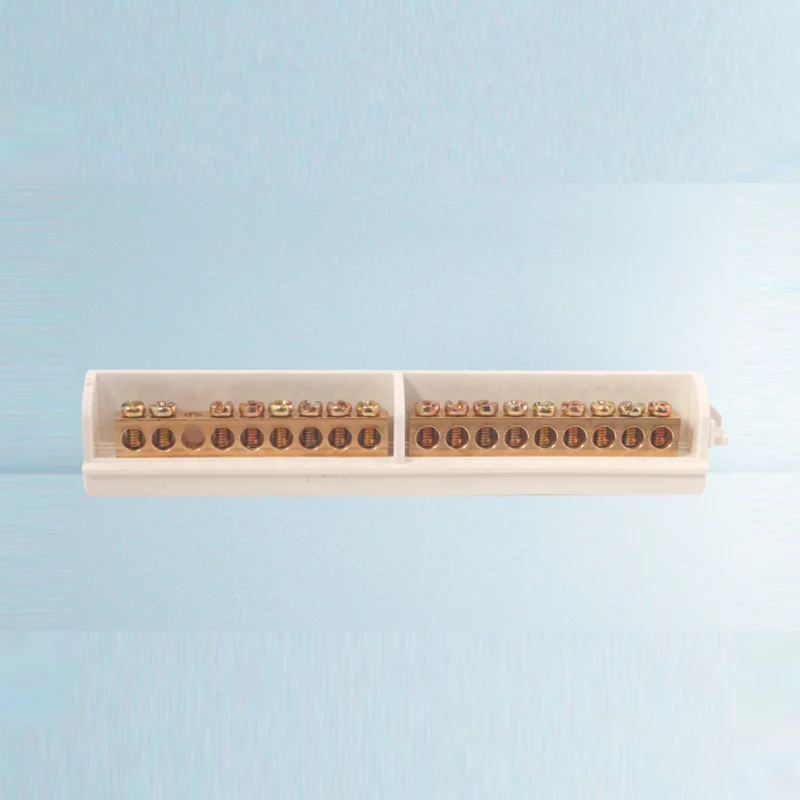

Dimensioni della sezione trasversale del terminale: ①4~20 vie 6 x 10 mm; ②24~40 vie 6,4 x 12 mm

Tensione nominale (V): ~AC400V(±20%) 50~60HZ

Corrente nominale/Max. Ingresso corrente: ①55 A (4~20 vie) 6 x 10 mm; ②63A (24~40 vie) 6,4 x 12 mm

Norma del prodotto: GB17466.1-2008, GB17466.24-2008

Protezione ingresso: IP40

Informazioni sull'imballaggio della scatola di distribuzione serie BE

Specifiche e descrizione		Foto	Cartone LLA（cm)	(PZ/CTN)
Scatola di distribuzione
BE-M104	Montaggio su superficie		505×190×360	10
BE-M107			520×245×465	10
BE-M110			520×300×465	10
BE-M112			520×335×465	10
BE-M114			520×235×375	5
BE-M116			520×235×415	5
BE-M118			520×235×450	5
BE-M120			520×235×485	5
BE-M228			445×165×410	1
BE-M240			445×165×520	1
BEP(2013)-A 104	Montaggio incorporato		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP(2013)-A 116			520235415	5
BEP(2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A240			485165520	1

Serie BE


Copertina	Base della scatola

La base della scatola per montaggio superficiale è realizzata in lamiera laminata a freddo di alta qualità, spessore 1,0 mm per una fila e 1,2 mm per due file. La base della scatola di montaggio incorporata è realizzata in lamiera laminata a freddo di alta qualità, 0,8 mm per una fila e 1,0 mm per due file. La superficie della piastra è verniciata a polvere elettrostatica e la tolleranza è pienamente conforme ai requisiti di tolleranza PT.A in GB/t 708-2006.
